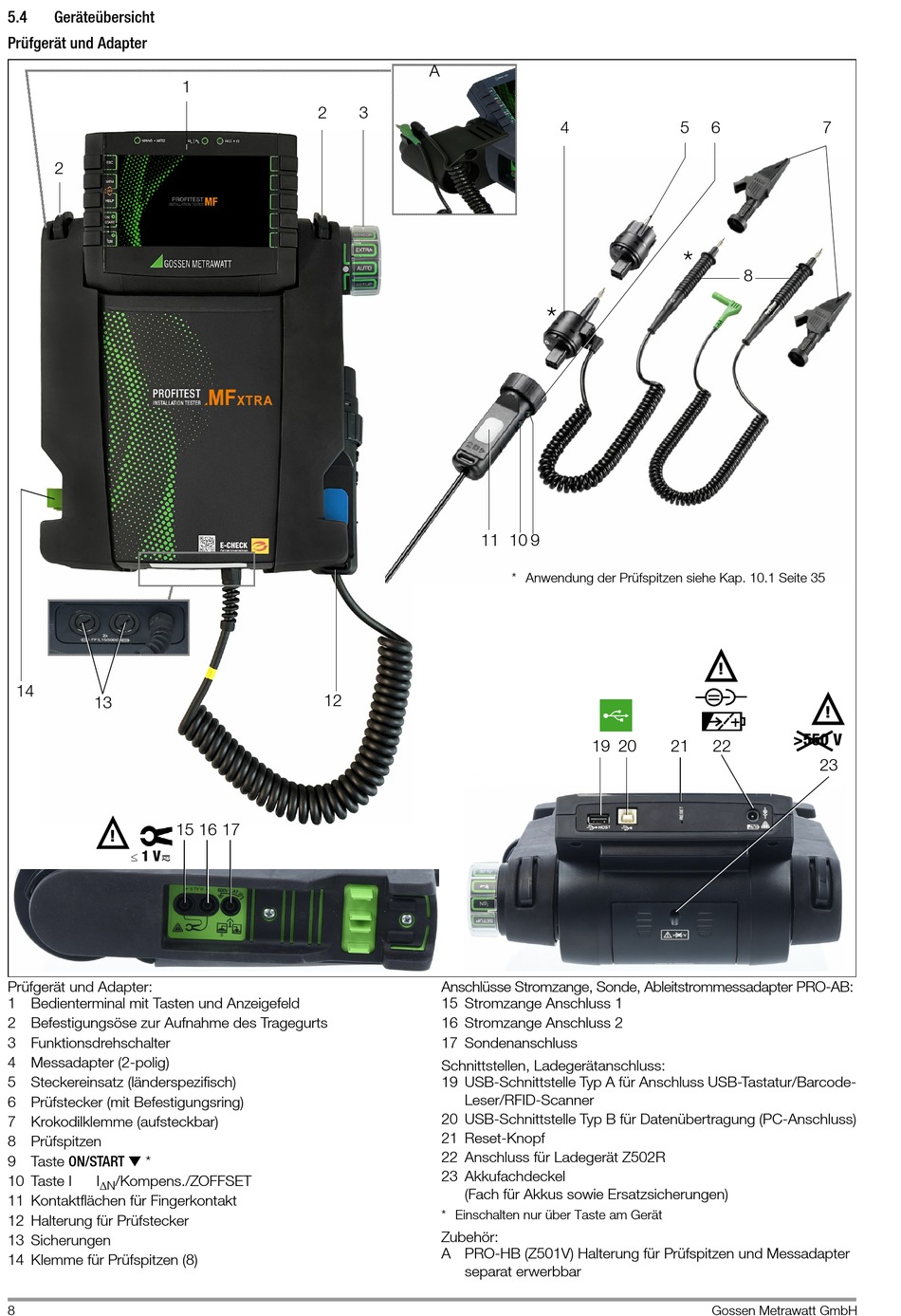

5.4 Geräteübersicht
Prüfgerät und Adapter
2
15
16
17
14
13
15
!

1 V
Prüfgerät und Adapter:
1 Bedienterminal mit Tasten und Anzeigefeld
2 Befestigungsöse zur Aufnahme des Tragegurts
3 Funktionsdrehschalter
4 Messadapter (2-polig)
5 Steckereinsatz (länderspezifisch)
6 Prüfstecker (mit Befestigungsring)
7 Krokodilklemme (aufsteckbar)
8 Prüfspitzen
9 Taste ON/START ▼ *
10 Taste I I /Kompens./ZOFFSET
N
11 Kontaktflächen für Fingerkontakt
12 Halterung für Prüfstecker
13 Sicherungen
14 Klemme für Prüfspitzen (8)
8
1
2
12
16 17
A
3
11 10
* Anwendung der Prüfspitzen siehe Kap. 10.1 Seite 35
Anschlüsse Stromzange, Sonde, Ableitstrommessadapter PRO-AB:
15 Stromzange Anschluss 1
16 Stromzange Anschluss 2
17 Sondenanschluss
Schnittstellen, Ladegerätanschluss:
19 USB-Schnittstelle Typ A für Anschluss USB-Tastatur/Barcode-
Leser/RFID-Scanner
20 USB-Schnittstelle Typ B für Datenübertragung (PC-Anschluss)
21 Reset-Knopf
22 Anschluss für Ladegerät Z502R
23 Akkufachdeckel
(Fach für Akkus sowie Ersatzsicherungen)
* Einschalten nur über Taste am Gerät
Zubehör:
A PRO-HB (Z501V) Halterung für Prüfspitzen und Messadapter
separat erwerbbar
4 5
*
*
9
19 20 21
6 7
*
8
!
!
>550 V
22
23
