11

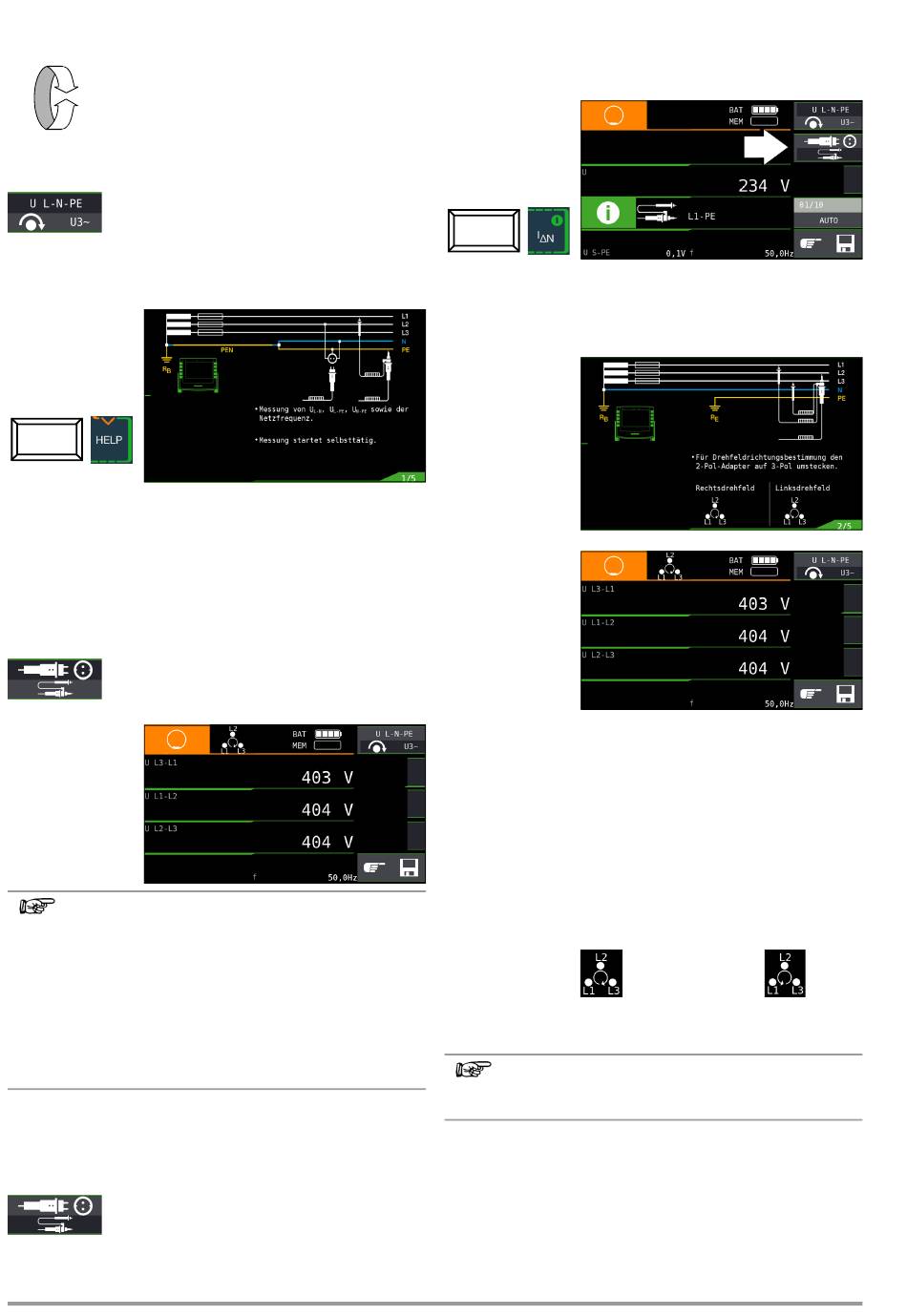

Messen von Spannung und Frequenz

Messfunktion wählen
U
Umschalten zwischen 1- und 3-Phasen-Messung
Durch Drücken der nebenstehenden Softkey-
Taste schalten Sie zwischen 1- und 3-Phasen-
Messung um. Die gewählte Phasenmessung wird
invers dargestellt (weiß auf schwarz).
11.1

1-Phasenmessung

Anschluss
Für die Messung der Sondenspannung U
gesetzt werden.
11.1.1 Spannung zwischen L und N (U
sowie N und PE (U
N-PE
einsatz, z. B. SCHUKO
Durch Drücken der nebenstehenden Softkey-
Taste schalten Sie zwischen länderspezifischem
Steckereinsatz z. B. SCHUKO und 2-Pol-Adapter
um. Die gewählte Anschlussart wird invers darge-
stellt (weiß auf schwarz).
Hinweis
Wenn Sie den länderspezifischem Steckereinsatz z. B.
SCHUKO von vorne betrachten, dann sehen Sie die ein-
geprägten Buchstaben „L" und „N". Bei der Spannungs-
messung wird nicht automatisch umgepolt. Sie können
deshalb feststellen, an welchem Anschluss die Phase in
der Steckdose liegt. Wird die (Netz-) Spannung bei UL-
PE eingeblendet, dann ist die Phase dort, wo auf dem
Stecker „L" steht. Wird die (Netz-) Spannung bei N-PE
eingeblendet, dann liegt die Phase in der Steckdose am
Anschluss für N.
11.1.2 Spannung zwischen L – PE, N – PE und L – L
bei Anschluss 2-Pol-Adapter
Durch Drücken der nebenstehenden Softkey-
Taste schalten Sie zwischen länderspezifischem
Steckereinsatz z. B. SCHUKO und 2-Pol-Adapter
um. Die gewählte Anschlussart wird invers darge-
stellt (weiß auf schwarz).
40
muss eine Sonde
S-PE
), L und PE (U
L-N
L-PE
) bei länderspezifischem Stecker-
Zweipolmessung mit schnellem oder halb automatischem Pol-
wechsel, siehe Kap. 10.9.
11.2
3-Phasenmessung (verkettete Spannungen) und Drehfeld-
richtung
Anschluss
Zum Anschließen
des Gerätes benöti-
gen Sie den Mess-
adapter (2-polig) der
mit der mitgeliefer-
ten Messleitung
zum 3-poligen
Messadapter erwei-
tert werden muss.
)
➭ Softkey-Taste
U3~ drücken
An allen Drehstromsteckdosen ist generell ein Rechtsdrehfeld gefor-
dert.
Der Messgeräteanschluss bei CEE-Steckdosen ist meist
problematisch, es gibt Kontaktprobleme.
mithilfe des von uns angebotenen VARIO-STECKER-SETs
Z500A sind schnelle und zuverlässige Messungen oh ne Kon-
taktprobleme durchführbar.
Anschluss bei 3-Leitermessung Stecker L1-L2-L3 im Uhrzei-
gersinn ab PE-Buchse
Die Drehfeldrichtung wird über folgende Einblendungen ange-
zeigt:
Rechtsdrehfeld
Hinweis
Sämtliche Signalisierungen zur Netzanschlusskontrolle
siehe Kap. 6.4.
Spannungspolarität
Wenn Normen den Einbau von einpoligen Schaltern im Neutrallei-
ter verbieten, muss durch eine Prüfung der Spannungspolarität
festgestellt werden, dass alle etwa vorhandenen einpoligen Schal-
ter in den Außenleitern eingebaut sind.
Linksdrehfeld
Gossen Metrawatt GmbH
