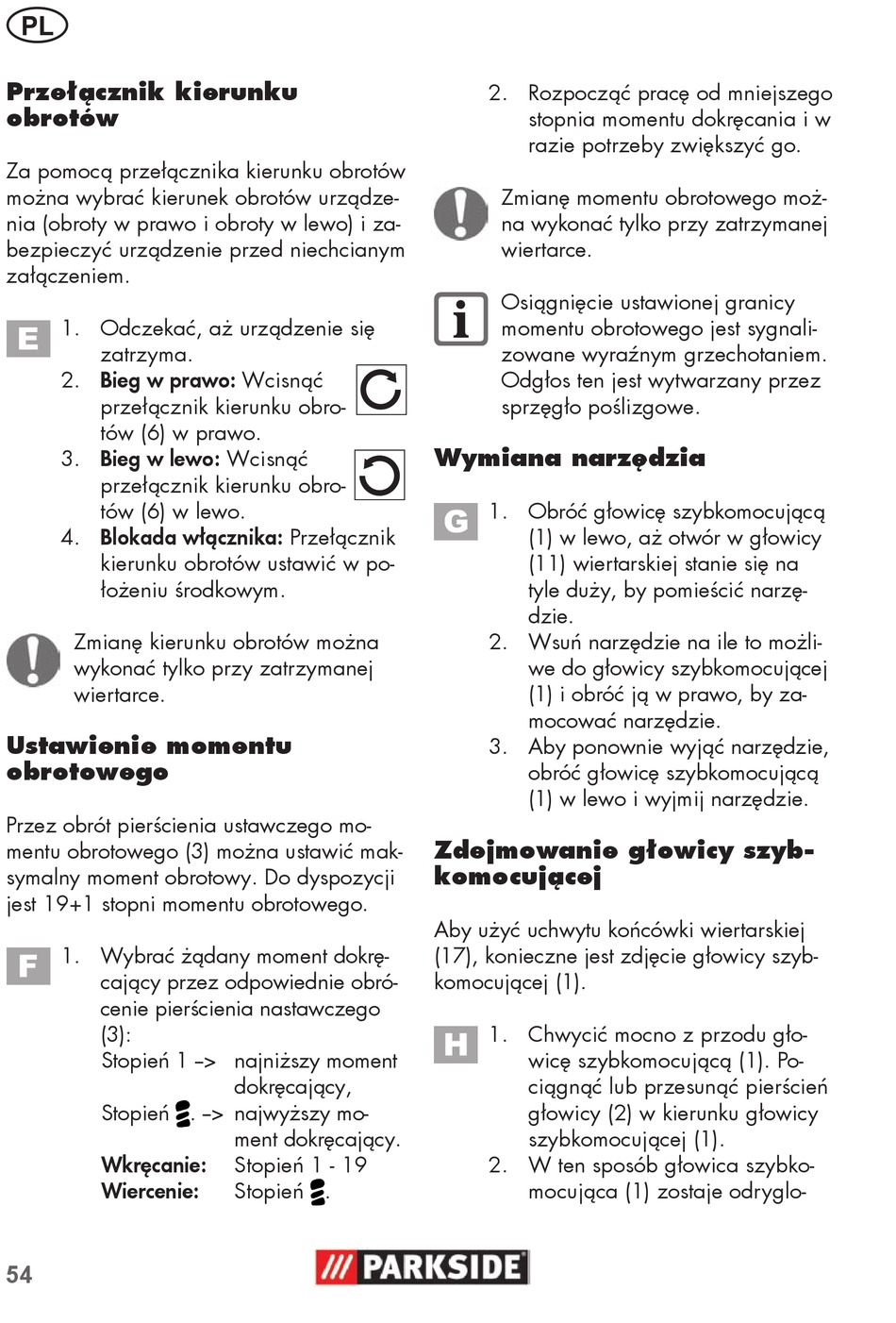

P L
Przełącznik kierunku
obrotów
Za pomocą przełącznika kierunku obrotów
można wybrać kierunek obrotów urządze-
nia (obroty w prawo i obroty w lewo) i za-
bezpieczyć urządzenie przed niechcianym
załączeniem.
1. Odczekać, aż urządzenie się
zatrzyma.
2. Bieg w prawo: Wcisnąć
przełącznik kierunku obro-
tów (6) w prawo.
3. Bieg w lewo: Wcisnąć
przełącznik kierunku obro-
tów (6) w lewo.
4. Blokada włącznika: Przełącznik
kierunku obrotów ustawić w po-
łożeniu środkowym.
Zmianę kierunku obrotów można
wykonać tylko przy zatrzymanej
wiertarce.
Ustawienie momentu
obrotowego
Przez obrót pierścienia ustawczego mo-
mentu obrotowego (3) można ustawić mak-
symalny moment obrotowy. Do dyspozycji
jest 19+1 stopni momentu obrotowego.
1. Wybrać żądany moment dokrę-
cający przez odpowiednie obró-
cenie pierścienia nastawczego
(3):
Stopień 1 --> najniższy moment
Stopień . --> najwyższy mo-
Wkręcanie:
Wiercenie:
5 4
dokręcający,
ment dokręcający.
Stopień 1 - 19
Stopień .
2. Rozpocząć pracę od mniejszego
stopnia momentu dokręcania i w
razie potrzeby zwiększyć go.
Zmianę momentu obrotowego moż-
na wykonać tylko przy zatrzymanej
wiertarce.
Osiągnięcie ustawionej granicy
momentu obrotowego jest sygnali-
zowane wyraźnym grzechotaniem.
Odgłos ten jest wytwarzany przez
sprzęgło poślizgowe.
Wymiana narzędzia
1. Obróć głowicę szybkomocującą
(1) w lewo, aż otwór w głowicy
(11) wiertarskiej stanie się na
tyle duży, by pomieścić narzę-
dzie.
2. Wsuń narzędzie na ile to możli-
we do głowicy szybkomocującej
(1) i obróć ją w prawo, by za-
mocować narzędzie.
3. Aby ponownie wyjąć narzędzie,
obróć głowicę szybkomocującą
(1) w lewo i wyjmij narzędzie.
Zdejmowanie głowicy szyb-
komocującej
Aby użyć uchwytu końcówki wiertarskiej
(17), konieczne jest zdjęcie głowicy szyb-
komocującej (1).
1. Chwycić mocno z przodu gło-
wicę szybkomocującą (1). Po-
ciągnąć lub przesunąć pierścień
głowicy (2) w kierunku głowicy
szybkomocującej (1).
2. W ten sposób głowica szybko-
mocująca (1) zostaje odryglo-
