7.3
Lichtschranke austauschen
8025139/2024-03-21 | SICK
Irrtümer und Änderungen vorbehalten
Beispiel

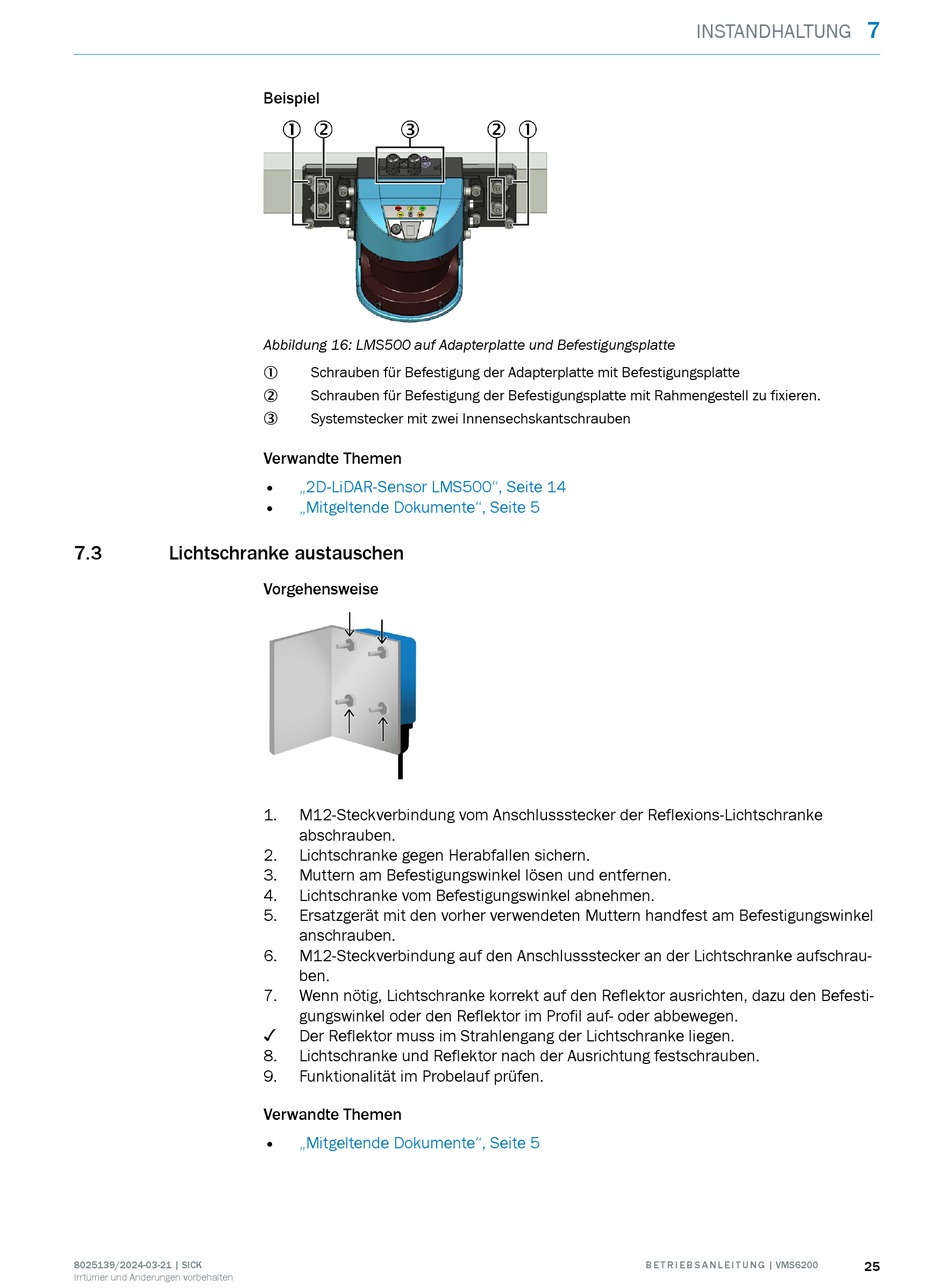

Abbildung 16: LMS500 auf Adapterplatte und Befestigungsplatte
Schrauben für Befestigung der Adapterplatte mit Befestigungsplatte
1
Schrauben für Befestigung der Befestigungsplatte mit Rahmengestell zu fixieren.
2
Systemstecker mit zwei Innensechskantschrauben
3
Verwandte Themen
•
„2D-LiDAR-Sensor LMS500", Seite 14
•
„Mitgeltende Dokumente", Seite 5
Vorgehensweise
1.
M12-Steckverbindung vom Anschlussstecker der Reflexions-Lichtschranke
abschrauben.
2.
Lichtschranke gegen Herabfallen sichern.
3.
Muttern am Befestigungswinkel lösen und entfernen.
4.
Lichtschranke vom Befestigungswinkel abnehmen.
5.
Ersatzgerät mit den vorher verwendeten Muttern handfest am Befestigungswinkel
anschrauben.
6.
M12-Steckverbindung auf den Anschlussstecker an der Lichtschranke aufschrau‐
ben.
7.
Wenn nötig, Lichtschranke korrekt auf den Reflektor ausrichten, dazu den Befesti‐
gungswinkel oder den Reflektor im Profil auf- oder abbewegen.
✓
Der Reflektor muss im Strahlengang der Lichtschranke liegen.
8.
Lichtschranke und Reflektor nach der Ausrichtung festschrauben.
9.
Funktionalität im Probelauf prüfen.
Verwandte Themen
•
„Mitgeltende Dokumente", Seite 5
INSTANDHALTUNG
B E T R I E B S A N L E I T U N G | VMS6200
7
