3
PRODUKTBESCHREIBUNG
3.4.2
Systemkomponenten
3.4.2.1
2D-LiDAR-Sensor LMS500
14
B E T R I E B S A N L E I T U N G | VMS6200
Überblick

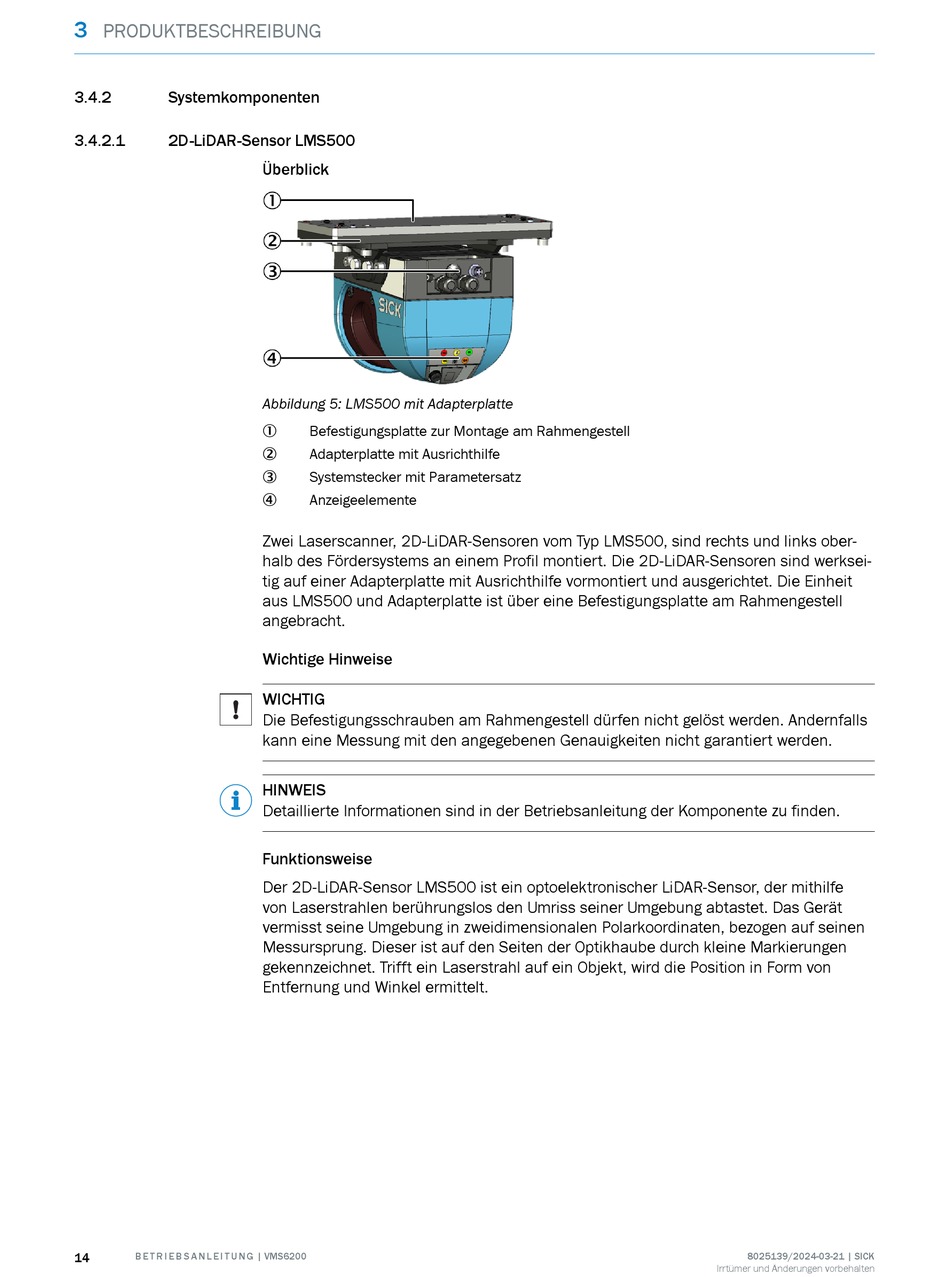

Abbildung 5: LMS500 mit Adapterplatte
Befestigungsplatte zur Montage am Rahmengestell
1
Adapterplatte mit Ausrichthilfe
2
Systemstecker mit Parametersatz
3
Anzeigeelemente
4
Zwei Laserscanner, 2D-LiDAR-Sensoren vom Typ LMS500, sind rechts und links ober‐
halb des Fördersystems an einem Profil montiert. Die 2D-LiDAR-Sensoren sind werksei‐
tig auf einer Adapterplatte mit Ausrichthilfe vormontiert und ausgerichtet. Die Einheit
aus LMS500 und Adapterplatte ist über eine Befestigungsplatte am Rahmengestell
angebracht.
Wichtige Hinweise
WICHTIG
Die Befestigungsschrauben am Rahmengestell dürfen nicht gelöst werden. Andernfalls
kann eine Messung mit den angegebenen Genauigkeiten nicht garantiert werden.
HINWEIS
Detaillierte Informationen sind in der Betriebsanleitung der Komponente zu finden.
Funktionsweise
Der 2D-LiDAR-Sensor LMS500 ist ein optoelektronischer LiDAR-Sensor, der mithilfe
von Laserstrahlen berührungslos den Umriss seiner Umgebung abtastet. Das Gerät
vermisst seine Umgebung in zweidimensionalen Polarkoordinaten, bezogen auf seinen
Messursprung. Dieser ist auf den Seiten der Optikhaube durch kleine Markierungen
gekennzeichnet. Trifft ein Laserstrahl auf ein Objekt, wird die Position in Form von
Entfernung und Winkel ermittelt.
8025139/2024-03-21 | SICK
Irrtümer und Änderungen vorbehalten
