3
PRODUKTBESCHREIBUNG
3.4
Produkteigenschaften
3.4.1
Aufbau und Funktion
12
B E T R I E B S A N L E I T U N G | VMS6200
Aufbau
1
3
3
4 5 5
4
9
ß

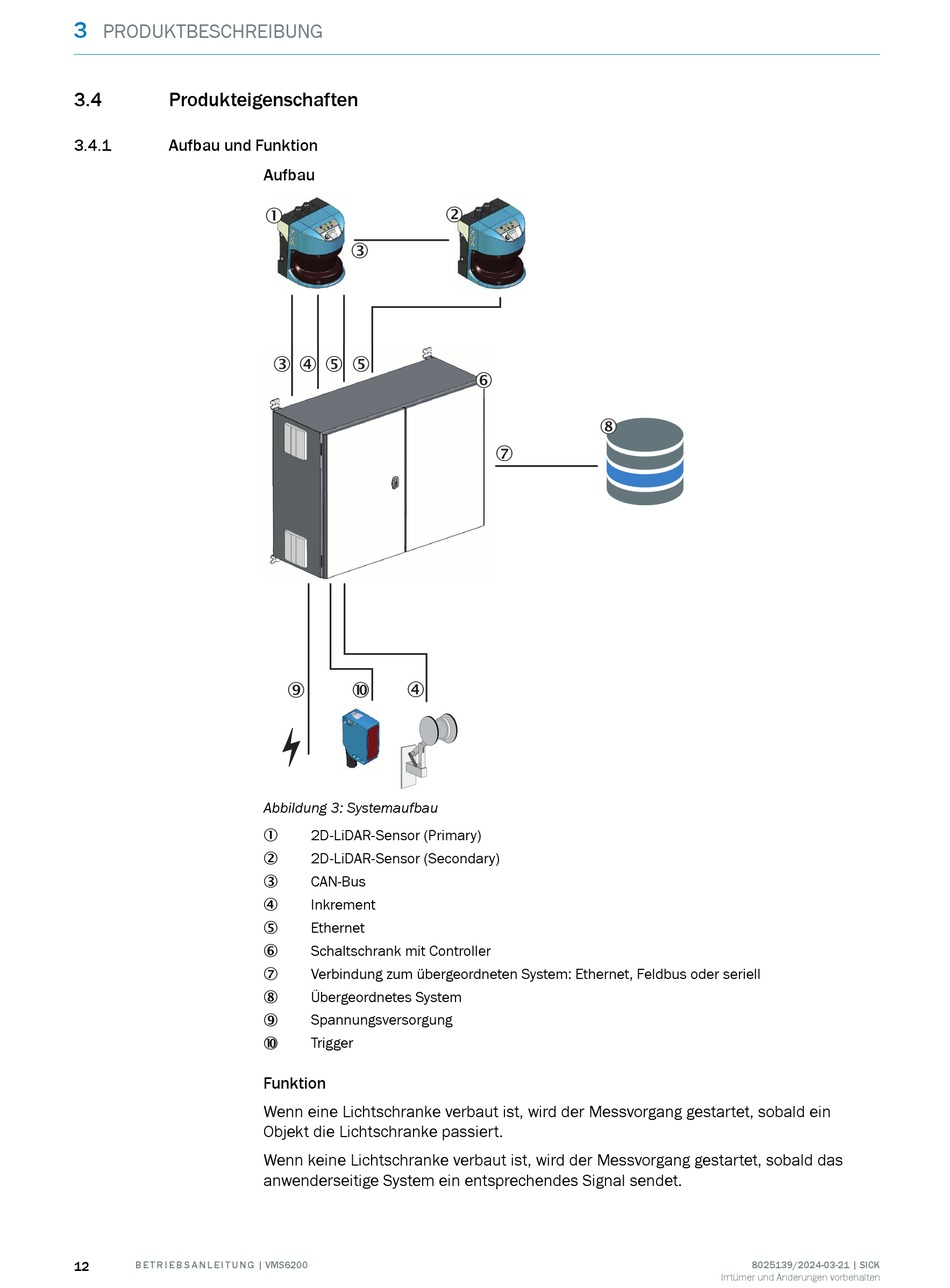

Abbildung 3: Systemaufbau
2D-LiDAR-Sensor (Primary)
1
2D-LiDAR-Sensor (Secondary)
2
CAN-Bus
3
Inkrement
4
Ethernet
5
Schaltschrank mit Controller
6
Verbindung zum übergeordneten System: Ethernet, Feldbus oder seriell
7
Übergeordnetes System
8
Spannungsversorgung
9
Trigger
ß
Funktion
Wenn eine Lichtschranke verbaut ist, wird der Messvorgang gestartet, sobald ein
Objekt die Lichtschranke passiert.
Wenn keine Lichtschranke verbaut ist, wird der Messvorgang gestartet, sobald das
anwenderseitige System ein entsprechendes Signal sendet.
2
6
8
7
8025139/2024-03-21 | SICK
Irrtümer und Änderungen vorbehalten
