9.2.5

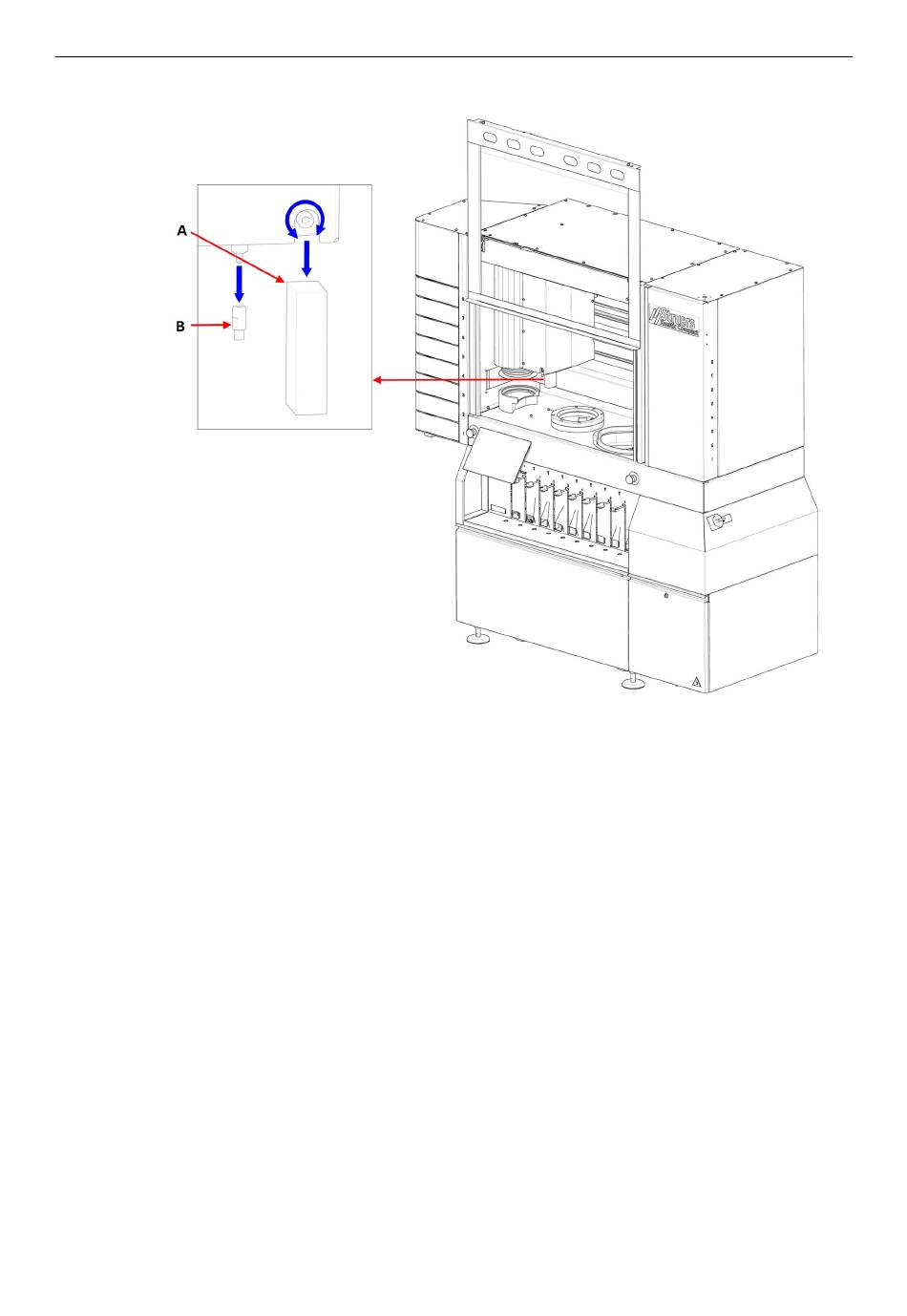

Ersetzen und reinigen Sie den Aluminiumoxidstab und die Abrichtspitze
Aluminiumoxidstab (A)
1.
Lösen Sie die Befestigungsschraube mit einem 6-mm-Inbusschlüssel, indem Sie gegen den
Uhrzeigersinn drehen.
2.
Demontieren Sie den Aluminiumoxidstab.
3.
Wischen Sie alle Unterlagen sorgfältig ab und stellen Sie sicher, dass kein Abrieb oder
Schmutz zurückbleibt.
4.
Setzen Sie einen neuen Aluminiumoxidstab in die Halterung ein.
5.
Ziehen Sie die Befestigungsschraube wieder an.
Abrichtspitze (B)
Verwenden Sie einen 9-mm-Schraubenschlüssel.
1.
Schrauben Sie die alte Abrichtspitze ab.
2.
Wischen Sie alle Unterlagen sorgfältig ab und stellen Sie sicher, dass kein Abrieb oder
Schmutz zurückbleibt.
3.
Montieren Sie die neue Abrichtspitze im Abrichter.
Xmatic Compact
9 Wartung und Service - Xmatic Compact
103
