Verwandte Anleitungen für struers LectroPol-5
Inhaltszusammenfassung für struers LectroPol-5
- Seite 1 LectroPol-5 Poliereinheit für niedrige Temperaturen Betriebsanleitung Übersetzung der Originalbetriebsanleitung Dok. Nr.: 14937027-01_A_de Auslieferungsdatum: 2023.03.31...
- Seite 2 Copyright Der Inhalt der Betriebsanleitung ist Eigentum von Struers ApS. Kein Teil dieser Betriebsanleitung darf ohne schriftliche Genehmigung von Struers ApS reproduziert werden. Alle Rechte vorbehalten. © Struers ApS 2023.06.28. LectroPol-5...
-
Seite 3: Inhaltsverzeichnis
2.3 Sicherheitshinweise 2.4 In dieser Anleitung verwendete Sicherheitshinweise 2.5 Arbeit mit Elektrolyten 2.5.1 Perchlorsäure 3 Zu Beginn 3.1 Gerätebeschreibung 3.2 Übersicht - LectroPol-5 4 Transport und Lagerung 4.1 Transport 4.2 Lagerung 5 Installation 5.1 Das Gerät auspacken 5.2 Packungsinhalt überprüfen 5.3 Standort... - Seite 4 7.4 Jährlich 7.4.1 Prüfen Sie die Sicherheitseinrichtungen 7.5 Ersatzteile 7.6 Wartung und Reparatur 7.7 Entsorgung 8 Fehlersuche und -behebung - LectroPol-5 9 Technische Daten 9.1 Technische Daten - LectroPol-5 9.2 Lärmpegel und Vibrationen 9.3 Kategorien des Sicherheitskreises/Performance Level 9.4 Sicherheitsbezogene Teile von Steuerungen (SRP/CS) 9.5 Pläne...
-
Seite 5: Über Diese Betriebsanleitung
Hinweis Wenn Sie bestimmte Informationen detailreicher sehen wollen, öffnen Sie die Online-Version dieser Anleitung. Zubehör Zubehör Weitere Informationen über das verfügbare Angebot finden Sie in der LectroPol-5 Broschüre: • Die Streuers Webseite (http://www.struers.com) Verbrauchsmaterialien Das Gerät ist für die Anwendung ausschließlich zusammen mit Verbrauchsmaterialien von Struers vorgesehen, die speziell für diese Zwecke und für diesen Gerätetyp entwickelt wurden. -
Seite 6: Lectropol-5 Sicherheitshinweise
Damit das Gerät ordnungsgemäß und sicher arbeitet, muss es mit Zubehör und Verbrauchsmaterialien von Struers verwendet werden, die speziell für diesen Zweck und diesen Gerätetyp entwickelt wurden. Das Gerät darf während des Betriebs weder berührt, bewegt noch manipuliert werden. - Seite 7 Das Gerät muss auf einem sicheren und stabilen Tisch in passender Arbeitshöhe aufgestellt werden. Das Gerät ist für die Anwendung zusammen mit Verbrauchsmaterialien von Struers vorgesehen, die speziell für diese Zwecke und für diesen Gerätetyp entwickelt wurden. Das Gerät ist für die Verwendung mit von Struers empfohlenen Elektrolyten vorgesehen.Nicht von Struers empfohlene Elektrolyte können eine Gefahr für den Benutzer...
-
Seite 8: Sicherheitshinweise
23. Vor allen Wartungsarbeiten muss das Gerät vom Netz getrennt werden. Warten Sie 5 Minuten, bis der Reststrom von den Kondensatoren entladen ist. 24. Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. -
Seite 9: In Dieser Anleitung Verwendete Sicherheitshinweise
Der Benutzer muss in der Handhabung und Verwendung der in dem Gerät verwendeten Elektrolyte geschult sein. VORSICHT Das Gerät ist für die Verwendung mit von Struers empfohlenen Elektrolyten vorgesehen.Nicht von Struers empfohlene Elektrolyte können eine Gefahr für den Benutzer darstellen oder das Gerät beschädigen. - Seite 10 Bei der Lagerung und Anwendung von Perchlorsäure sollten nicht mehr als 500 g pro Abzug eingesetzt werden. WARNUNG Geräte von Struers dürfen nur zusammen mit der mit dem Gerät gelieferten Betriebsanleitung und wie darin beschrieben verwendet werden. WARNUNG VOR HANDVERLETZUNGEN Achten Sie beim Umgang mit dem Gerät auf Ihre Finger.
-
Seite 11: Arbeit Mit Elektrolyten
Die Einheit darf während des Betriebs weder berührt, bewegt noch manipuliert werden. WARNUNG Verwenden Sie niemals ein Gerät mit defekten Sicherheitsvorrichtungen. Setzen Sie sich mit dem Struers Service in Verbindung. WARNUNG Teile, die für den sicheren Betrieb des Geräts unabdingbar sind, dürfen höchstens 20 Jahren lang benutzt werden. -
Seite 12: Perchlorsäure
►31. 2.5.1 Perchlorsäure Bei der Arbeit mit Elektrolyten von Struers, die mit dem Präfix A gekennzeichnet sind, müssen Sie eine bestimmte Menge Perchlorsäure zur Elektrolytlösung geben. VORSICHT Fordern Sie immer das Sicherheitsdatenblatt für jeden Elektrolyt an und lesen Sie es vor Beginn der Arbeit. - Seite 13 • Vermeiden Sie Hautkontakt. Perchlorsäure in Elektrolytlösung mischen Bei der Arbeit mit Elektrolyten von Struers, die mit dem Präfix A gekennzeichnet sind, müssen Sie eine bestimmte Menge Perchlorsäure zur Elektrolytlösung geben. WARNUNG Tragen Sie immer einen Vollgesichtsschutz oder eine Spritzschutzbrille, Gummihandschuhe und einen Laborkittel oder Arbeitsanzug, wenn Sie mit Perchlorsäure arbeiten.
- Seite 14 Lesen Sie vor dem Mischen die Sicherheitsdatenblätter für die spezifischen Komponenten sorgfältig durch. Der Benutzer muss die Bedienungsanleitung für einen ordnungsgemäßen Arbeitsablauf gemäß der mit dem Gerät gelieferten Betriebsanleitung befolgen. Hinweis Das Produkt muss gemäß den örtlichen Gefahrgutvorschriften entsorgt werden. LectroPol-5...
- Seite 15 Lösungen ist stets zu vermeiden. Dies kann z. B. durch Erhitzen mit kochenden Säuren oder wasserabspaltenden Mitteln wie Schwefelsäure oder Phosphorpentoxid geschehen. Abgesehen von Spontanverpuffungen, kann wasserfreie Perchlorsäure bei Kontakt mit oxidierbaren organischen Materialien sofort explodieren. VORSICHT Bei der Lagerung und Anwendung von Perchlorsäure sollten nicht mehr als 500 g LectroPol-5...
-
Seite 16: Zu Beginn

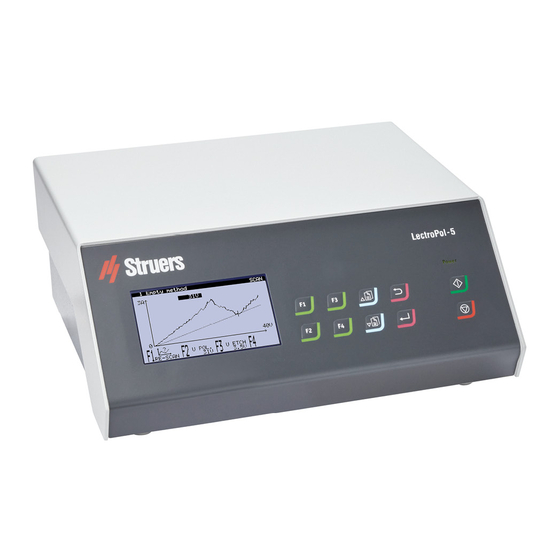

Analyse geeignet. Das Gerät besteht aus einer Steuereinheit und einer Poliereinheit. Die Poliereinheit ist für den Einsatz in Kombination mit der Steuereinheit LectroPol-5 vorgesehen. Die Poliereinheit muss in einem gut belüfteten Bereich, vorzugsweise einem Abzug, aufgestellt werden, um das Einatmen gefährlicher Dämpfe zu verhindern. Die Poliereinheit darf nicht bei Temperaturen unter 0 °C verwendet werden. -
Seite 17: Übersicht - Lectropol
Maximale Verfügbarkeit und eine lange Betriebszeit lassen sich nur mithilfe einer korrekten Wartung erreichen. Hinweis Das Gerät ist für die Anwendung zusammen mit Verbrauchsmaterialien von Struers vorgesehen, die speziell für diese Zwecke und für diesen Gerätetyp entwickelt wurden. Übersicht - LectroPol-5 A Externe Ätzeinheit B Steuereinheit C Poliereinheit für niedrige Temperaturen... - Seite 18 D Bedienfeld Draufsicht Abbildung ohne Schutzhaube A Poliertisch B Maske C Elektrolytbehälter Rückseite - Poliereinheit für niedrige Temperaturen Abbildung ohne Schutzhaube A Wasserzufluss - Kühleinheit B Wasserabfluss - Kühleinheit C Kommunikationskabel zur Steuereinheit Steuereinheit Siehe die Betriebsanleitung des fraglichen Geräts. LectroPol-5...
-
Seite 19: Transport Und Lagerung
Achten Sie darauf, das Gerät vor jedem Transport sicher zu verpacken.Im gegenteiligen Fall kann die Einheit beschädigt werden, was nicht von der Garantie abgedeckt ist.Setzen Sie sich mit dem Struers Service in Verbindung. • Wir empfehlen, die Originalverpackung und alle Transportbeschläge zu benutzen. -
Seite 20: Installation
Drücken Sie die Schaltfläche Nach unten, um den Poliertisch vorsichtig in die untere Position zu fahren. Geräte bewegen Siehe . Transport und Lagerung ►19. Steuereinheit Siehe Betriebsanleitung des Geräts. Packungsinhalt überprüfen Das Gerät wird in zwei Transportkisten geliefert: • Steuereinheit • Poliereinheit für niedrige Temperaturen Die Transportkiste kann optionales Zubehör enthalten. LectroPol-5... -
Seite 21: Standort
• Stellen Sie die Einheit in der Nähe der Wasserversorgung oder einer separaten Umlaufkühleinheit auf. • Die Länge des Versorgungs- und Kommunikationskabels, das die beiden Einheiten verbindet, beträgt 2 m (6,5 ft), sodass die Einheiten an verschiedenen Orten platziert werden können. LectroPol-5... -
Seite 22: Stromversorgung
Schieben Sie den Verlängerungsarm auf die Stange. Das Gerät bedienen Verwenden Sie den Verlängerungsarm auf dieselbe Weise wie den Anodenarm. Heben Sie den Arm an und platzieren Sie ihn auf der Probe, um eine gute elektrische Verbindung mit der Probe sicherzustellen. LectroPol-5... -
Seite 23: Kühlflüssigkeit Anschließen
Temperatureinstellung für den Elektrolyten. Geräuschbildung Informationen über den Schalldruckpegel finden Sie in diesem Abschnitt: Lärmpegel und Vibrationen ►33. VORSICHT Das Hörvermögen kann dauerhaft geschädigt werden, wird es dauerhaftem Lärm ausgesetzt. Tragen Sie bei Schallpegeln, die die zulässigen örtlichen Grenzwerte überschreiten, einen Gehörschutz. LectroPol-5... -
Seite 24: Vibrationen
Das Gerät bedienen VORSICHT Verwenden Sie das Gerät niemals mit nicht kompatiblen Zubehörteilen oder Verbrauchsmaterialien. Anweisungen zum Betrieb des Geräts finden Sie in der Betriebsanleitung für die LectroPol-5 Steuereinheit. Erstmaliges Starten des Geräts Siehe die Betriebsanleitung für die LectroPol-5 Steuereinheit. -
Seite 25: Täglich
Werkstoff antrocknet und/oder auskristallisiert. Hinweis Verwenden Sie kein Azeton , Benzol oder ähnliche Lösungsmittel. Verwenden Sie die Reinigungsfunktion. Siehe . LectroPol-5 Steuereinheit Betriebsanleitung. Wischen Sie nach Abschluss des Reinigungsprogramms alle Oberflächen der Poliereinheit mit einem feuchten Tuch ab. Wischen Sie das Innere der Poliereinheit, wo sich der Elektrolytbehälter befindet, ab. -
Seite 26: Reinigen
WARNUNG Die Einheit darf während des Betriebs weder berührt, bewegt noch manipuliert werden. Führen Sie den Reinigungsprozess von der Steuereinheit von LectroPol-5 aus durch. Wählen Sie im Bildschirm Main menu (Hauptmenü) den Bildschirm Manual funct. (Man. Funktion). Wählen Sie im Bildschirm Manual Functions (Manuelle Funktionen) den Bildschirm Cleaning (Reinigen). -
Seite 27: Monatlich
([ Wasser entfernen ] Entfernen Sie das Wasser.) Monatlich 7.3.1 Pumpe kalibrieren Wenn die Ergebnisse nicht korrekt sind oder wenn Sie die Ergebnisse nicht reproduzieren können, stellen Sie die Pumpe ein. Hinweis Die Pumpe muss vor der ersten Verwendung eingestellt werden. LectroPol-5... - Seite 28 Sie den Durchfluss möglicherweise an diese Gegebenheiten anpassen. Mit dieser Funktion wird die Pumpe der Poliereinheit kalibriert, um sicherzustellen, dass die Einstellung der Durchflussgeschwindigkeit in den Methoden von Struers korrekt sind. • Überprüfen Sie den Zustand des Elektrolyten, bevor Sie die Pumpe justieren.
-
Seite 29: Jährlich
Die Sicherheitseinrichtungen müssen einmal pro Jahr geprüft werden. WARNUNG Verwenden Sie niemals ein Gerät mit defekten Sicherheitsvorrichtungen. Setzen Sie sich mit dem Struers Service in Verbindung. Hinweis Die Prüfung sollte immer nur von qualifiziertem Fachpersonal (Elektromechanik, Elektronik, Pneumatik usw.) vorgenommen werden. -
Seite 30: Ersatzteile
Bei technischen Fragen und zum Bestellen von Ersatzteilen geben Sie immer die Seriennummer sowie Spannung/Frequenz an. Seriennummer und Spannung stehen auf dem Typenschild jedes Geräts. Weitere Informationen erhalten Sie vom Struers Service. Hier können Sie auch die Verfügbarkeit von Ersatzteilen erfragen. Die Kontaktdaten finden Sie auf Struers.com. Wartung und Reparatur Wir empfehlen, immer jährlich oder nach Intervallen von je 1500 Betriebsstunden eine normale... -
Seite 31: Entsorgung
Hinweis Ein Service darf nur von qualifiziertem Fachpersonal (Elektromechanik, Elektronik, Pneumatik usw.) durchgeführt werden. Setzen Sie sich mit dem Struers Service in Verbindung. Service Check Wir bieten eine große Anzahl verschiedener Servicepläne an, um die Anforderungen aller Kunden zu erfüllen. Dieses Angebot bezeichnen wir als ServiceGuard. -
Seite 32: Fehlersuche Und -Behebung - Lectropol
8 Fehlersuche und -behebung - LectroPol-5 Fehlersuche und -behebung - LectroPol-5 Fehler Ursache Maßnahme Die Versorgungsspannung ist zu Die Versorgungsspannung ist Ändern Sie bei Bedarf die niedrig. niedriger als die auf der Spannungseinstellung. Rückseite der Steuereinheit angegebene Spannung. Keine elektrische Verbindung. -
Seite 33: Technische Daten
9 Technische Daten Technische Daten Technische Daten - LectroPol-5 Merkmal Spezifikationen Stromversorgung 50/60 Hz - Max. Last: 9,8 A 1 x 100–120 V 50/60 Hz - Max. Last: 4,9 A 1 x 220–240 V Leistung: Spannung/Strom Polieren 0–100 V (1-V-Schritte)/6 A Ätzen 0–25 V (0,5-V-Schritte)/6 A Externes Ätzen 0–15 V (0,5-V-Schritte)/1,5 A... -
Seite 34: Sicherheitsbezogene Teile Von Steuerungen (Srp/Cs)
WARNUNG Teile, die für den sicheren Betrieb des Geräts unabdingbar sind, dürfen höchstens 20 Jahren lang benutzt werden. Setzen Sie sich mit dem Struers Service in Verbindung. Hinweis SRP/CS (sicherheitsbezogene Teile von Steuerungen) sind Teile, die den sicheren Betrieb des Geräts beeinflussen. - Seite 35 9 Technische Daten Poliereinheit für niedrige Temperaturen Titel LectroPol-5, Blockdiagramm 15393051 A LectroPol-5, Schaltplan 14933472 A LectroPol-5...
- Seite 36 9 Technische Daten 15393051 A LectroPol-5...
- Seite 37 9 Technische Daten 14933472 A LectroPol-5...
-
Seite 38: Vorschriften Und Normen
Haftung des Herstellers Beachten Sie die nachstehend genannten Einschränkungen. Zuwiderhandlung kann die Haftung von Struers beschränken oder aufheben. Der Hersteller übernimmt keine Haftung für Fehler im Text und/oder den Abbildungen in Betriebsanleitungen und Wartungshandbüchern. Wir behalten uns das Recht vor, den Inhalt dieser Anleitung jederzeit und ohne Vorankündigung zu ändern. -
Seite 39: Konformitätserklärung
Auf der Grundlage von: 14937905 B Konformitätserklärung Hersteller Struers ApS • Pederstrupvej 84 • DK-2750 Ballerup • Dänemark Bezeichnung LectroPol-5 Poliereinheit für niedrige Temperaturen Modell N. zutr. Funktion Chemisches Polieren/Ätzen (Gerät)(elektrochemisch) Art.-Nr. 04936302, LectroPol-5 Poliereinheit für niedrige Temperaturen in Kombination mit 04936333 LectroPol-5 Steuereinheit Serien-Nr. - Seite 40 Tõlked leiate aadressilt Katso käännökset osoitteesta Pour les traductions, voir Za prijevode idite na A fordítások itt érhetők el Per le traduzioni consultare www.struers.com/Library 翻 訳 については、 Vertimai patalpinti Tulkojumus skatīt Voor vertalingen zie For oversettelser se Aby znaleźć tłumaczenia, sprawdź...
