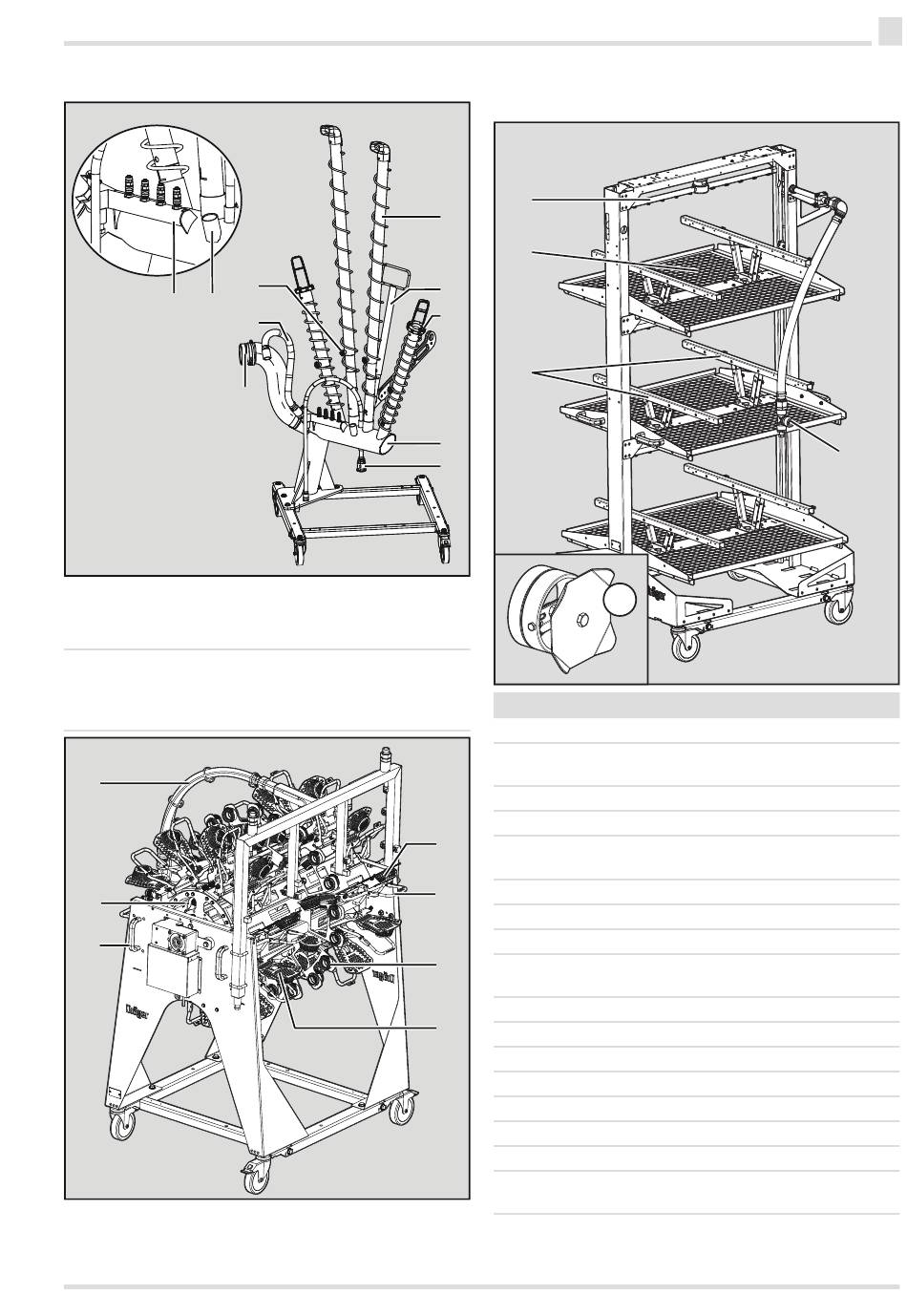

3.2

Chariot de support pour CSA (option)

10
8 9
3.3 Chariot de support pour masques
complets et LA (option)
REMARQUE
La structure du chariot de support pour masques complets est
similaire à celui du chariot de support combiné (sans LA). Pas
d'illustration spécifique.
17
16
15
7
6
3.4 Chariot de support pour ARI et casques
(option)
18
1
19
2
3
20
4
5
22
Réf. Description
1 Barre de jambe avec embout
2 Dossier (uniquement pour la préparation de CSA avec
sac à dos intégré)
3 Barre de bras avec embout
4 Répartiteur d'air
11
5 Tête-champignon du flexible d'aspiration vers la
pompe à hélice du CSA
6 Raccordement d'air vers MFC 7000
12
7 Raccordement d'eau vers le MFC 7000
8 Répartition des eaux pour chaque barre
9 Fixation variable pour le dossier, en fonction du siège
13
du sac à dos intégré de CSA
10 Blocage pour barre de jambe
14
11 Panier pour petites pièces
12 Étrier de serrage
13 Support pour LA
14 Support des masques
15 Poignée
16 Tambour
17 Tuyau d'alimentation avec raccords pour l'eau,
l'électricité, l'air comprimé vers MFC 7000
Description fr
