Metrohm 930 Compact IC Flex Serie Handbuch Seite 89

￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
1 Auslassventilhalter
3 Stützring
5 Pumpenkopf
7 Einlassventilhalter
9 Kolbenpatrone
Zubehör
1 Spitze
930 Compact IC Flex Oven/SeS/PP/Deg (2.930.2560)

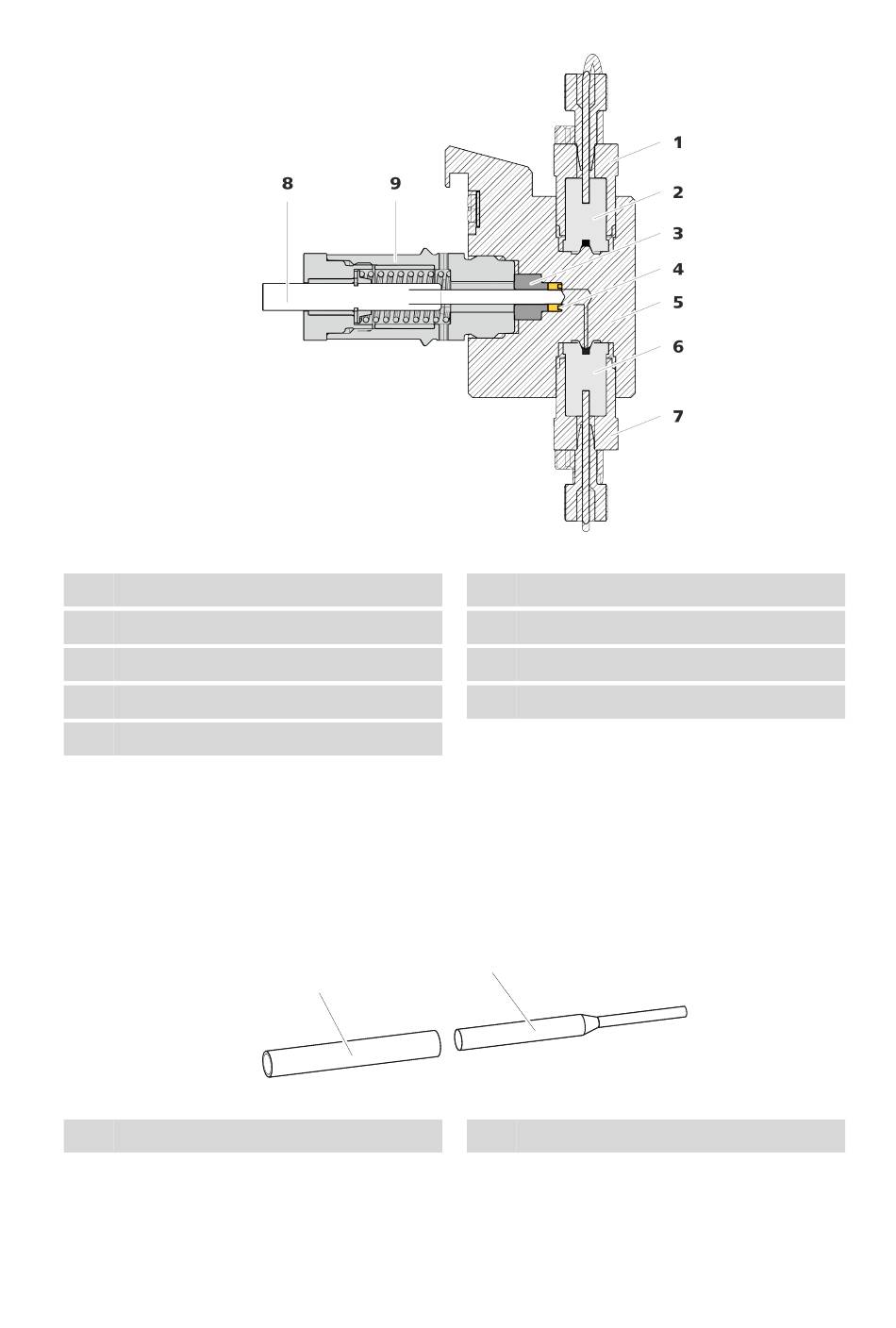

Abbildung 18 Hochdruckpumpe – Querschnitt
Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör:
Diese Teile finden Sie im Zubehör-Kit: Vario/Flex Basis (6.5000.000).
Rollgabelschlüssel (6.2621.000)
￭
Werkzeug für Kolbendichtung (6.2617.010) bestehend aus einer Spitze
￭
(19-1) zum Entfernen der alten Kolbendichtung und einer Hülse (19-2)
zum Einsetzen der neuen Kolbendichtung.
2
Abbildung 19 Werkzeug für Kolbendichtung (6.2617.010)
2 Auslassventil (6.2824.160)
4 Kolbendichtung (6.2741.020)
6 Einlassventil (6.2824.170)
8 Zirkoniumoxid-Kolben (6.2824.070)
1
2 Hülse
6 Betrieb und Wartung
79
￭￭￭￭￭￭￭￭
