4.13 Peristaltikpumpe
4.13.2
Funktionsweise der Peristaltikpumpe
1
Anpresshebel
3
Kassettenhalter
5
Rollen
7
Halterungsbolzen
44
￭￭￭￭￭￭￭￭
Wenn die Flüssigkeit fliesst, den Anpresshebel um weitere 2 Ras-
￭
ten anheben.
Der Anpressdruck ist nun optimal eingestellt.
Die Peristaltikpumpe wird für das Fördern von Proben- und Hilfslösungen
eingesetzt. Sie kann in beide Richtungen drehen.
Die Peristaltikpumpe fördert Flüssigkeiten nach dem Verdrängungsprinzip.
Der Pumpschlauch wird zwischen den Rollen (14-5) und der Schlauchkas-
sette (14-2) eingeklemmt. Im Betrieb rotiert der Peristaltikpumpen-Antrieb
die Rollennabe (14-6), sodass die Rollen (14-5) die Flüssigkeit im Pump-
schlauch vorantreiben.

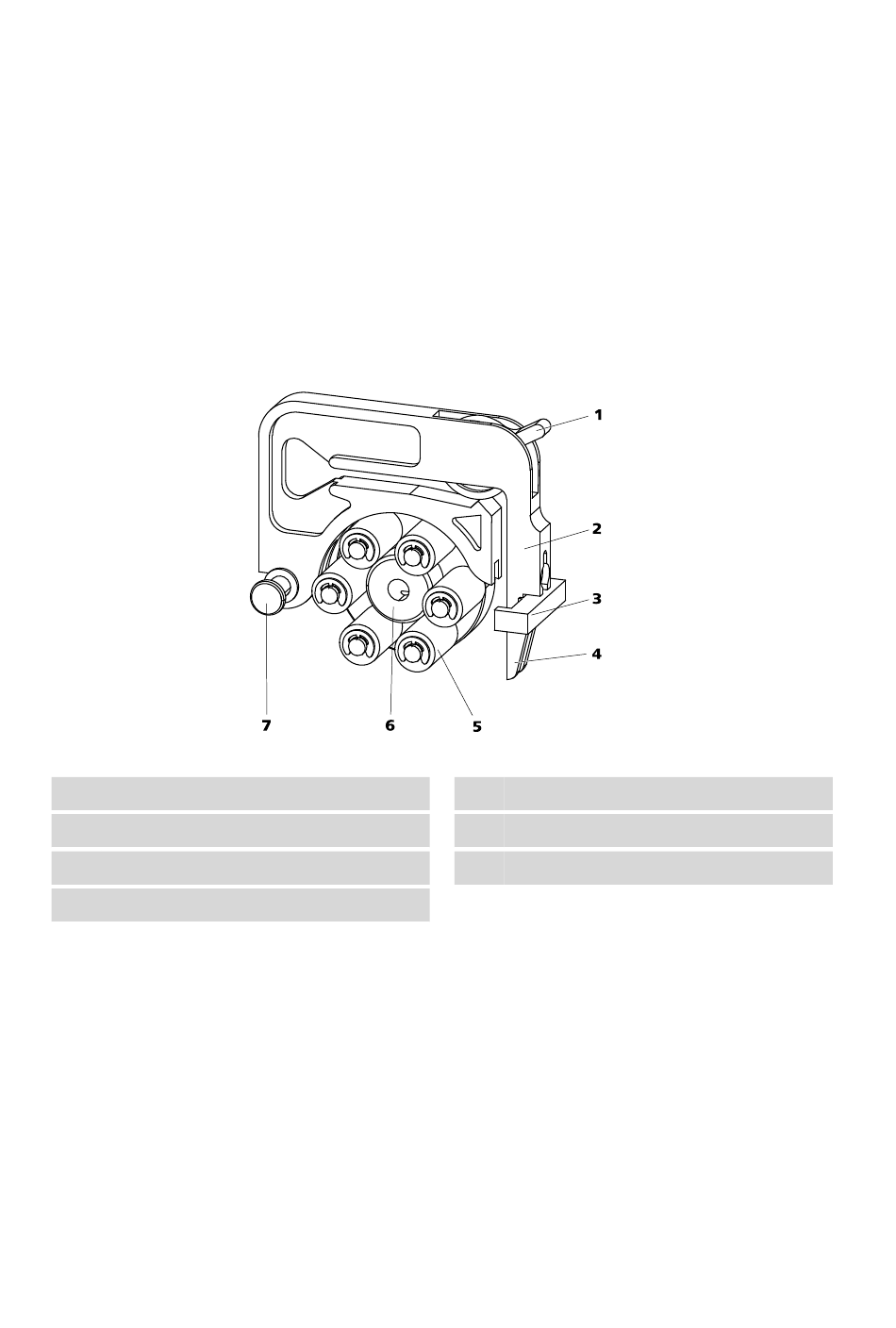

Abbildung 14
Peristaltikpumpe
2
Schlauchkassette (6.2755.000)
4
Schnapphebel
6
Rollennabe
930 Compact IC Flex Oven/SeS/PP/Deg (2.930.2560)
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
