930 Compact IC Flex Oven/SeS/PP/Deg (2.930.2560)

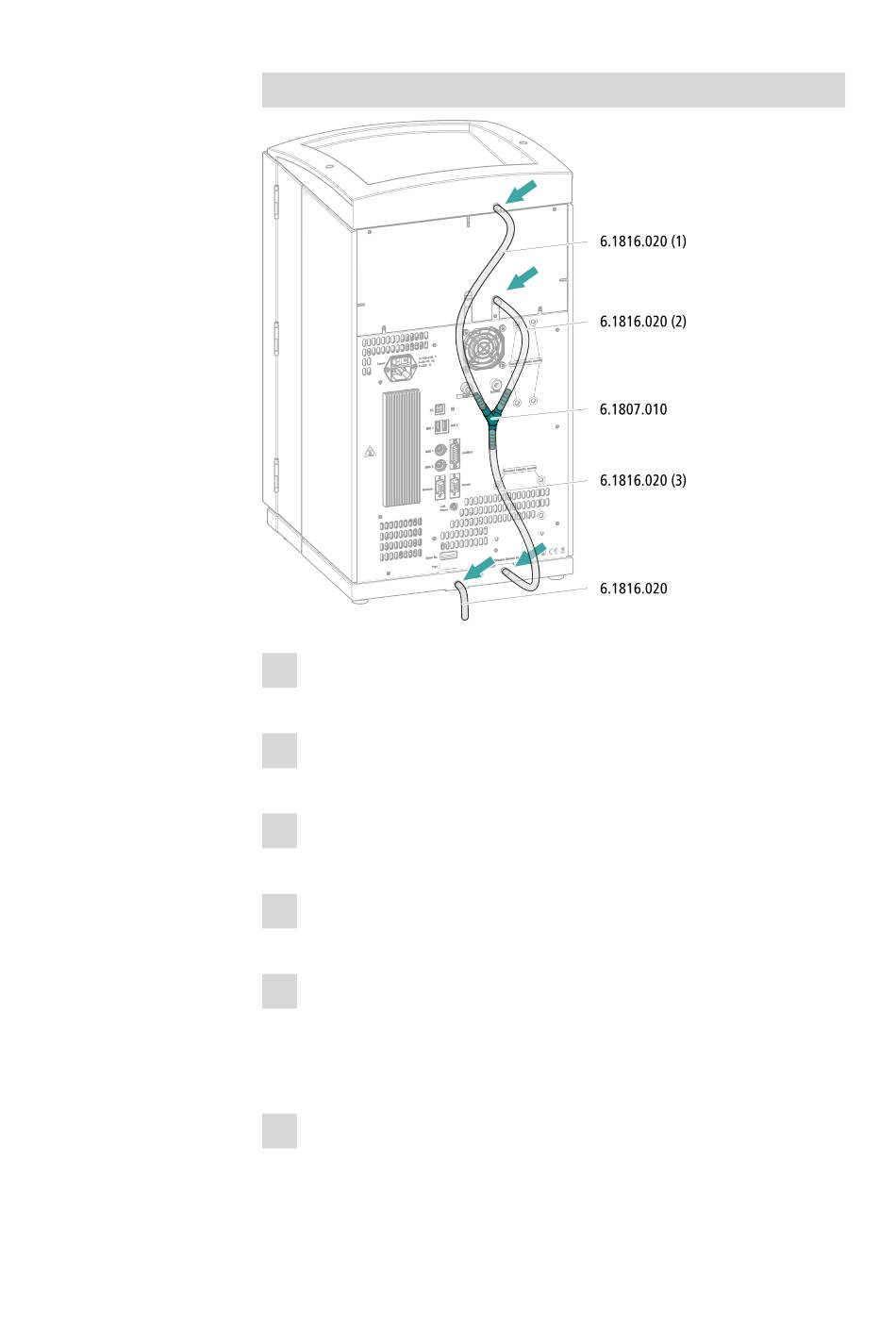

Ablaufschläuche montieren
1 Einen Silikonschlauch mit der Schere in drei Stücke schneiden: 2 × ca.
40 cm und 1 × 20 cm.
2 Ein Ende des 40 cm langen Stücks auf den Ablaufschlauchanschluss
am Flaschenhalter aufstecken.
3 Ein Ende des 20 cm langen Stücks auf den Ablaufschlauchanschluss
am Detektorraum aufstecken.
4 Die losen Enden der beiden Silikonschläuche auf je ein Ende des Y-
Verbinders aufstecken.
5 Ein Ende des zweiten 40 cm langen Stücks auf das dritte Ende des Y-
Verbinders aufstecken.
Das lose Ende auf den rechten Ablaufschlauchanschluss an der
Bodenwanne aufstecken.
6 Ein Ende des zweiten Silikonschlauches auf den linken Ablauf-
schlauchanschluss an der Bodenwanne aufstecken.
4 Installation
21
￭￭￭￭￭￭￭￭
