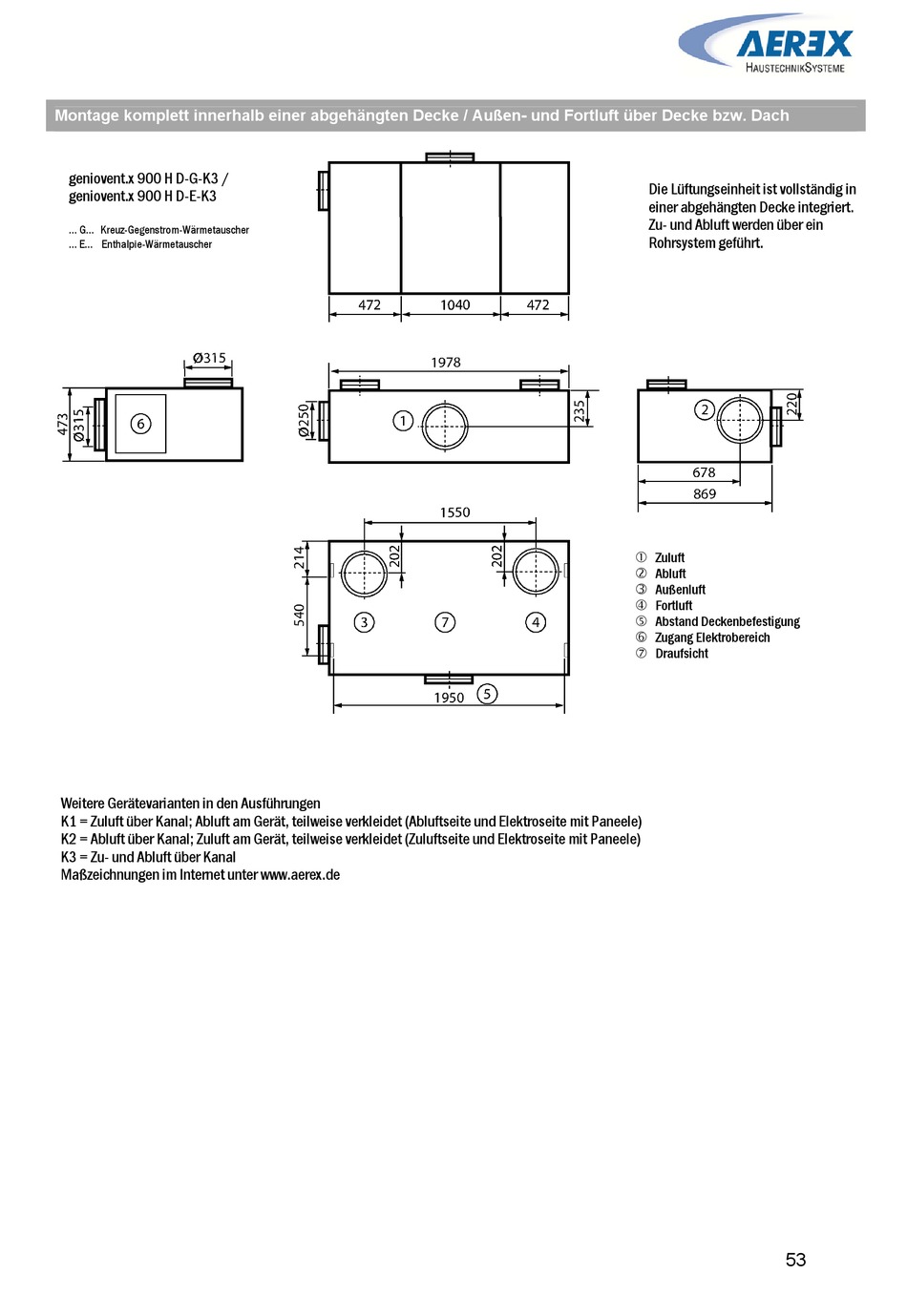

Montage komplett innerhalb einer abgehängten Decke / Außen- und Fortluft über Decke bzw. Dach
geniovent.x 900 H D-G-K3 /
geniovent.x 900 H D-E-K3
... G... Kreuz-Gegenstrom-Wärmetauscher
... E... Enthalpie-Wärmetauscher
Weitere Gerätevarianten in den Ausführungen
K1 = Zuluft über Kanal; Abluft am Gerät, teilweise verkleidet (Abluftseite und Elektroseite mit Paneele)
K2 = Abluft über Kanal; Zuluft am Gerät, teilweise verkleidet (Zuluftseite und Elektroseite mit Paneele)
K3 = Zu- und Abluft über Kanal
Maßzeichnungen im Internet unter www.aerex.de
Die Lüftungseinheit ist vollständig in
einer abgehängten Decke integriert.
Zu- und Abluft werden über ein
Rohrsystem geführt.
Zuluft
Abluft
Außenluft
Fortluft
Abstand Deckenbefestigung
Zugang Elektrobereich
Draufsicht
53
