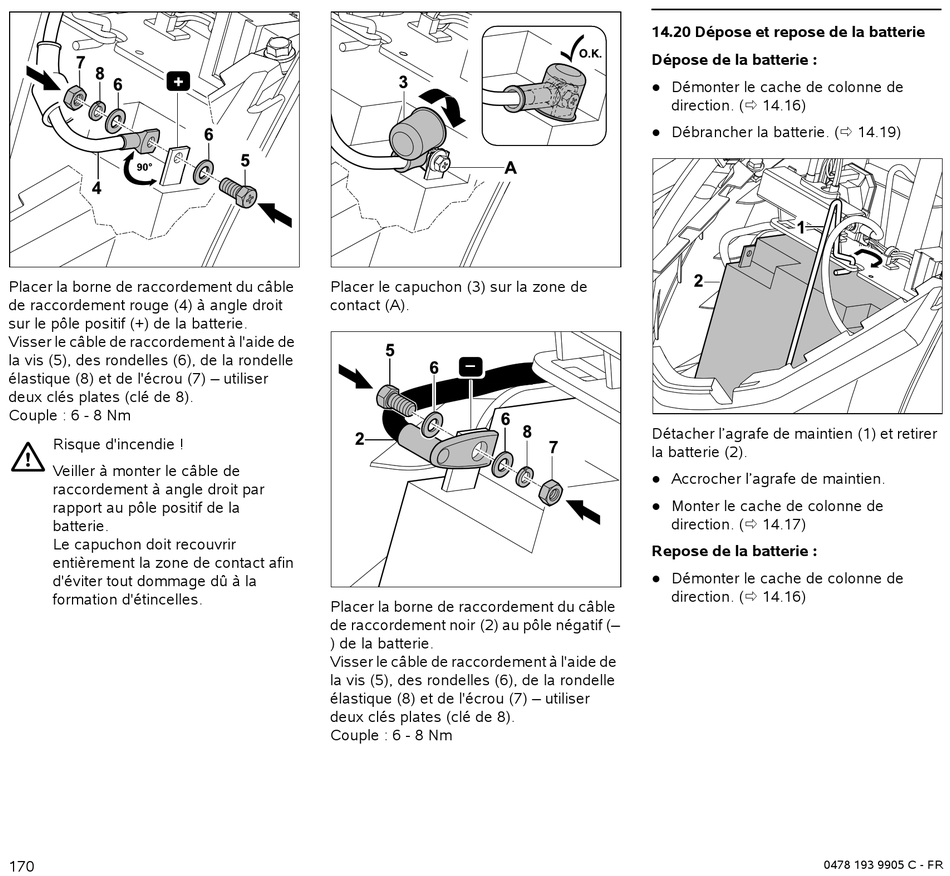

Placer la borne de raccordement du câble
de raccordement rouge (4) à angle droit
sur le pôle positif (+) de la batterie.
Visser le câble de raccordement à l'aide de
la vis (5), des rondelles (6), de la rondelle
élastique (8) et de l'écrou (7) – utiliser
deux clés plates (clé de 8).
Couple : 6 - 8 Nm
Risque d'incendie !
Veiller à monter le câble de
raccordement à angle droit par
rapport au pôle positif de la
batterie.
Le capuchon doit recouvrir
entièrement la zone de contact afin
d'éviter tout dommage dû à la
formation d'étincelles.
170
Placer le capuchon (3) sur la zone de
contact (A).
Placer la borne de raccordement du câble
de raccordement noir (2) au pôle négatif (–
) de la batterie.
Visser le câble de raccordement à l'aide de
la vis (5), des rondelles (6), de la rondelle
élastique (8) et de l'écrou (7) – utiliser
deux clés plates (clé de 8).
Couple : 6 - 8 Nm
14.20 Dépose et repose de la batterie
Dépose de la batterie :
● Démonter le cache de colonne de
direction. ( 14.16)
● Débrancher la batterie. ( 14.19)
Détacher l'agrafe de maintien (1) et retirer
la batterie (2).
● Accrocher l'agrafe de maintien.
● Monter le cache de colonne de
direction. ( 14.17)
Repose de la batterie :
● Démonter le cache de colonne de
direction. ( 14.16)
0478 193 9905 C - FR
