Stihl RT 4082.1 Gebrauchsanleitung Seite 354

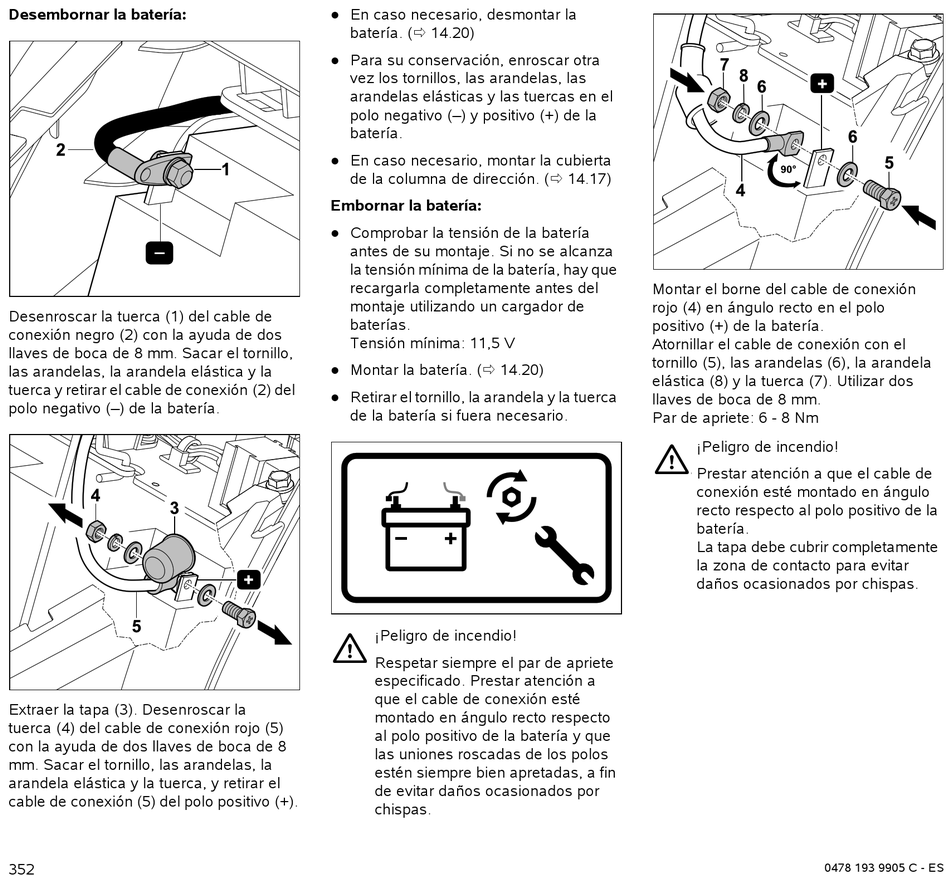

Desembornar la batería:
Desenroscar la tuerca (1) del cable de
conexión negro (2) con la ayuda de dos
llaves de boca de 8 mm. Sacar el tornillo,
las arandelas, la arandela elástica y la
tuerca y retirar el cable de conexión (2) del
polo negativo (–) de la batería.
Extraer la tapa (3). Desenroscar la
tuerca (4) del cable de conexión rojo (5)
con la ayuda de dos llaves de boca de 8
mm. Sacar el tornillo, las arandelas, la
arandela elástica y la tuerca, y retirar el
cable de conexión (5) del polo positivo (+).
352
● En caso necesario, desmontar la
batería. ( 14.20)
● Para su conservación, enroscar otra
vez los tornillos, las arandelas, las
arandelas elásticas y las tuercas en el
polo negativo (–) y positivo (+) de la
batería.
● En caso necesario, montar la cubierta
de la columna de dirección. ( 14.17)
Embornar la batería:
● Comprobar la tensión de la batería
antes de su montaje. Si no se alcanza
la tensión mínima de la batería, hay que
recargarla completamente antes del
montaje utilizando un cargador de
baterías.
Tensión mínima: 11,5 V
● Montar la batería. ( 14.20)
● Retirar el tornillo, la arandela y la tuerca
de la batería si fuera necesario.
¡Peligro de incendio!
Respetar siempre el par de apriete
especificado. Prestar atención a
que el cable de conexión esté
montado en ángulo recto respecto
al polo positivo de la batería y que
las uniones roscadas de los polos
estén siempre bien apretadas, a fin
de evitar daños ocasionados por
chispas.
Montar el borne del cable de conexión
rojo (4) en ángulo recto en el polo
positivo (+) de la batería.
Atornillar el cable de conexión con el
tornillo (5), las arandelas (6), la arandela
elástica (8) y la tuerca (7). Utilizar dos
llaves de boca de 8 mm.
Par de apriete: 6 - 8 Nm
¡Peligro de incendio!
Prestar atención a que el cable de
conexión esté montado en ángulo
recto respecto al polo positivo de la
batería.
La tapa debe cubrir completamente
la zona de contacto para evitar
daños ocasionados por chispas.
0478 193 9905 C - ES
