Systemeinheit
1.1

Maximalabmessungen von Erweiterungsbaugruppen

Hinweise zu den Der SIMATIC PC ist für den Einsatz von Baugruppen gemäß AT-/PCI-Spezi-
Baugruppen
fikation ausgelegt. Die Abmessungen der Baugruppen dürfen die angegebe-
nen Maße nicht überschreiten. Bei Überschreiten der Höhe sind Kontaktpro-
bleme, Fehlfunktionen sowie Montageschwierigkeiten nicht auszuschließen.
Die Abbildungen zeigen Karten voller AT-/PCI-Baulänge. Je nach Slot kön-
nen Einschränkungen bezüglich der Baulänge bestehen.
(Alle Maße in mm)
(Alle Maße ( ) in Zoll)

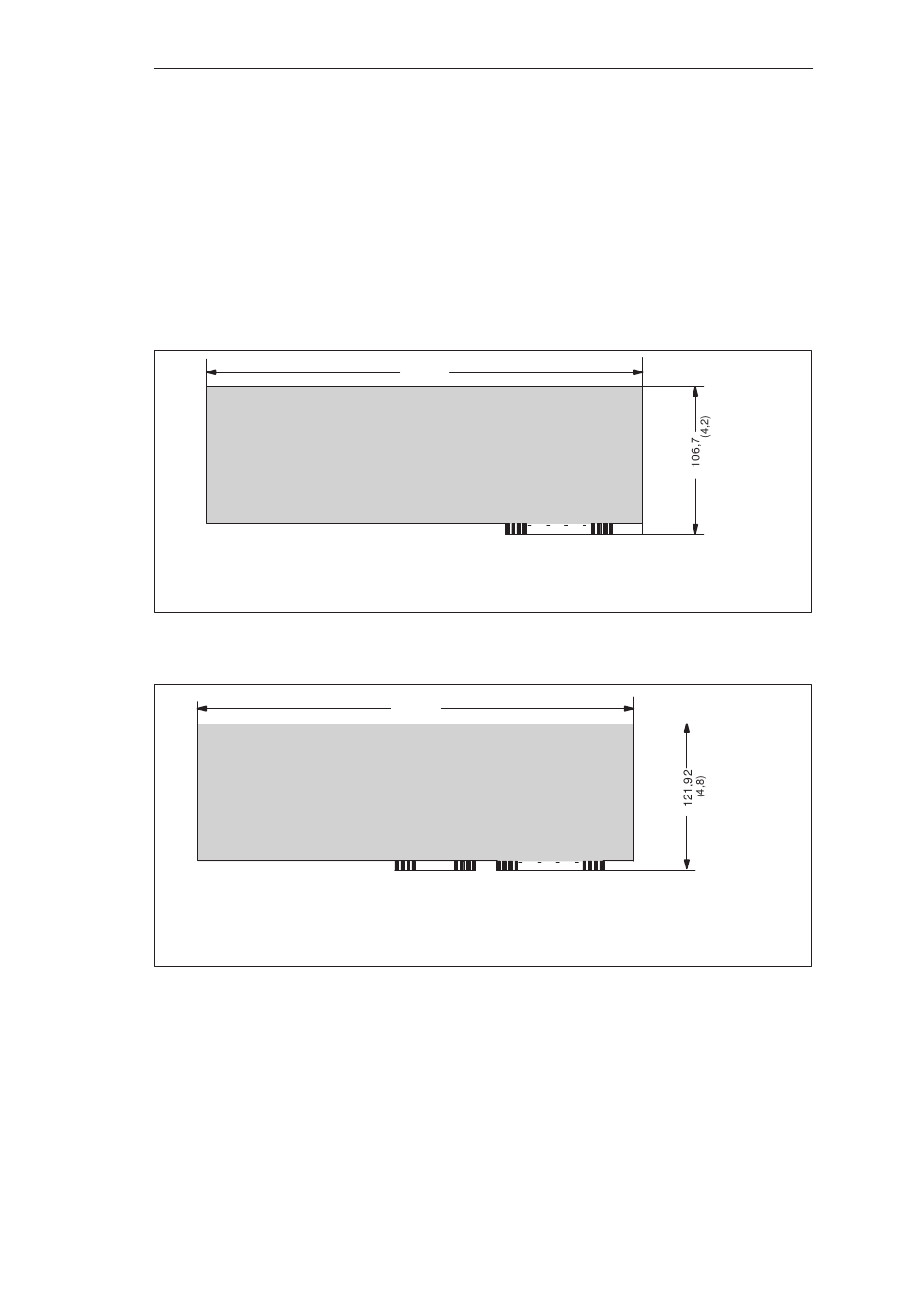

Bild 1-1 XT-Baugruppe
(Alle Maße in mm)
(Alle Maße in ( ) in Zoll)
Bild 1-2 AT-Baugruppe
1-2
(13,41)
340,7
A31
(13,41)
340,7
C18 C1 A31
A1
A1
SIMATIC PC, Technische Beschreibung
C79000-G7000-C799-02
