Überwachungsbaugruppe
Lage der Stecker
Das Bild 4-2 zeigt Ihnen die Lage der Stecker und Schalter auf der Überwa-
und Schalter chungsbaugruppe.
X2
X12
1
X10
1
X11
1
1
2
X6
1
3
X7 X5
1 1
X8
1 1
X4

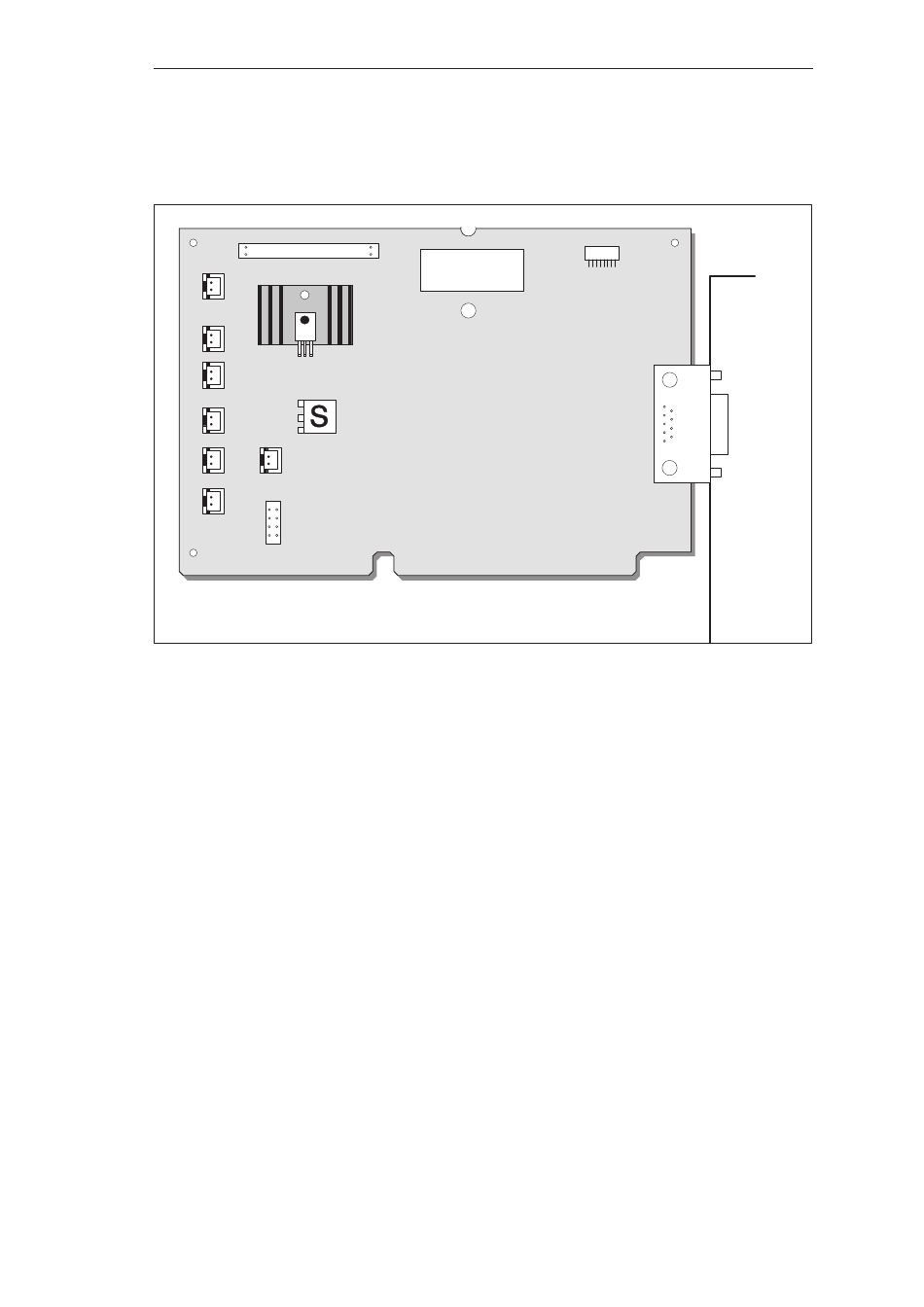

Bild 4-2 Lage der Stecker und Schalter auf der SafeCard
