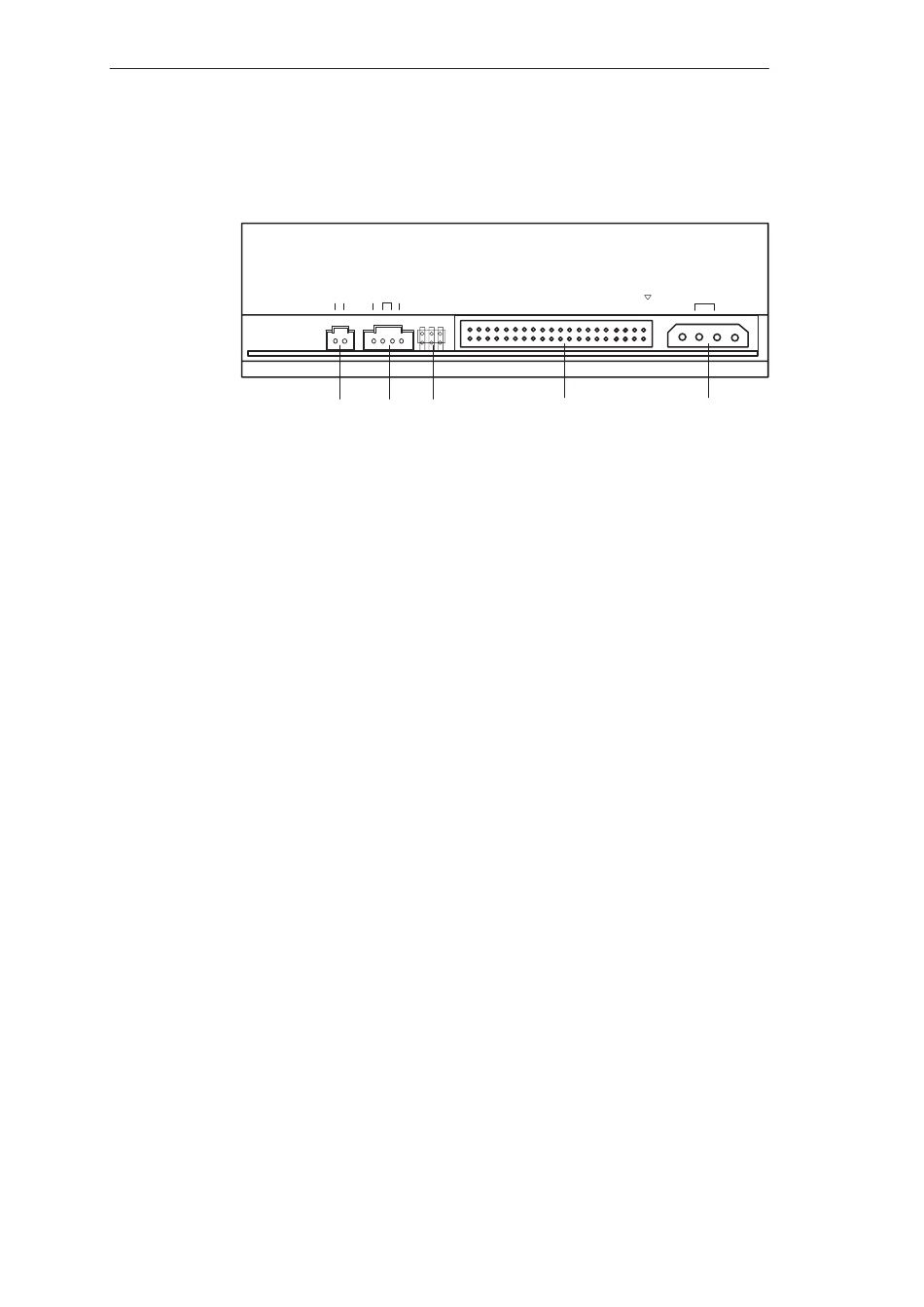

Rückseite,
Das Laufwerk ist als Single konfiguriert. Soll ein weiteres Laufwerk an diesem
Konfiguration Bus betrieben werden, muß einem Laufwerk der Status Master dem anderen der
Status Slave zugewiesen werden oder umgekehrt.
9 Digitaler Audio-
An diesen Ausgang kann ein Kabel für die Übertragung digitaler Audiodaten an-
ausgang
geschlossen werden.
10 Line-Ausgang
An diesen Ausgang kann ein Kabel für die Übertragung analoger Audiodaten
angeschlossen werden.
11 Steckbrücken
Über diese Steckbrücken wird das CD-Laufwerk konfiguriert (siehe Bild "Kon-
(Jumber)
figuration"). Bedeutung siehe Laufwerksaufdruck.
12 I/O-Bus-
Diese Buchse dient dem Anschluß eines Daten/Steuerkabels. Dieses Flachband-
Anschluß
kabel verbindet das CD-Laufwerk und den IDE-Kontroller.
13 Stromversor-
An diese Buchse wird das Stromversorgungskabel angeschlossen.
gungsanschluß
Notentnahme
Die folgende Prozedur dient der Entnahme einer CD wenn der Öffnen/Schlie-
ßen-Knopf durch Software abgeschaltet ist, oder keine Stromzufuhr zum Lauf-
werk besteht. In diesem Fall kann kein motorgesteuertes Ausfahren der CD-
Lade erfolgen.
1. Stellen Sie sicher, daß die Stromzufuhr zum Laufwerk unterbrochen ist (ev.
2. Führen Sie einen max. 1,3 mm dicken und mindestens 55 mm langen Gegen-
SIMATIC PC, Technische Beschreibung
C79000-G7000-C799-02
DIGITAL LINE
OUT OUT JUMPER
BLOCK
DIG GND R GND L
1 2 3
9 10 11
PC abschalten).
stand (z.B. eine aufgebogene Büroklammer) in die Notauswurf-Öffnung an
der Vorderseite des Laufwerks ein. Vorsichtiger Druck öffnet die Laufwerks-
lade etwa einen Zentimeter. Ziehen Sie die CD-Lade mit der Hand weiter
aus dem Gehäuse hervor und entnehmen Sie die CD.
CD-ROM-Laufwerk
I/O BUS
+5V
12
GND +12V
13
