Siemens SIMATIC PC RI45 PII Technische Beschreibung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrie PCs
  5. SIMATIC PC RI45 PII
  6. Technische beschreibung
Siemens SIMATIC PC RI45 PII Technische Beschreibung

Siemens SIMATIC PC RI45 PII Technische Beschreibung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIMATIC

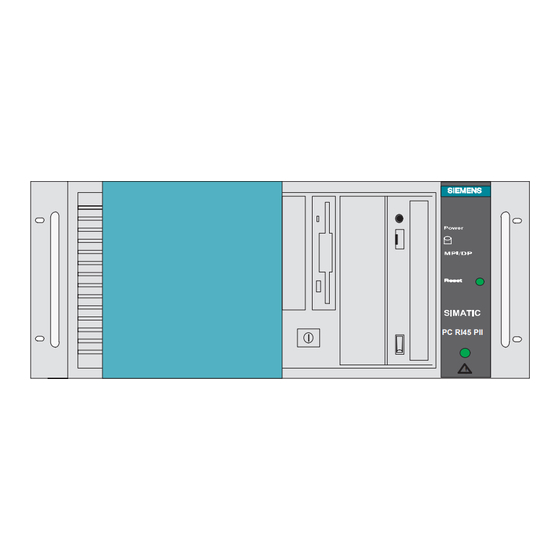

SIMATIC PC RI45 PII
Technische Beschreibung
Technical Description
C79000-G7074-C815-02
07/99
Deutsch
English
D
E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC PC RI45 PII

Inhaltszusammenfassung für Siemens SIMATIC PC RI45 PII

  • Seite 1 Deutsch English SIMATIC SIMATIC PC RI45 PII Technische Beschreibung Technical Description C79000-G7074-C815-02 07/99...
  • Seite 3 Inhaltsverzeichnis Systemeinheit Motherboard Busplatine/Bedienpanel/ SIMATIC Soundbaugruppe Überwachungsbaugruppe SIMATIC PC RI45 PII Festplattenlaufwerk Diskettenlaufwerk Technische Beschreibung CD-ROM Laufwerk Pufferbatterie Stromversorgung Steckleitungen SCSI-Option Stichwortverzeichnis C79000-G7000-C815-02 07/99...
  • Seite 4 Warnung Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -Komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport. sachge- mäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung...

  • Seite 5: Inhaltsverzeichnis

    Belegung der Parallel-Schnittstelle, X9 ......2-15 SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 6 ..........SIMATIC PC RI45 PII, Technische Beschreibung...
  • Seite 7 ..........Index-1 SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 8 Inhaltsverzeichnis SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 9: Systemeinheit

    Baugruppenniederhalter aus- und einbauen 1-16 1.3.10 Erweiterungsbaugruppe aus- und einbauen 1-17 1.3.11 Busplatine aus- und einbauen 1-17 1.3.12 CPU-Board aus- und einbauen 1-18 1.3.13 MPI/DP-Schnittstelle anschließen 1-19 1.3.14 Punkt-zu-Punkt-Kopplung 1-20 Fehler diagnostizieren 1-22 SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 10: Allgemeine Hinweise Zum Gerät

    Allgemeine Hinweise zum Gerät 1.1.1 Gerätevarianten Den SIMATIC PC RI45 PII gibt es in drei Gerätevarianten: Rack Diese Bauform ist für den Einbau in 19” Schränke und für den Rackeinbau vorgesehen. In dieser Ausprägung ist das Gerät mit einem Baugruppennieder- halter und einem Luftfilter ausgerüstet.

  • Seite 11: Maximalabmessungen Von Erweiterungsbaugruppen

    Systemeinheit 1.1.2 Maximalabmessungen von Erweiterungsbaugruppen Hinweise zu den Der SIMATIC PC RI45 PII ist für den Einsatz von Baugruppen gemäß Baugruppen AT-/PCI-Spezifikation ausgelegt. Die Abmessungen der Baugruppen dürfen die angegebenen Maße nicht überschreiten. Bei Überschreiten der Höhe sind Kontaktprobleme, Fehlfunktionen sowie Montageschwierigkeiten nicht aus- zuschließen.
  • Seite 12 Extender ausgestattet sein (dieser sollte zum Lieferumfang des langen PCI-Boards gehören). Mit diesem Extender können lange PCI-Baugruppen in den Führungsschienen von ISA- Baugruppen geführt werden. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 13: Strombedarf Der Komponenten (Maximalwerte)

    1,1 A Inaktiv 0,19 A 0,009 A Einschränkung bei Aus thermischen Gründen gelten bezüglich der maximalen Belastbarkeit der der Stromversor- Stromversorgung folgende Einschränkungen: gung Stromversorgung Einschränkung Standard-Stromversorgung (200 W) maximale Last 175 W SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 14: Aus- Und Einbauen Von Komponenten

    Richtlinien für elektrostatisch gefährdete Bauelemente in der Benutzeranlei- tung und am Ende dieses Kapitels nachzulesen (EGB-Richtlinie). Haftungsbeschrän- Alle technischen Daten und Zulassungen gelten nur für die von SIEMENS kung freigegebenen Erweiterungen. Für Funktionseinschränkungen beim Einsatz von Fremdgeräten und -komponenten kann keine Haftung übernommen wer- den.
  • Seite 15 Fassen Sie Bauelemente und Baugruppen nur am Rand an. Anschlußstifte und Leiterbahnen dürfen nicht berührt werden. Betreiben Sie das Gerät nie mit geöffnetem Deckel. Werkzeug Um Komponenten aus- und einzubauen, benötigen Sie Kreuzschlitz- (Nr. 1) und Torx-Schraubendreher (T10, T15 und T 20). SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 16: Luftfilter Wechseln (Ri45 Pii)

    Lüfterflügeln verletzen oder die Filtermatte in die Lüfter gezogen wird. Vorsicht Wenn die Lüfter in Betrieb sind, können Teile angesaugt werden. Das Schutzgitter darf nur bei ausgeschaltetem Gerät entfernt werden. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 17: Schiebetür Entfernen

    Schiebetür wieder zurückzuschieben. Wenn die Lüfterabdeckung vorher entfernt wurde, können Sie die Schiebetür ganz aus ihrer Schiene herausfahren und abnehmen. Wenn die Schiebetür geschlossen ist (ganz rechts), kann der Zugang zu den Laufwerken abgeschlossen werden. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 18: Öffnen Der Systemeinheit

    Safe Card (optionell) Busbaugruppe Grundbaugruppe DIMM Speicher (max. 3) VGA-Baugruppe Lüfterkäfig VR-Modul Anzeigenbaugruppe PII-CPU mit Kühlkörper Vorderer Lauf- 3,5”-Diskettenlaufwerk werksblock zwei Lüfter Ohne Querträger mit Niederhaltern dargestellt Bild 1-7 SIMATIC PC RI SIMATIC PC RI45 PII, Technische Beschreibung 1-10 C79000-G7000-C815-02...

  • Seite 19: Lüfter Aus- Und Einbauen

    Fädeln Sie die Verbindungskabel unten aus der Aussparung heraus, dann können Sie die beiden Lüfter herausnehmen. Beim Einbauen der Lüfter gehen Sie bitte in umgekehrter Reihenfolge vor. Klammern Bild 1-8 Lüfterkäfig entfernen SIMATIC PC RI45 PII, Technische Beschreibung 1-11 C79000-G7000-C815-02...

  • Seite 20: 3,5"-Floppy-Laufwerk Aus- Und Einbauen

    Floppylaufwerk. Befestigungs- schrauben Bild 1-9 Ausbauen des Diskettenlaufwerks Beim Einbauen des Diskettenlaufwerks gehen Sie bitte in umgekehrter Reihenfolge vor. Der PIN 1 ist am Kabel durch eine Färbung gekennzeichnet. SIMATIC PC RI45 PII, Technische Beschreibung 1-12 C79000-G7000-C815-02...

  • Seite 21: Laufwerksblock (Frontseite) Aus- Und Einbauen

    Um das Laufwerk selbst auszutauschen oder in den zweiten freien Platz ein- zubauen, müssen Sie 4 Schrauben lösen bzw. eindrehen (je 2 Schrauben oben und unten). Beim Einbauen des Laufwerkblocks gehen Sie bitte in umgekehrter Reihen- folge vor. SIMATIC PC RI45 PII, Technische Beschreibung 1-13 C79000-G7000-C815-02...

  • Seite 22: Festplattenlaufwerke (Rückseite) Aus- Und Einbauen

    Schraube ist innen von oben zugänglich. Die Festplatten werden oben und unten mit der Halterung verschraubt. Danach sind noch die Steckverbindungen der Festplatten an die entspre- chenden Steckleisten und an die Stromversorgung anzuschließen. Befestigungsschrauben Bild 1-11 Festplattenlaufwerke aus- und einbauen SIMATIC PC RI45 PII, Technische Beschreibung 1-14 C79000-G7000-C815-02...

  • Seite 23: Anzeigeplatine Aus- Und Einbauen

    Dann kann die Anzeigeplatine aus den Rasthaken gehebelt werden (Bild 1-12). Rasthaken Bild 1-12 Anzeigeplatine herausnehmen Nach dem Abschrauben (mit 2 Imbusschrauben) des rechten Griffes in- klusive Frontblech kann die Panelblende nach vorne abgenommen wer- den. SIMATIC PC RI45 PII, Technische Beschreibung 1-15 C79000-G7000-C815-02...

  • Seite 24: Baugruppenniederhalter Aus- Und Einbauen

    – Ritzen Sie das Schieberelement an der Oberkante des Halters mit ei- nem Messer ein und brechen Sie es ab. – Den Überhang mit einem scharfen Seitenschneider abzwicken oder mit einer Bügelsäge abtrennen. SIMATIC PC RI45 PII, Technische Beschreibung 1-16 C79000-G7000-C815-02...

  • Seite 25: Erweiterungsbaugruppe Aus- Und Einbauen

    5 Schrauben lösen (2 Schrauben vorne mit Abstandshalter zur CPU-Bau- gruppe und 3 Schrauben hinten). Busplatine nach oben aus dem Stecker zum CPU-Board ziehen. Beim Einbauen der Baugruppe gehen bitte Sie in umgekehrter Reihen- folge vor. SIMATIC PC RI45 PII, Technische Beschreibung 1-17 C79000-G7000-C815-02...

  • Seite 26: Cpu-Board Aus- Und Einbauen

    Bild 1-14 CPU-Baugruppe ausbauen Beim Einbauen der Baugruppe gehen Sie bitte in umgekehrter Reihenfolge vor. Als Ersatzteil wird das CPU-Board ohne Prozessor, Prozessorhalter, Kühlkör- per, Speichermodule, VR-Modul, Busplatine und Trägerblech geliefert. SIMATIC PC RI45 PII, Technische Beschreibung 1-18 C79000-G7000-C815-02...

  • Seite 27: Mpi/Dp-Schnittstelle Anschließen

    BUS-DP-Netz sind Übertragungsraten von 9,6 kBaud bis 12 MBaud mit der MPI/DP-Schnittstelle möglich. Hinweis Informationen zum Aufbau eines PROFIBUS-DP-Netzes finden Sie im Handbuch ”Aufbauen einer S7-300” Best.-Nr. 6ES7030-0AA00-8AA0. * Potentialtrennung innerhalb des Sicherheitskleinspannungs-Stromkreises (SELV) SIMATIC PC RI45 PII, Technische Beschreibung 1-19 C79000-G7000-C815-02...

  • Seite 28: Punkt-Zu-Punkt-Kopplung

    Anordnung eine fehlerfreie Übertragung bis 1000 m mög- lich. Getestet wurde die Übertragung mit dem AS511-Protokoll (immer nur ein Sender zur gleichen Zeit). Hinweis Das Störfeld des Störers nimmt mit dem Quadrat der Entfernung ab. SIMATIC PC RI45 PII, Technische Beschreibung 1-20 C79000-G7000-C815-02...
  • Seite 29 Empfangsdiode über die Steckleitung mit Masse als Re- fernungen von bis ferenz verbunden. Leitungen verschiedener Längen stehen unter der Bestell- zu 1000 m nummer 6ES5 734-2xxx0 zur Verfügung (xxx steht für den Längenschlüssel). SIMATIC PC RI45 PII, Technische Beschreibung 1-21 C79000-G7000-C815-02...

  • Seite 30: Fehler Diagnostizieren

    Setup-Eintrag überprüfen stelle auf ”disabled” gestellt bewegen Mauszeiger bewegt sich ungleich- Kugel der Maus ist verschmutzt Mauskugel und Gehäuse reini- mäßig Laufwerksabdeckung läßt sich Filterblende sitzt nicht richtig Filterblende andrücken nicht öffnen SIMATIC PC RI45 PII, Technische Beschreibung 1-22 C79000-G7000-C815-02...

  • Seite 31: Motherboard

    Übersicht über die Komponenten und Schnittstellen Prozessor Speicher Pufferbatterie austauschen Blockschaltbild der Grundbaugruppe HW-Schnittstellen Stecker- und Schnittstellenbelegung Interruptbelegung 2-20 HW-Adressen 2-21 2.10 DMA-Kanäle 2-24 2.11 Ändern der Gerätekonfiguration mit BIOS-SETUP 2-25 2.12 Diagnose-Meldungen (Port 80) 2-50 SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 32: Übersicht Über Die Komponenten Und Schnittstellen

    Schnittstelle für PS2-Tastatur Standard Trackball wird unterstützt Mouse PS2-Mouse-Schnittstelle Standard Seriell COM1/25-pol. TTY und V24 COM2/9-pol. Standard Parallel Standard-, bidirektional, EPP- und 25-pol. D-Sub ECP-Mode BIOS Update via Software 512K in 4 Pages CDROM 32-fach-Speed SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 33: Prozessor

    BIOS upgedated werden. Passende Kombinationen antnehmen Sie bitte dem Produktpass oder fragen Sie ihre zuständige Hotline. Standard- Einstellungen Bild 2-1 Standardeinstellung der Schalter S2 (1..4) und S3 (1..4) für 333 MHz Pentium PII CPU SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 34: Speicher

    5. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Vorsicht Kurzschlußgefahr! Durch falsches Stecken des DIMM-Moduls kann das Modul und die Grund- platine zerstört werden. Beachten Sie, daß die Kontakte des DIMM-Moduls und des Stecksockels fluchten. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 35: Pufferbatterie Austauschen

    Verbrauchte Batterien müssen nach den örtlichen Vorschriften entsorgt wer- den (Sondermüll). Bei Rückgabe können die Materialien wiederverwendet werden. SETUP neu Nach einem Batteriewechsel müssen Sie die Konfigurationsdaten Ihres PC einstellen mit Hilfe des Programms SETUP neu einstellen. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 36: Blockschaltbild Der Grundbaugruppe

    Blockschaltbild der Grundbaugruppe Die Grundbaugruppe wird in zwei Versionen ausgeliefert: Rack und Desktop: ohne Soundschnittstelle Tower: mit Soundschnittstelle Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Bild 2-2 Grundplatine SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 37: Hw-Schnittstellen

    Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Ì Prozessor gesteckt auf X12 Bild 2-3 Grundplatine SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 38 Lautsprecheranschluß für USB-Soundbaugruppe des RI45 PII Tower intern Anschluß für CD-ROM-Linie Ausgang im RI45 PII Tower X160 intern Resettaste, Lautsprecher, Statusanzeige, Spgsvers. Frontelektronik, X414 intern Anschluß für Standby/Betriebs-Schalter Schalter2 CPU-Takt, Flash EPROM, TTY-Schnittstelle Schalter3 CPU-Takt, Bus-Takt SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 39: Stecker- Und Schnittstellenbelegung

    Stecker- und Schnittstellenbelegung 2.7.1 Belegung des VRM-Slots, X27 Pin-Nr. Bedeutung Pin-Nr. Bedeutung Reserved 12Vin Reserved UP_N Reserved OUTEN VID1 VID2 VID3 VID4 PWRGOOD VCCp VCCp VCCp VCCp VCCp VCCp VCCp VCCp VCCp VCCp VCCp SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 40: Belegung Der Ide-Schnittstellen, X3 Secondary, X4 Primary

    2.7.2 Belegung der IDE-Schnittstellen, X3 secondary, X4 primary Pin-Nr. Bedeutung Pin-Nr. Bedeutung PDREQ Ground Ground IOW_N Ground IOR_N Ground IORDY DACK_N Ground ISAD7 AD_1 reserved AD_0 AD_2 CS1_N CS3_N Ground HDACT_N Ground SIMATIC PC RI45 PII, Technische Beschreibung 2-10 C79000-G7000-C815-02...

  • Seite 41: Belegung Des Eisa-Risers X1 Auf Dem Grundboard

    SIMATIC PC RI45 PII, Technische Beschreibung 2-11 C79000-G7000-C815-02...

  • Seite 42: Anschluß Der Batterie, X24

    – 2.7.5 PS/2-Mausanschluß, X7 Pin-Nr. Bedeutung Trackball-Daten Ground +5V, fused Trackball-Clock 2.7.6 Tastatur-Mausanschluß, X6 Pin-Nr. Bedeutung Key-Daten Trackball-Daten Ground +5V, fused Key-Clock Trackball-Clock Ansicht auf die Buchse Bild 2-4 Minidinbuchse X6, X7 SIMATIC PC RI45 PII, Technische Beschreibung 2-12 C79000-G7000-C815-02...

  • Seite 43: Belegung Der Com 1 Schnittstelle, X10

    9 +TTY-Empfangsdaten Eingang 22 ankommender Ruf Eingang (RI/M3) (RxD) 10 –TTY-Empfangsdaten Eingang 23 nicht belegt (RxD) 11 nicht belegt 24 nicht belegt 12 nicht belegt 25 nicht belegt 13 nicht belegt Gehäuse Ground SIMATIC PC RI45 PII, Technische Beschreibung 2-13 C79000-G7000-C815-02...

  • Seite 44: Belegung Der Floppy-Schnittstelle X50

    Ground WR_DAT_N Ground WR_GAT_N Ground TRACK_N0 Ground WR_PRT_N MED_IDO RD_DAT_N Ground SIDE_1_N MED_ID1 DCHG_N 2.7.9 Belegung der COM 2 Schnittstelle, X11 Pin-Nr. Bedeutung Ground Gehäuse Ground Bild 2-5 Serielle Schnittstelle COM 2 SIMATIC PC RI45 PII, Technische Beschreibung 2-14 C79000-G7000-C815-02...

  • Seite 45: Belegung Der Parallel-Schnittstelle, X9

    Belegung der Parallel-Schnittstelle, X9 Pin-Nr. Bedeutung CLK_N DAT0 DAT1 DAT2 DAT3 DAT4 DAT5 DAT6 DAT7 ACK_N BUSY SLCT Auto Feed ERR_N INI_N Select in 18–25 Ground Gehäuse Ground Bild 2-6 Parallele Schnittstelle LPT 1 SIMATIC PC RI45 PII, Technische Beschreibung 2-15 C79000-G7000-C815-02...

  • Seite 46: Belegung Vom Safecardanschluß, X15

    Belegung der Anzeige Tableau, X160 Pin-Nr. Bedeutung GROUND Reset, 10mA DP12-LED, 10mA +5V, strombegrenzt HD-LED, 10mA Standby/Power LED, 10mA Speaker negativ 2.7.13 Belegung des PS/2-Versorgungs-Stecker, X80 Pin-Nr. Bedeutung PowerGood –12V Ground Ground SIMATIC PC RI45 PII, Technische Beschreibung 2-16 C79000-G7000-C815-02...

  • Seite 47: Belegung Des Ps/2-Versorgungs-Stecker, X90

    –5V 2.7.15 Belegung des PS/2-Versorgungs-Stecker, X100 Pin-Nr. Bedeutung Ground Ground Ground 2.7.16 Belegung des PS/2-Versorgungs-Stecker, X120 Pin-Nr. Bedeutung AUX-5V PSOFF Ground 2.7.17 Belegung der Lüfterversorgung, X26, X30 Pin-Nr. Bedeutung 0V Lüfter, geschaltet SIMATIC PC RI45 PII, Technische Beschreibung 2-17 C79000-G7000-C815-02...

  • Seite 48: Belegung Des Standby-Betrieb-Schalter Anschlusses X414

    Motherboard 2.7.18 Belegung des Standby-Betrieb-Schalter Anschlusses X414 Pin-Nr. Bedeutung Schalterleitung Masse 2.7.19 Belegung MPI/DP D-Sub-Buchse, X800 Pin-Nr. Bedeutung LTG_B RTSAS Ground pot. getrennt 5V pot.-getrennt LTG_A RTS_PG Bild 2-7 MPI/DP-Buchse SIMATIC PC RI45 PII, Technische Beschreibung 2-18 C79000-G7000-C815-02...

  • Seite 49: Mikrophon, 3,5 Mm Klinkenbuchse

    Einstellung der S2(4) S3(4) S3(3) S3(2) S3(1) ISA-Bus PCI- CPU- CPU-Core Takt Bus- Bus- Takt (CPU- CPU-Frequenz Takt Takt intern) 8.25MHz 33MHz 66MHz 266MHz 8.25MHz 33MHz 66MHz 300MHz 8.25MHz 33MHz 66MHz 333MHz SIMATIC PC RI45 PII, Technische Beschreibung 2-19 C79000-G7000-C815-02...

  • Seite 50: Interruptbelegung

    Diese Komponenten können über BIOS SETUP disabled werden. Die Funktionen stehen dann nicht mehr zur Verfügung, die Resourcen wer- den frei für andere Komponenten. Die Onboard MPI/DP-Schnittstelle ist Plug&Play fähig, die belgten Resourcen werden vom BIOS verwaltet. SIMATIC PC RI45 PII, Technische Beschreibung 2-20 C79000-G7000-C815-02...

  • Seite 51: Hw-Adressen

    COM4, sonst frei reserviert / frei 02F0 02F8 reserviert für GBIP reserviert / frei 02F8 02FF COM2 abschaltbar 0300 031F frei 0320 032F reserviert für SafeCard reserviert/frei 0330 033F i.d.R. unbenutzt frei SIMATIC PC RI45 PII, Technische Beschreibung 2-21 C79000-G7000-C815-02...
  • Seite 52 SINEC H1 (CP1413), sonst frei reserviert / frei 0400 +LPT ECP LPT PCI BUS 0CF8 0CFB PCI config index PCI BUS 0CFC 0CFF PCI config data PCI BUS FF00 FF07 IDE Bus Master Register PCI BUS SIMATIC PC RI45 PII, Technische Beschreibung 2-22 C79000-G7000-C815-02...

  • Seite 53: Hardware-Adressenplan

    1800 0000 FFEF FFFF 4G-128M- PCI Erweiterung 1023k FFF0 0000 FFFD FFFF 1023k-128 ISA-Memory, reserviert für Dual-Port- frei FFFE 0000 FFFF FFFF 128k Spiegelung des System-BIOS ( von 000E 0000 .. 000F FFFF) SIMATIC PC RI45 PII, Technische Beschreibung 2-23 C79000-G7000-C815-02...

  • Seite 54: Dma-Kanäle

    Sound (nur RI45 PII Tower) * 8/16 Bit Sound (nur RI45 PII Tower) * 8/16 Bit Floppy 8/16 Bit Kaskadierung der DMA-Controller 16 Bit frei 16 Bit frei 16 Bit frei * abschaltbar durch Deaktivieren der Soundschnittstelle SIMATIC PC RI45 PII, Technische Beschreibung 2-24 C79000-G7000-C815-02...

  • Seite 55: Ändern Der Gerätekonfiguration Mit Bios-Setup

    Parameter der Masken eingestellt. SETUP-Menüs Auf den folgende Seiten sind die verschiedenen Menüs und Submenüs darge- stellt. Dem ”Item Specific Help” Teil des jeweiligen Menüs können Sie In- formationen für den selektierten SETUP-Eintrag entnehmen. SIMATIC PC RI45 PII, Technische Beschreibung 2-25 C79000-G7000-C815-02...
  • Seite 56 System Memory: 640 KB Extended Memory: 69 MB Bedienzeile Help Select Item + / – Change Values Setup Defaults Exit Select Menu Enter Select Sub-Menu Save and Exit Bild 2-10 Beispiel: SETUP-Mainmenü SIMATIC PC RI45 PII, Technische Beschreibung 2-26 C79000-G7000-C815-02...
  • Seite 57 (ohne Änderung) oder mit Return (ausgewählte Einstellung wird nach “Re- boot” wirksam) verlassen. Bei den mit Dreiecken gekennzeichneten Zeilen werden Untermenüs geöff- net. Die Untermenüs werden mit ESC verlassen, die gewählten Einstellungen werden nach “Re-boot” wirksam. SIMATIC PC RI45 PII, Technische Beschreibung 2-27 C79000-G7000-C815-02...

  • Seite 58: Das Main Menü

    Einstellung von Memory-Optionen Boot Options zur Einstellung von Boot-Optionen Keyboard zur Einstellung der Tastaturschnittstelle (z. B. NUM-Lock, auto Features report rate) Hardware Options zur Einstellung von PC RI 45 Hardware Optionen SIMATIC PC RI45 PII, Technische Beschreibung 2-28 C79000-G7000-C815-02...
  • Seite 59 Diskettenlaufwerk vorhanden ist.(Standardeinstel- lung für Diskettenlaufwerk B) [360 KB,5 1/4”] [1.2 MB,5 1/4”] [720 KB,3 1/2”] [1.44 MB, 3 1/2”] Standardeinstellung für das eingebaute Diskettenlaufwerk A [2.88 MB, 3 1/2”] SIMATIC PC RI45 PII, Technische Beschreibung 2-29 C79000-G7000-C815-02...
  • Seite 60 Wählen Sie “User” wenn Sie den Festplattentyp selbst definieren möchten, zusätzlich müssen Sie dann auch die anderen Felder wie z. B. Cylinder, Heads, Sectors/Track, WritePrecomp gemäß des Festplattentypes einstellen. SIMATIC PC RI45 PII, Technische Beschreibung 2-30 C79000-G7000-C815-02...
  • Seite 61 Hier wird die Laufwerkskapazität für “Logical (L) x Block (B) x Adressing Capacity (A) dargestellt. Maximal darstellbare Kapazität: bis 2 TB (Blockgröße 512 Byte). Bei Laufwerken größer 8,4 GB wird bei “Maximum LBA Capacity” ein größerer Wert als bei “Maximum CHS Capacity” angezeigt. SIMATIC PC RI45 PII, Technische Beschreibung 2-31 C79000-G7000-C815-02...
  • Seite 62 [Disabled] Cache ist abgeschaltet [Write Through] Ein Schreibzugriff wird erst nach dem Eintrag im Hauptspei- cher abgeschlossen [Write Back] Ein Schreibzugriff wird sofort abgeschlossen, der Eintrag ins RAM erfolgt im Hintergrund SIMATIC PC RI45 PII, Technische Beschreibung 2-32 C79000-G7000-C815-02...
  • Seite 63 Reihenfolge von welchem Gerät zuerst ein System- start (Bootversuch) durchgeführt werden soll festgelegt werden. Removable Devices: Hiermit werden zukünftige ATAPI- Laufwerke wie z.B. LS120 bezeichnet. Bei dem Eintrag ‘enabled’ ist das jeweilige Feature freigegeben, bei ‘disabled’ gesperrt. SIMATIC PC RI45 PII, Technische Beschreibung 2-33 C79000-G7000-C815-02...

  • Seite 64: Untermenü Diskette Boot Device

    Press <Esc> to exit the menu. Help Select Item + / – Change Values Setup Defaults Exit Select Menu Enter Select Sub-Menu Save and Exit Bild 2-16 Untermenü ”Diskette Boot Device” SIMATIC PC RI45 PII, Technische Beschreibung 2-34 C79000-G7000-C815-02...
  • Seite 65 Numlock Schaltet Numlock nach PowerOn ein oder aus Key Click Ein Tastendruck wird durch einen “KLICK” hörbar. Keyboard auto-repeat rate Erhöhung der automatischen Tastenwiederholungsrate Keyboard auto-repeat delay Einschaltverzögerung der automatischen Tastenwie- derholung SIMATIC PC RI45 PII, Technische Beschreibung 2-35 C79000-G7000-C815-02...
  • Seite 66 Der IRQ 12 ist belegt. external Die PS/2 Schnittstelle ist aktiviert, IRQ12 ist belegt. Der Tastaturtrackball ist gesperrt. disabled Die PS/2 Schnittstelle ist deaktiviert, IRQ12 ist verfügbar. Wird nur bei RI45 PII Tower angezeigt SIMATIC PC RI45 PII, Technische Beschreibung 2-36 C79000-G7000-C815-02...

  • Seite 67: Das Advanced Menü

    [Primary & Secondary] Zwei IDE-Schnittstellen für max vier Laufwerke [Disabled] keine lokale IDE-Schnittstelle Large Disk [DOS] Die Laufwerkstabellen werden gemäß Access Mode Enhanced IDE kompatible DOS-Laufwerkszu- griffe aufgebaut. [OTHER] Die Tabellen werden nicht angepaßt. SIMATIC PC RI45 PII, Technische Beschreibung 2-37 C79000-G7000-C815-02...

  • Seite 68: Configuration

    Mit dieser Einstellung wählen Sie die Betriebsart der Drucker- schnittstelle aus. Diese Einstellung müssen Sie auf das von Ihnen Internal LPT1 angeschlossene Datenendgerät anpassen. Die Einstellung können Sie den entsprechenden Geräteunterlagen entnehmen. SIMATIC PC RI45 PII, Technische Beschreibung 2-38 C79000-G7000-C815-02...
  • Seite 69 [Auto Select] PCI IRQ line 4: [Auto Select] Help Select Item + / – Change Values Setup Defaults Exit Select Menu Enter Select Sub-Menu Save and Exit Bild 2-21 Untermenü ”PCI Configuration” SIMATIC PC RI45 PII, Technische Beschreibung 2-39 C79000-G7000-C815-02...
  • Seite 70 Slot kann nur als PCI-Slave arbeiten. Latency Timer [Default] die Anzahl der aktiven PCI-Clockzyklen der Masterbaugruppen werden von der Bau- gruppe bestimmt [0020H mit diesen Einstellungen werden die maximalen aktiven PCI-Clockzyklen auf den 00E0H] gewählten Wert eingestellt. SIMATIC PC RI45 PII, Technische Beschreibung 2-40 C79000-G7000-C815-02...
  • Seite 71 IRQ 15: [Available] Help Select Item + / – Change Values Setup Defaults Exit Select Menu Enter Select Sub-Menu Save and Exit Bild 2-23 Untermenü ”PCI / PNP ISA IRQ Resource Exclusion” SIMATIC PC RI45 PII, Technische Beschreibung 2-41 C79000-G7000-C815-02...
  • Seite 72 INT - D Slot 2 PCI-Baugruppen-Interrupt PCI IRQ Line 1 INT - B PCI-IRQ Line 2 INT - C PCI IRQ Line 3 INT - D PCI IRQ Line 4 INT - A SIMATIC PC RI45 PII, Technische Beschreibung 2-42 C79000-G7000-C815-02...

  • Seite 73: Das Security Menü

    Taste ”Return” gelöscht und somit deaktiviert werden. word Set User Dieses Feld öffnet den Dialog zur Passworteingabe. Nach korrek- ter Eingabe der User-Passwortes kann dieses durch Neueingabe Password geändert, mit der Taste ”Return” gelöscht und somit deaktiviert werden. SIMATIC PC RI45 PII, Technische Beschreibung 2-43 C79000-G7000-C815-02...
  • Seite 74 Damit dieser Zugriffsschutz aktiv ist , muß ”Passwort on boot ” Diskette acces [enabled] sein. Supervisor Diskettenzugriffe sind nur nach Eingabe des Supervi- sor-Passwortes beim Booten möglich. User Diskettenzugriffe sind nur nach Eingabe des User Passwortes beim Booten möglich. SIMATIC PC RI45 PII, Technische Beschreibung 2-44 C79000-G7000-C815-02...

  • Seite 75: Das Power Menü

    ..Minuten nachdem Ihr PG in den Suspend- 40, 60] Mode gehlt. Im Suspend-Mode wird die CPU angehalten und kann nur durch einen Inter- rupt wieder gestartet werden, z.B. Tastatur, Mouse, Com1/2, Festplatte. SIMATIC PC RI45 PII, Technische Beschreibung 2-45 C79000-G7000-C815-02...
  • Seite 76 Monitor veranlaßt selbst in den Standby-Mode zu gehen. [Suspend Off] heißt, daß die Synchronsignale im Suspend- mode zur VGA-Schnittstelle abgeschaltet werden. [Always On] Monitor bleibt immer in Betrieb. SIMATIC PC RI45 PII, Technische Beschreibung 2-46 C79000-G7000-C815-02...

  • Seite 77: Das Version Menü

    Supervisor. CPU Type Pentium II CPU Speed 333 MHz Help Select Item + / – Change Values Setup Defaults Exit Select Menu Enter Select Sub-Menu Save and Exit Bild 2-28 Untermenü ”Version” SIMATIC PC RI45 PII, Technische Beschreibung 2-47 C79000-G7000-C815-02...

  • Seite 78: Das Exit Menü

    Saving Changes start mit den alten Parametern ausgeführt. Get Default Alle Parameter werden auf sichere Werte eingestellt. Values Load Previous die letzten gespeicherten Werte werden erneut geladen. Values Save Changes Sichern aller Setupeinträge. SIMATIC PC RI45 PII, Technische Beschreibung 2-48 C79000-G7000-C815-02...
  • Seite 79 2F8, IRQ3 Internal LPT1: 378, IRQ7 LPT Mode: output only CRT resolution: CRT 640 x 480: 75 Hz CRT 800 x 600: 75 Hz CRT 1024 x 768: 75 Hz Internal Mouse: External SIMATIC PC RI45 PII, Technische Beschreibung 2-49 C79000-G7000-C815-02...

  • Seite 80: Diagnose-Meldungen (Port 80)

    I/O-Port 80h ausgegeben. Mit der optionellen SafeCard werden die I/O- Port 80h-Ausgaben an der Gerätefront im Hex-Code dargestellt. Umsetzungstabelle der Beep-Codes in Hex-Darstellung: Beep-Töne Hex-Code BBBB BBBB BBBB BBBB BBBB BBBB BBBB BBBB Beispiel: BBBB Tonfolge Hex-Code Shutdown code prüfen Bedeutung SIMATIC PC RI45 PII, Technische Beschreibung 2-50 C79000-G7000-C815-02...
  • Seite 81 Power On Self Test starten TP_CPU_INIT CPU initialisieren TP_CPU_CACHE_ON Cache einschalten TP_FDISK_INIT Hard Disk initialisieren TP_PM_INIT Power Management initialisieren TP_8742_INIT Baustein 8742 initialisieren TP_DMA_INIT DMA-Bausteine initialisieren TP_RESET_PIC Interrupt-Controller rücksetzen TP_COMPUTE_SPEED Taktgeschwindigkeit ermitteln SIMATIC PC RI45 PII, Technische Beschreibung 2-51 C79000-G7000-C815-02...
  • Seite 82 Nondisposable Segment anzeigen TP_ERROR_MSGS Post Fehler anzeigen TP_TEST_CONFIG SETUP-Unstimmigkeiten prüfen TP_HW_INTS IRQ-Vektoren setzen TP_COPROC Prüfen ob CO-Prozessor vorhanden TP_CLEAR_HUGE_ES ES wieder zurückschalten TP_IO_BEFORE IO-Bausteine sperren TP_BIOS_INIT Diverse Initialiserungen TP_INIT_EXT_BDA Externe BIOS-Daten-Bereich initialisieren SIMATIC PC RI45 PII, Technische Beschreibung 2-52 C79000-G7000-C815-02...
  • Seite 83 Fehler prüfen TP_POST_DONE Ende des Selbsttests TP_CLEAR_SCREEN Bildschirm löschen TP_PASSWORD Passwort Abfrage (Option) TP_PARITY Parity Merker löschen TP_BOOT_MENU BootMenu anzeigen (Option) TP_PREPARE_BOOT Boot vorbereiten TP_INT19 Booten über Interrupt 19 Meldung nach komplettem Hochlauf SIMATIC PC RI45 PII, Technische Beschreibung 2-53 C79000-G7000-C815-02...
  • Seite 84 Motherboard SIMATIC PC RI45 PII, Technische Beschreibung 2-54 C79000-G7000-C815-02...
  • Seite 85 Busplatine/Bedienpanel/Soundbaugruppe Kapitelübersicht Im Kapitel finden Sie auf Seite Technische Daten Aufbau und Funktionsweise 3.2.1 Stromversorgungsanschluß 3.2.2 Power-Good-Signal Bedienpanel RI45 PII Soundbaugruppe des RI45 PII Tower SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 86: Busplatine/Bedienpanel/Soundbaugruppe

    Slot 5 Slot 6 Slot 1 Slot 2 Slot 3 Stecker für Verbindung mit Grundbaugruppe Stecker für Verbindung mit Netzteil J500 POWERGOOD von Busbaugruppe POWERGOOD von Netzteil Bild 3-1 Steckeranordnung auf der BBG-6ISA/3PCI-Busplatine SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 87: Stromversorgungsanschluß

    Ausnahme des Power-Good-Signals. Stiftleiste P500B Eingang von Stromversorgung: Bedeutung – 5V + 5V + 5V + 5V Stiftleiste P502B Ausgang zum CPU-Board: Bedeutung – 5V + 5V + 5V + 5V SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 88: Power-Good-Signal

    über einen 3poligen Stecker (J500, siehe unten) auf das Power-Good-Signal des Stromversorgungsausgangs (PWRGD-OUT) der Busplatine schaltbar. Stiftleiste: J500 J500 Brücke auf 1,2 Netzteil generiert Power-Good (Standard Einstellung) Brücke auf 2,3 Busbaugruppe generiert Power-Good SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 89: Bedienpanel Ri45 Pii

    Belegung Belegung gung Bedien- Masse Reset panel RI45 PII Reset Lautsprecher n.c. – P5V/Duo LED grün RP5V Duo LED grün Masse MPI RI25 Duo LED rot n.c. Lautsprecher n.c. HD-LED Anode DH-LED Kathode SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 90: Soundschnittstellenbaugruppe

    Diese Baugruppe ist nur im RI45 PII Tower bestückt. Sie dient zum Anschluß von: – Mikrophonen mit einer Impedanz von kleiner 600 – aktiven Stereolautsprecherboxen Mic- Power ground Bild 3-2 passender 3,5 mm Aktivmikrophon-Klinkenstecker Links Rechts Bild 3-3 passender 3,5 mm Lautsprecher-Klinkenstecker SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 91: Überwachungsbaugruppe

    Überwachungsbaugruppe Kapitelübersicht Im Kapitel finden Sie auf Seite Einführung Status-/Diagnoseanzeigen Temperaturüberwachung/-anzeige und Lüftersteue- rung Watchdog (WD) Relais-Ausgang SW-Schnittstellen 4-10 HW-Schnittstellen 4-13 SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 92: Übersicht

    Temperaturüberwachung und Über–/Untertemperaturanzeige Lüftersteuerung Watchdog Relaisschnittstelle Batteriegepuffertes RAM 64kB (optional) Meldungen der SafeCard können mit Hilfe des SafeCard-Treibers an Applikationen weitergegeben werden. Zur Installation des SafeCard-Treibers für verschiedene Betriebssysteme siehe Datei ReadMe.TXT im Verzeichnis C:\SAFECARD. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 93 Register Lüfter- 4 x 2pol. Lüf- spannungs- terstecker erzeugung X6, 7, 8, 9 RESETDRV Stecker X4 zu PWR_GOOD Generator CS_RAM 64 kB SRAM LS_BUS(0:6) opt. LS_BUS(0:16) LS_BUS(0:7) Batterie Bild 4-1 Funktions-Blockschaltbild der SafeCard SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 94 Lage der Stecker Das Bild 4-2 zeigt Ihnen die Lage der Stecker und Schalter auf der Überwa- und Schalter chungsbaugruppe. Ausfräsung für Lithiumbatterie 300x120mm Bild 4-2 Lage der Stecker und Schalter auf der SafeCard SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 95: Status-/Diagnoseanzeigen

    –– Watchdog nicht aktiv Watchdog aktiv Watchdog abgelaufen Temp System ausgeschaltet Innentemperatur normal Innentemperatur außer- halb des zulässigen Be- reichs oder Kabel zum Temperatursensor nicht gesteckt bzw. unterbro- chen. Busaktivität –– SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 96: Temperaturüberwachung/-Anzeige Und Lüftersteuerung

    Der NTC-Widerstand wird über ein verdrilltes Kabel auf einen Stecker der Safe- wachung Card geführt. Der Fehlerfall ”Kabelbruch” und ”Stecker nicht gesteckt” wird über eine zusätzliche Kabelbruchkontrolle überwacht. Der Kabelbruch wird durch einen Temperaturfehler angezeigt. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 97: Watchdog (Wd)

    + 0Eh Dauer Bit 3 Bit 4 TWD1 TWD2 TWD3 TWD4 Hinweis Wird die Watchdogzeit verändert, nachdem der Watchdog aktiviert wurde (d.h. während der Watchdog läuft), führt dies zu einem Retriggern des Watchdogs! SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 98 Damit eine an die Relaisschnittstelle angeschlossene Alarm-Auswerteeinheit den Fehlerzustand sicher erkennt, garantiert die SafeCard eine Fehlerhaltezeit von mindestens 500 ms. Dies gilt z.B. auch dann, wenn z.B. durch den abgelau- fenen Watchdog der PC rückgesetzt wird. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 99: Relais-Ausgang

    Technische Daten Die folgende Tabelle informiert Sie über die technischen Daten der Relais: der Relais Schaltspannung DC max. 60V Schaltstrom DC max. 1 A Schaltleistung DC max. 30 W Grenzdauerstrom DC max. 1 A SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 100: Sw-Schnittstellen

    0 = Temperaturfeher, LED rot 1 = WD getriggert, LED grün 0 = WD nicht innerhalb T getriggert, LED=rot. Bei nicht benutzten bzw. rückgesetztem WD (LED aus) steht ebenfalls eine 1 in diesem Bit. SIMATIC PC RI45 PII, Technische Beschreibung 4-10 C79000-G7000-C815-02...
  • Seite 101 Das erstmalige Schreiben auf dieses Register gibt den Watchdog frei, die WD- Basisadresse LED (auch als RUN-LED bezeichnet) wird auf grün gesetzt. +0Eh Jeder weitere Schreibzugriff triggert den Watchdog erneut. Nach dem Ablauf der Watchdogzeit retriggert ein erneuter Schreibzugriff den WD. SIMATIC PC RI45 PII, Technische Beschreibung 4-11 C79000-G7000-C815-02...
  • Seite 102 WD löst Reset aus Kein IRQ bei Temperaturfehler IRQ bei Temperaturfehler Hinweis Wird die Watchdogzeit verändert, nachdem der Watchdog aktiviert wurde (d.h. während der Watchdog läuft), führt dies zu einem Retriggern des Watchdogs! SIMATIC PC RI45 PII, Technische Beschreibung 4-12 C79000-G7000-C815-02...

  • Seite 103: Hw-Schnittstellen

    Anzeige 1 Segment 6 n.c. n.c. Reset MPI DP-LED n.c. Led Temp, rot Led Temp, grün Led Run, rot Led Run, grün Led SW, rot Led SW, grün n.c. n.c. n.c. n.c. n.c. SIMATIC PC RI45 PII, Technische Beschreibung 4-13 C79000-G7000-C815-02...
  • Seite 104 Signalbelegung Signal RESET# = PWR_GD_OUT SPK_DATA n.c. n.c. n.c. MPI/DP-LED n.c. KEYLOCK n.c. HD (o.c.) Stecker für Ausführung: Stiftleiste, 2-polig Typ: JST ‘B2B-XH-A’ PWR_GD (X5) Signalbelegung Signal PWR_GD ( von SV) PWR_GD_OUT SIMATIC PC RI45 PII, Technische Beschreibung 4-14 C79000-G7000-C815-02...
  • Seite 105 Slotblech (X13) Signalbelegung Signal n.c. Schließer n.c. Mitte Öffner +5V (abgesichert) n.c. n.c. Batterieanschluß- Ausführung: Anschlußstecker, 2-polig, Typ JST ‘B2B-XH-A’ stecker (X14) Nur optional bestückt bei Version mit gepuffertem RAM! Signalbelegung Signal Batteriespannung SIMATIC PC RI45 PII, Technische Beschreibung 4-15 C79000-G7000-C815-02...
  • Seite 106 Überwachungsbaugruppe SIMATIC PC RI45 PII, Technische Beschreibung 4-16 C79000-G7000-C815-02...

  • Seite 107: Festplattenlaufwerk

    Festplattenlaufwerk Kapitelübersicht Im Kapitel finden Sie auf Seite Technische Daten SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 108: Technische Daten

    0,36 A (1,3 A) Parameter Zylinder 13410 Sektoren Köpfe Brücken (Jumper) Single *, Master, Slave Die Einstellungen für die entsprechenden Laufwerksein- stellungen entnehmen Sie bitte dem Aufdruck auf dem Laufwerk. * = Standardeinstellung SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 109: Diskettenlaufwerk

    Diskettenlaufwerk Kapitelübersicht Im Kapitel finden Sie auf Seite Technische Daten SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 110 Technische Daten Kapazität 1,44 MByte Ersatzteilnummer Hersteller TEAC Herstellerbezeichnung FD-235HF-7165 Strombedarf typisch (Anlauf) 5V 0,40 A (0,70 A) typisch (Anlauf) 12V Parameter Zylinder Sektoren Köpfe Brücken (Jumper) Single * keine * = Standardeinstellung SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 111: Cd-Rom-Laufwerk

    CD-ROM-Laufwerk Kapitelübersicht Im Kapitel finden Sie auf Seite Funktionalität Technische Daten SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...

  • Seite 112: Funktionalität

    Schublade erzwungen werden, wenn dies etwa durch ausgeschaltete Stromver- sorgung oder Softwaresperre nicht auf dem normalen Wege möglich ist (siehe ”Notentnahme”). Öffnen/ Diese Taste dient dem Ein- und Ausfahren der CD-Schublade wenn das Gerät Schließen-Taste eingeschaltet (mit Strom versorgt) ist. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 113 Sie bitte dem Laufwerksaufdruck. 10 I/O-Bus- Diese Buchse dient dem Anschluß eines Daten/Steuerkabels. Dieses Flachband- Anschluß kabel verbindet das CD-Laufwerk und den IDE-Kontroller. 11 Stromversor- An diese Buchse wird das Stromversorgungskabel angeschlossen. gungsanschluß SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 114 Während des Betriebs können Erschütterungen zu Beschädigung des Lauf- werks bzw. des Datenträgers führen. Zusätzliche Das Gehäuse Ihres PC ist zusätzlich mit weiteren Einbauplätzen für Laufwerke Einbauplätze und Erweiterungsbaugruppen ausgestattet. Nähere Informationen entnehmen Sie bitte Kapitel 4 des Handbuchs. SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 115 0,19 A 0,8 A 1,1 A 0,009 A Geschwindigkeit 14x–32x (variabel) Brücken (Jumper) Master*, Slave Die Einstellungen für die entsprechenden Laufwerkseinstel- lungen entnehmen Sie bitte dem Aufdruck auf dem Lauf- werk. * = Standardeinstellung SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 116 CD-ROM-Laufwerk SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 117 Pufferbatterie Kapitelübersicht Im Kapitel finden Sie auf Seite Pufferbatterie SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 118 Neue oder entladene Lithium-Batterien nicht ins Feuer werfen, nicht am Zel- lenkörper löten; Lithiumbatterie nicht wieder aufladen und nicht gewaltsam offnen. Lithiumbatterie nur über Siemens beziehen (Best.-Nr.: W79084-E1003-B1). Alte Lithiumbatterien sind möglichst an Batteriehersteller/Recycler abzugeben oder als Sondermüll zu entsorgen.

  • Seite 119: Stromversorgung

    Stromversorgung Kapitelübersicht Im Kapitel finden Sie auf Seite Technische Daten SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 120 EN 60950/IEC 950, UL Power-Good- Power–Good–Signal: Signal Eingangsspannung +5 V Sekundär– spannung POWER GOOD preset time 100 ... 500 ms hold–up time 16,6 ms minimum save time 1 ms mimimum Bild 9-1 Zeitlicher Verlauf des Power-Good-Signals SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 121 Steckleitungen Kapitelübersicht Im Kapitel finden Sie auf Seite 10.1 Steckleitungen 10-2 SIMATIC PC RI45 PII, Technische Beschreibung 10-1 C79000-G7000-C815-02...
  • Seite 122 Bild 10-2 und 10-3 + 6ES5731-1xxx0 COM1/TTY AG-SS/TTY 6ES5731-6AG00 siehe Bild 10-6 + 6ES5733-2xxx0 6ES5733-5xxx0 COM1/V.24 COM1/V.24 siehe Bild 10-7 ET200-Stecker/RS 485 MPI/RS 485 MPI-Stecker/RS 485 PG-SS/MPI/RS 485 Drucker Centronics LPT1/Centronics Bild 10-1 Steckleitungen SIMATIC PC RI45 PII, Technische Beschreibung 10-2 C79000-G7000-C815-02...
  • Seite 123 Steckleitungen RIxx - AG Mit der Standardsteckleitung können Sie Ihr RI mit einem Siemens Automa- Standard- tisierungsgerät koppeln. Beachten Sie bitte die Hinweise in Kapitel 1.3. Kopplung RIxx-Seite Steckleitung AG - Seite 25pol. Stiftleiste 6ES5 734-2BD20 15pol– Stiftleiste aktiv (im Lieferumfang)

  • Seite 124: Steckleitung Mit 25Poliger Buchse

    Hinweise in Kapitel 1.3.11. PG 7xx RIxx PG 695 II (PC 16-20) 25pol. Cannon Stiftleiste 25pol. Cannon Stiftleiste Schnittstelle:COM1/TTY Schnittstelle:COM1/TTY passiv aktiv 330 Ohm –U 330 Ohm Schirm/Gehäuse –U Bild 10-5 Steckleitung für RI- PG-Kopplung SIMATIC PC RI45 PII, Technische Beschreibung 10-4 C79000-G7000-C815-02...

  • Seite 125: Rixx- Pg 7Xx Kopplung Im V.24-Betrieb

    Mit dieser Steckleitung können Sie Ihr Gerät an alle PG 7xx koppeln. Kopplung im V.24-Betrieb Steckrichtung beachten! 25-polig Steckleitung: 6ES5733-0BD20 25-polig Gehäuse Gehäuse Schirm Schirm Gehäuse Gehäuse AKENI Bild 10-7 RIxx- PG 7xx Kopplung im V.24-Betrieb SIMATIC PC RI45 PII, Technische Beschreibung 10-5 C79000-G7000-C815-02...
  • Seite 126 Steckleitungen SIMATIC PC RI45 PII, Technische Beschreibung 10-6 C79000-G7000-C815-02...
  • Seite 127 Terminierung beim AHA-2940 Ultra Wide 11-13 11.4.3 Terminieren von SCSI-Geräten 11-14 11.4.4 SCSI-Kabel 11-15 11.4.5 Externe SCSI-Geräte anschließen 11-15 11.5 Fehlerbehebung am SCSI-Controller 11-16 11.5.1 SCSI-BIOS Meldungen 11-16 11.5.2 Weitere Probleme und Abhilfe 11-17 SIMATIC PC RI45 PII, Technische Beschreibung 11-1 C79000-G7000-C815-02...

  • Seite 128: Übersicht

    ID 7 um beide Varianten unterstützen zu können. Stellen Sie sicher, daß jedes SCSI-Gerät eine andere SCSI-ID hat. Weitere Informationen über das Einstellen der SCSI-Adresse enthalten die Be- schreibungen zu Ihren SCSI-Geräten. SIMATIC PC RI45 PII, Technische Beschreibung 11-2 C79000-G7000-C815-02...

  • Seite 129: Anschließen Von Scsi-Geräten

    Es dürfen nur zwei SCSI-Anschlüsse des Controllers gleichzeitig belegt sein. Die eingebaute Festplatte ist am internen 16-Bit Anschluß angeschlossen. Weitere Hinweise zur Erweiterung des Systems finden Sie im Kapitel “An- schluß von weiteren SCSI-Geräten”. SIMATIC PC RI45 PII, Technische Beschreibung 11-3 C79000-G7000-C815-02...
  • Seite 130 Wenn Sie ein 8-Bit SCSI-Gerät als letztes Gerät an der SCSI-Leitung betrei- ben, benötigen Sie einen Adapter (von 68polig auf 50polig) mit High-Byte- Terminierung. Vorsicht Benutzen Sie nur hochwertige SCSI-Leitungen, da es sonst zu Übertragungs- problemen kommen kann. SIMATIC PC RI45 PII, Technische Beschreibung 11-4 C79000-G7000-C815-02...

  • Seite 131: 11.2 Scsi-Setup

    Menü aufzurufen und das SCSI- Setup zu beenden. um die Standardeinstellungen wiederherzustellen um zwischen Schwarzweiß- und Farbdarstellung um- zuschalten Beachten Sie auch die Statuszeile am unteren Rand des Bildschirms. SIMATIC PC RI45 PII, Technische Beschreibung 11-5 C79000-G7000-C815-02...

  • Seite 132: Beenden Des Scsi-Setup

    Enabled * Die Einstellung ist nur dann wirksam, wenn Multiple LUN Support einge- schaltet (Enabled) ist. ** Die Einstellung ist nur dann wirksam, wenn das BIOS des SCSI-Control- lers eingeschaltet (Enabled) ist. SIMATIC PC RI45 PII, Technische Beschreibung 11-6 C79000-G7000-C815-02...

  • Seite 133: Bedeutung Der Setup-Parameter

    Laufwerk konfigurierten übereinstimmen. 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 15 Der Ultra-Wide-SCSI-Controller bootet vom Laufwerk mit der angezeigten SCSI-ID (Standardeintrag: 0). SIMATIC PC RI45 PII, Technische Beschreibung 11-7 C79000-G7000-C815-02...

  • Seite 134: Scsi Device Configuration

    Möglicherweise müssen Sie an Ihren SCSI-Geräten Einstellungen vornehmen (siehe Beschreibung zu den SCSI-Geräten). Schnelle SCSI-Geräte einschließlich des SCSI-Controllers beherrschen eine Datenübertragungsrate zum und vom SCSI-Bus bis zu 40 Mbyte/s. Die Funktion ist eingeschaltet (Standardeintrag). Die Funktion ist ausgeschaltet. SIMATIC PC RI45 PII, Technische Beschreibung 11-8 C79000-G7000-C815-02...
  • Seite 135 Das SCSI-Gerät wird vom SCSI-BIOS angesprochen und erhält eine Laufwerksbezeichnung. Eine Meldung wird auf dem Bildschirm ausgegeben. SCSI-Gerät kann Bootlaufwerk sein und erhält eine Lauf- werksbezeichnung (Standardeintrag). SCSI-Gerät wird nicht vom SCSI-BIOS angesprochen. SIMATIC PC RI45 PII, Technische Beschreibung 11-9 C79000-G7000-C815-02...

  • Seite 136: Advanced Configuration Options

    Hinweis Sichern Sie die Daten Ihrer Festplatte, ehe Sie die Standardeinstellung än- dern. Nach dem Einschalten müssen Sie die Festplatte mit den MS-DOS- Programmen FDISK und FORMAT neu einteilen und formatieren. SIMATIC PC RI45 PII, Technische Beschreibung 11-10 C79000-G7000-C815-02...
  • Seite 137 Sie benötigen spezielle Treiber für die Wech- selplattenlaufwerke, da diese nicht vom BIOS unterstützt wer- den. Vorsicht Bei Verwendung dieser Funktion dürfen Sie den Datenträger des Wechsel- plattenlaufwerks nicht entfernen, solange der Server eingeschaltet ist. SIMATIC PC RI45 PII, Technische Beschreibung 11-11 C79000-G7000-C815-02...

  • Seite 138: Scsi Disk Utilities

    Mit Format Disk wird ein ausgewähltes Festplattenlaufwerk im Low-Level Format formatiert. Normalerweise sind Festplatten bereits Low-Level forma- tiert. Verwenden Sie diesen Menüpunkt nur, wenn Sie die Festplatte vollstän- dig löschen und die Fehlerliste neu erstellen wollen. SIMATIC PC RI45 PII, Technische Beschreibung 11-12 C79000-G7000-C815-02...

  • Seite 139: Anschluß Von Weiteren Scsi Geräten

    An das AHA-2940 Ultra Wide angeschlossene Geräte High 68-poliger interner Stecker 68-poliger external Stecker 68-poliger interner und 68-poliger externer Stecker 50-poliger interner Stecker 50-poliger und 68-poliger interner Stecker 50-poliger interner und 68-poliger externer Stecker SIMATIC PC RI45 PII, Technische Beschreibung 11-13 C79000-G7000-C815-02...

  • Seite 140: Terminieren Von Scsi-Geräten

    Sie Widerstandskomponenten ein- oder ausbauen. Bei den mei- sten externen SCSI-Geräten wird zum Einstellen der Terminierung ein Termi- nierungsstecker (ein in einem kleinen Stecker integrierter Widerstandssatz) ein- oder ausgebaut (siehe Bild 11-4). SIMATIC PC RI45 PII, Technische Beschreibung 11-14 C79000-G7000-C815-02...

  • Seite 141: Scsi-Kabel

    SCSI-Stecker des externen SCSI-Geräts. 4. Wenn Sie weitere externe SCSI-Geräte anschließen möchten, verketten Sie jedes Gerät mit dem vorherigen Gerät, bis alle externen SCSI-Geräte angeschlossen sind (siehe Bild 11-4). Terminatorstecker Bild 11-4 Externe Terminierung SIMATIC PC RI45 PII, Technische Beschreibung 11-15 C79000-G7000-C815-02...

  • Seite 142: Fehlerbehebung Am Scsi-Controller

    Lösen Sie die SCSI-Leitungen vom Ultra-Wide-SCSI-Controller und starten Sie das System neu. Ist der Systemstart erfolgreich, prüfen Sie die SCSI-Leitung. Möglicherweise ist auch eines der SCSI-Geräte defekt. Prüfen Sie die SCSI-Geräte. SIMATIC PC RI45 PII, Technische Beschreibung 11-16 C79000-G7000-C815-02...

  • Seite 143: Weitere Probleme Und Abhilfe

    Hersteller im Low-Level-Format geliefert worden sein. (Dieser Fehler tritt äußerst selten auf). – 06h – Unit attention – Das Wechselplattenlaufwerk ist schreibge- schützt. Deaktivieren Sie den Schreibschutz und führen Sie die Funk- tion erneut aus. SIMATIC PC RI45 PII, Technische Beschreibung 11-17 C79000-G7000-C815-02...
  • Seite 144 SCSI-Option SIMATIC PC RI45 PII, Technische Beschreibung 11-18 C79000-G7000-C815-02...
  • Seite 145 1-16 Boot Device Options, 11-7 Maximalabmessung, 1-3 Busplatine externe SCSI-Geräte, anschließen, 11-15 Aufbau, 3-2 ausbauen, 1-16 einbauen, 1-16 Funktionsweise, 3-2 Fehler, 1-21 Kapitelübersicht, 3-1 diagnostizieren, 1-21 Stromversorgungsanschluß, 3-3 Technische Daten, 3-2 SIMATIC PC RI45 PII, Technische Beschreibung Index-1 C79000-G7000-C815-02...
  • Seite 146 1-10 Lüfteranschluß, 4-15 einbauen, 1-10 Relaisausgang, 4-15 Lüftersteuerung, 4-6 Slotblech, 4-15 Luftfilter, wechseln, 1-8 Stecker, 4-14, 4-15 Temperatursensor, 4-15 Motherboard, Kapitelübersicht, 2-1 MPI/DP-Schnittstelle, anschließen, 1-18 Interrupt, 2-20 Öffnen, Systemeinheit, 1-9 Kabelbruchüberwachung, 4-6 SIMATIC PC RI45 PII, Technische Beschreibung Index-2 C79000-G7000-C815-02...
  • Seite 147 Übersicht, Steckleitungen, 10-2 Kapitelübersicht, 11-1 Überwachungsbaugruppe, Kapitelübersicht, 4-1 Übersicht, 11-2 SCSI-Setup, 11-5 aufrufen, 11-5 beenden, 11-6 Standardeinstellungen, 11-6 Voraussetzung SETUP, 2-25 Komponente ausbauen, 1-6 Setup-Parameter, Bedeutung, 11-7 Komponente einbauen, 1-6 Slot–Blech, 1-17 Soundschnittstellenbaugruppe, 3-6 SIMATIC PC RI45 PII, Technische Beschreibung Index-3 C79000-G7000-C815-02...
  • Seite 148 Stichwortverzeichnis Vorgehensweise wechseln, Luftfilter, 1-8 Speichermodul austauschen, 2-4 weitere SCSI-Geräte, Anschluß, 11-13 Speichermodul hochrüsten, 2-4 Werkzeug, Systemeinheit öffnen, 1-7 Watchdog XT-Baugruppe, 1-3 Funktion, 4-7 Randbedingungen, 4-8 Reaktionen, 4-7 Überwachungszeiten, 4-7 SIMATIC PC RI45 PII, Technische Beschreibung Index-4 C79000-G7000-C815-02...
  • Seite 149 Bitte kreuzen Sie Ihren zutreffenden Industriezweig an: Automobilindustrie Pharmazeutische Industrie Chemische Industrie Kunststoffverarbeitung Elektroindustrie Papierindustrie Nahrungsmittel Textilindustrie Leittechnik Transportwesen Maschinenbau Andere _ _ _ _ _ _ _ _ _ _ _ Petrochemie SIMATIC PC RI45 PII, Technische Beschreibung C79000-G7000-C815-02...
  • Seite 150 Ihre Anmerkungen und Vorschläge helfen uns, die Qualität und Benutzbarkeit unserer Dokumentation zu verbessern. Bitte füllen Sie diesen Fragebogen bei der nächsten Gelegenheit aus und senden Sie ihn an Siemens zurück. Geben Sie bitte bei den folgenden Fragen Ihre persönliche Bewertung mit Werten von 1 = gut bis 5 = schlecht an.

Inhaltsverzeichnis
