Siemens SIMATIC PC RI25 P Technische Beschreibung Seite 9

(Alle Maße in mm)
(Alle Maße ( ) in Zoll)

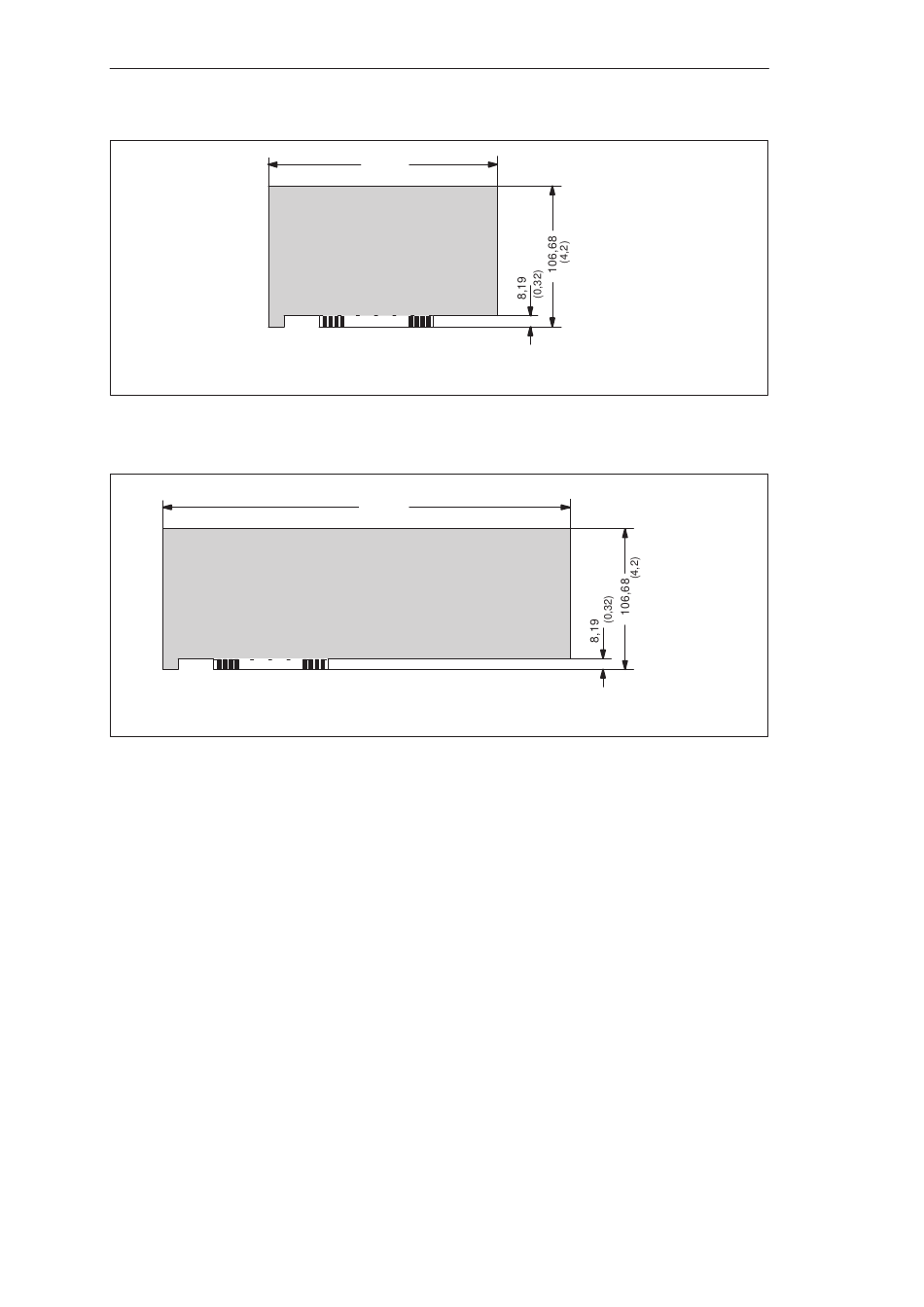

Bild 1-3 Kurze PCI-Baugruppe (5 V)
(Alle Maße in mm)
(Alle Maße ( ) in Zoll)
Bild 1-4 Lange PCI-Baugruppe (5 V)
Hinweis für lange
Damit lange PCI-Baugruppen in den Führungsschienen der Lüfterwanne ge-
PCI-Baugruppen
führt werden können, müssen sie mit einem sog. Extender ausgestattet sein
(dieser sollte zum Lieferumfang des langen PCI-Boards gehören). Mit diesem
Extender können lange PCI-Baugruppen in den Führungsschienen von ISA-
Baugruppen geführt werden.
SIMATIC PC, Technische Beschreibung
C79000-G7000-C799-02
174,63
(6,88)
(12,28)
312
Systemeinheit
1-3
