Einbauen des Kabelbaums
1. Nehmen Sie die Schrauben ab, mit der die vordere
Haube am Rahmen befestigt ist. Nehmen Sie die
Haube ab, um die elektrischen Drähte freizulegen.
2. Schließen Sie den Kabelbaum am Sicherungsblock an,
indem Sie die Drähte am Kabelbaum an die
entsprechenden Drahtstecker hinten am
Sicherungsbaum anschließen (Bild 6).
3
1
4
6

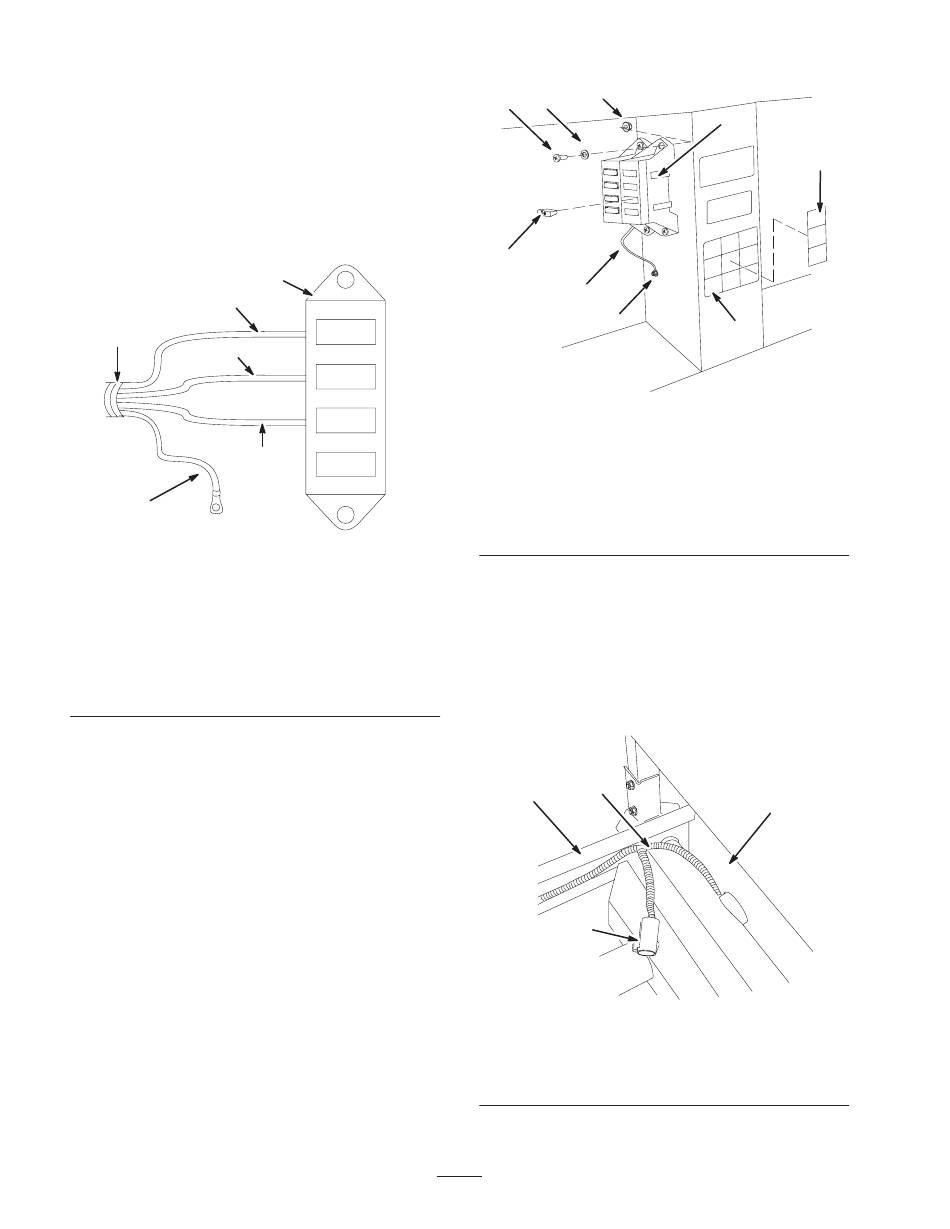

Bild 6
1. Kabelbaum
2. Neuer Sicherungsblock
3. Rotes/schwarzes Kabel
4. Rotes/weißes Kabel
5. Rotes Kabel
6. Schwarzes Erdkabel
7. Schaummarkierung-
Sicherungsschlitz
3. Schließen Sie das schwarze Erdkabel mit der Fächer-
scheibe an die bestehende 1/4 Zoll Schraube am
Fahrzeugchassis an (Bild 7).
4. Bauen Sie den Sicherungsblock und den Kabelbaum
neben dem bestehenden Sicherungsblock am Rahmen
ein. Verwenden Sie zwei Schrauben (Nr.
10-24 x 3/4 Zoll), zwei Scheiben (7/32 Zoll) und zwei
Sicherungsmuttern (Nr. 10-24), siehe Bild 7.
5. Setzen Sie die 10 Ampere Sicherung in den
Sicherungs-
schlitz des Sprühsystems ein und bringen Sie das neue
Sicherungsblockschild an (Bild 7).
2
7
8
9
5
10
m–7218
8. Sprühgestängehub-
Sicherungsschlitz
9. Sprühsystem-Sicherungs-
schlitz
10. Unbelegter Schlitz, nicht
benutzt
5
3
4
2
8
9
1. Sicherungsblock
2. Sicherung 10 Ampere
3. Schrauben
Nr. 10-24 x 3/4 Zoll
4. Scheiben 7/32 Zoll
5. Sicherungsmutter
Nr. 10-24 Zoll
6. Verlegen Sie den Kabelbaum neben den vorhandenen
Kabeln durch die Öffnung im Boden, unter dem
Sitzunterteil und nach hinten.
7. Verlegen Sie an der Überrollschutzabdeckung hinten am
Sitz den Kabelbaum unter dem Sitz entlang und über das
Chassis. Stellen Sie sicher, dass die Netzstrombuchse des
Sprühsystems von der Fahrzeugunterseite herausragt
(Bild 8).
2
3
4
1. Überrollschutzabdeckung
2. Kabelbaum
3. Linker Rahmen
14
1
7
6
m–7151
Bild 7
6. Vorhandenes Schild
7. Schild am neuen
Sicherungsblock
8. Erdkabel, schwarz
9. Fächerscheibe und
Schraube
1
m–7219
Bild 8
4. Stromanschluss des
Sprühsystems
