Toro Workman 200 Bedienungsanleitung Seite 13

Einbauen des Sensors zur
Fahrzeuggeschwindigkeit
Wichtig Sie müssen den Geschwindigkeitssensor vor
dem Einbau des Zapfwellenantriebs (ZWA) installieren.
Wenn ein Zapfwellenantrieb bereits installiert ist, muss er
jetzt ausgebaut werden. Weitere Informationen zum
Ausbauen und Einbauen des Zapfwellenantriebs finden
Sie in der Installationsanleitung des Zapfwellenantriebs.
1. Nehmen Sie die vier Schrauben ab, mit denen die
Abdeckung oben am Hinterachsengehäuse befestigt ist
(Bild 4).
1
2

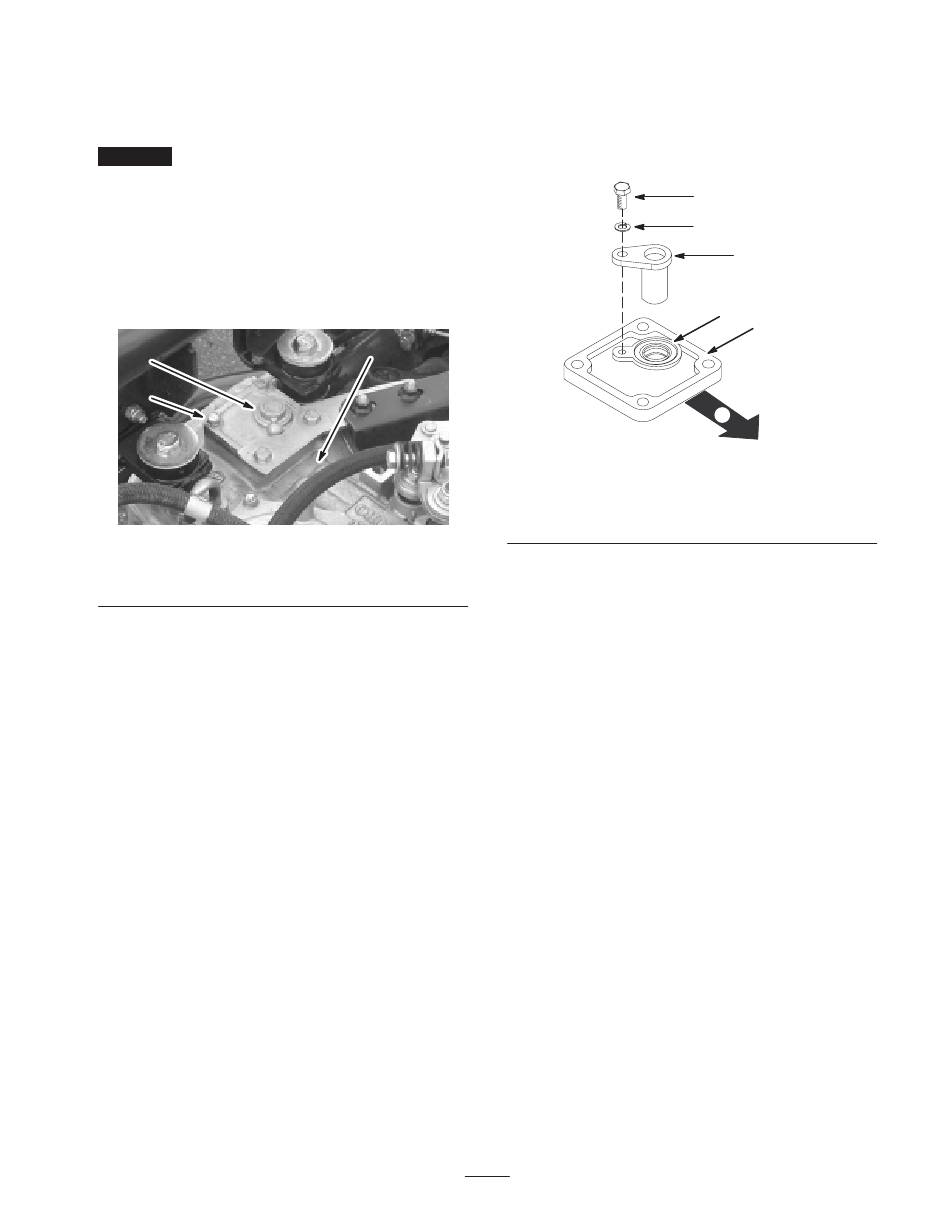

Bild 4
1. Abdeckung
2. Schraube
2. Schmieren Sie die neue Abdeckung mit RTV-Dichtungs-
mittel ein, bevor Sie sie an der Hinterachse montieren.
3
3. Hinterachsengehäuse
13
3. Montieren Sie die neue Abdeckung mit den vorher in
Schritt 1 entfernten Schrauben an der Hinterachse
(Bild 5). Wenn Sie die Abdeckung richtig aufsetzen,
sollte die Dichtung nach oben zeigen und zur linken
Seite des Fahrzeugs positioniert sein.
Bild 5
1. Abdeckung
2. Schraube M6 x 1,00 x 12
3. Federscheibe M6
4. Bauen Sie den Verzahnungssensor mit der Schraube
(M6 x 1,00 x 12) und der Federscheibe (M6) ein, siehe
Bild 5.
5. Bauen Sie den Zapfwellenantrieb ein. Weitere
Informationen finden Sie in der Installationsanleitung .
2
3
4
5
1
6
m–7150
4. Verzahnungssensor
5. Dichtung
6. Fahrzeugvorderseite
