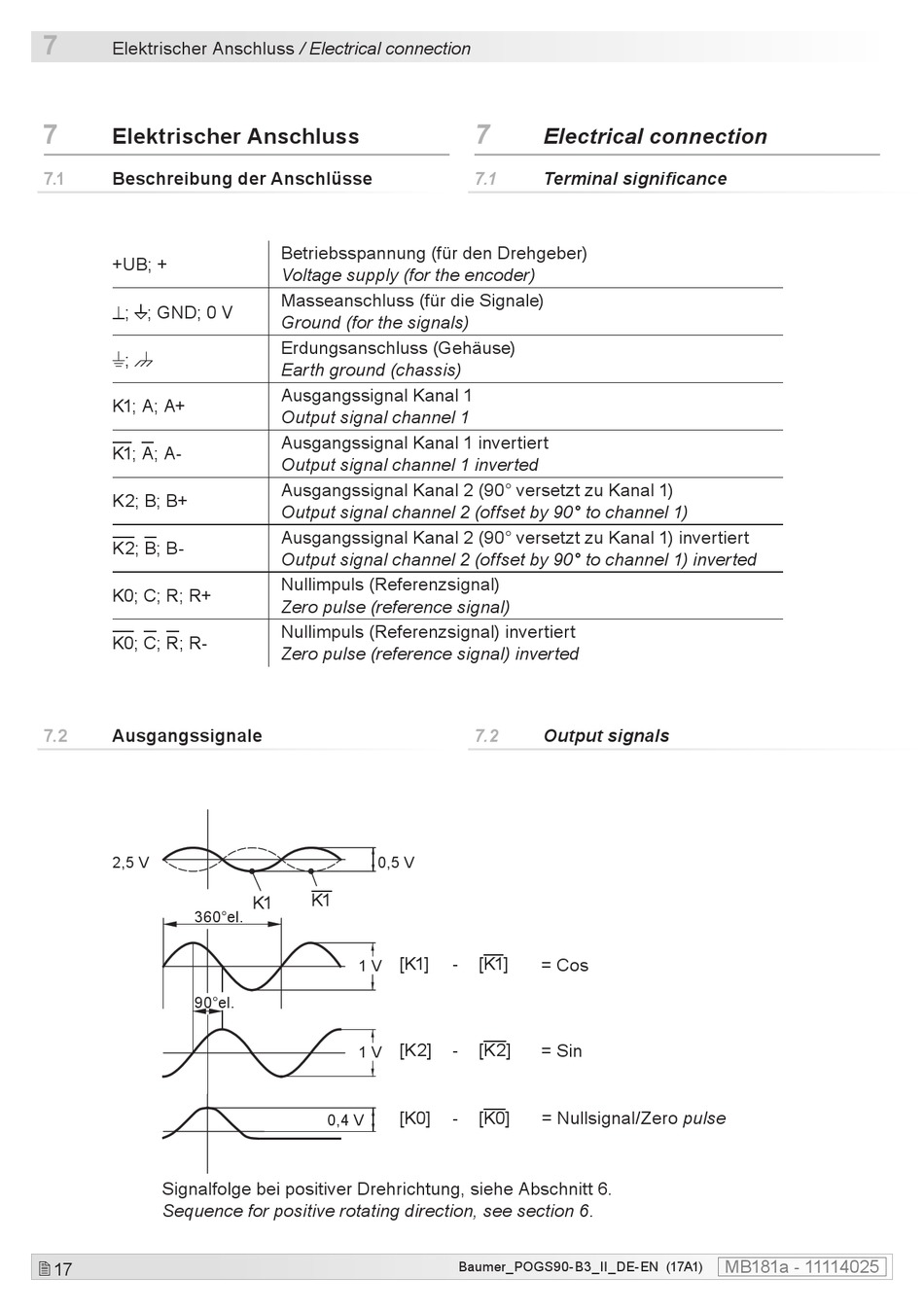

Elektrischer Anschluss / Electrical connection
7
Elektrischer Anschluss
7.1
Beschreibung der Anschlüsse
+UB; +
; ; GND; 0 V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
7.2
Ausgangssignale
2,5 V
360°el.
90°el.
Signalfolge bei positiver Drehrichtung, siehe Abschnitt 6.
Sequence for positive rotating direction, see section 6.
17
Betriebsspannung (für den Drehgeber)
Voltage supply (for the encoder)
Masseanschluss (für die Signale)
Ground (for the signals)
Erdungsanschluss (Gehäuse)
Earth ground (chassis)
Ausgangssignal Kanal 1
Output signal channel 1
Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1) invertiert
Output signal channel 2 (offset by 90° to channel 1) inverted
Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
Nullimpuls (Referenzsignal) invertiert
Zero pulse (reference signal) inverted
0,5 V
K1
K1
[K1]
1 V
[K2]
1 V
[K0]
0,4 V
7
Electrical connection
7.1
Terminal significance
7.2
Output signals
-
[K1]
= Cos
-
[K2]
= Sin
-
[K0]
= Nullsignal/Zero pulse
Baumer_POGS90-B3_II_DE-EN (17A1)
MB181a - 11114025
