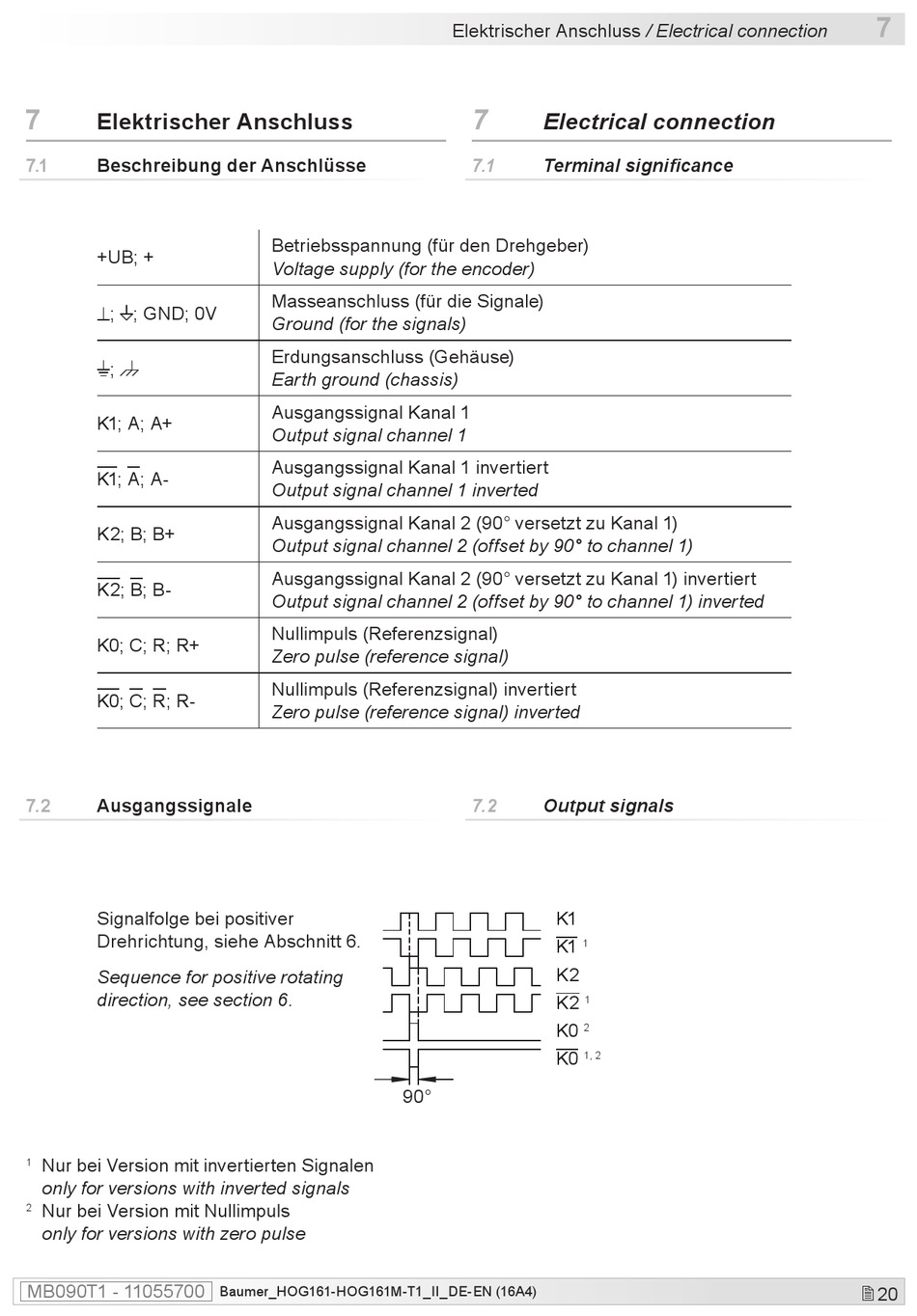

Elektrischer Anschluss

7.1 Beschreibung der Anschlüsse
+UB; +
; ; GND; 0V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
7.2

Ausgangssignale

Signalfolge bei positiver
Drehrichtung, siehe Abschnitt 6.
Sequence for positive rotating
direction, see section 6.
Nur bei Version mit invertierten Signalen
1
only for versions with inverted signals
Nur bei Version mit Nullimpuls
2
only for versions with zero pulse
MB090T1 - 11055700
Betriebsspannung (für den Drehgeber)
Voltage supply (for the encoder)
Masseanschluss (für die Signale)
Ground (for the signals)
Erdungsanschluss (Gehäuse)
Earth ground (chassis)
Ausgangssignal Kanal 1
Output signal channel 1
Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1) invertiert
Output signal channel 2 (offset by 90° to channel 1) inverted
Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
Nullimpuls (Referenzsignal) invertiert
Zero pulse (reference signal) inverted
Baumer_HOG161-HOG161M-T1_II_DE-EN (16A4)
Elektrischer Anschluss / Electrical connection
7

Electrical connection

7.1

Terminal significance

7.2

Output signals
