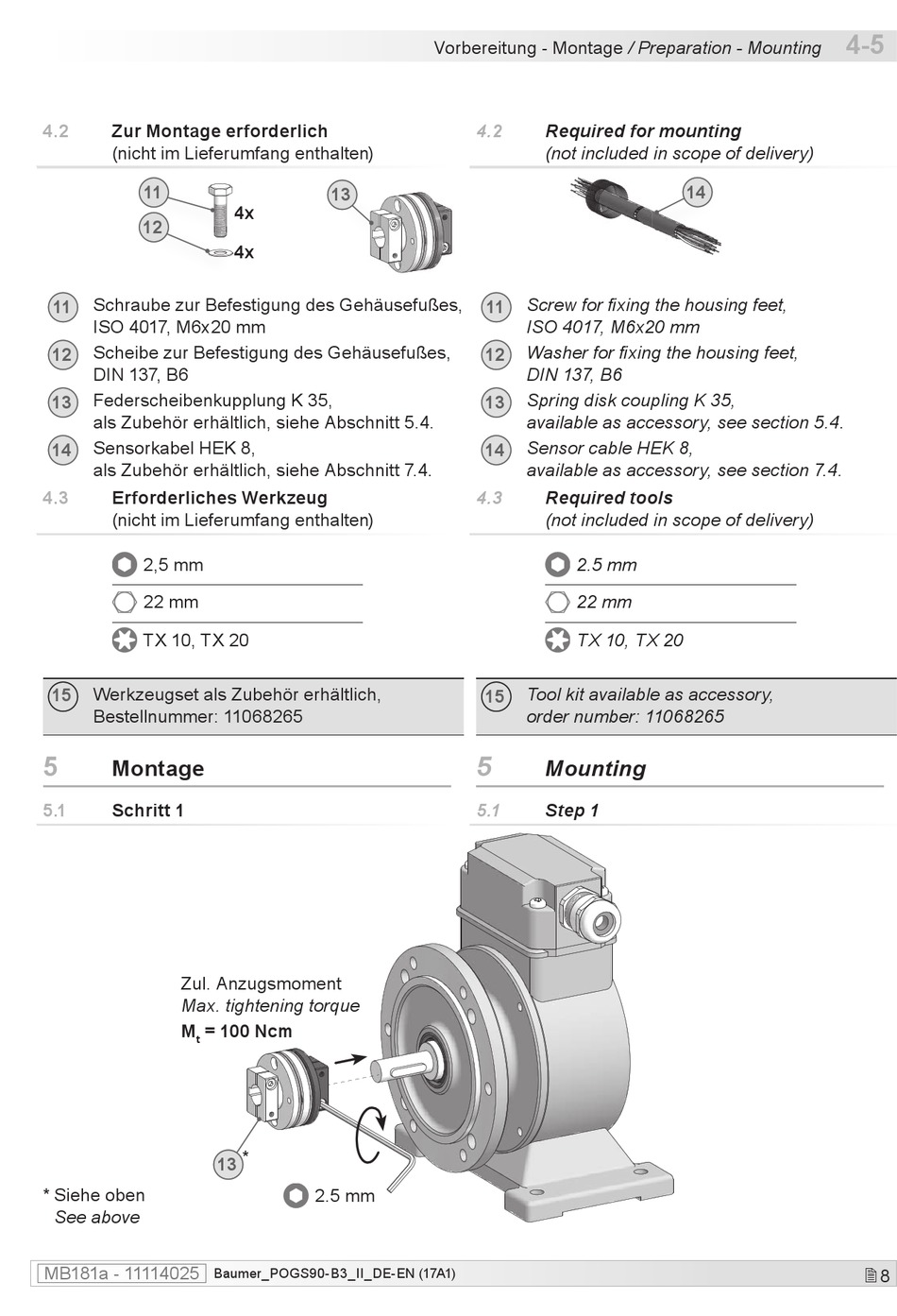

4.2
Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
11
12
Schraube zur Befestigung des Gehäusefußes,
11
ISO 4017, M6x20 mm
Scheibe zur Befestigung des Gehäusefußes,
12
DIN 137, B6
Federscheibenkupplung K 35,
13
als Zubehör erhältlich, siehe Abschnitt 5.4.
Sensorkabel HEK 8,
14
als Zubehör erhältlich, siehe Abschnitt 7.4.
4.3
Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
2,5 mm
22 mm
TX 10, TX 20
Werkzeugset als Zubehör erhältlich,
15
Bestellnummer: 11068265
5
Montage
5.1
Schritt 1
Zul. Anzugsmoment
Max. tightening torque
M
= 100 Ncm
t
13
* Siehe oben
See above
MB181a - 11114025
Baumer_POGS90-B3_II_DE-EN (17A1)
13
4x
4x
4x
*
2.5 mm
Vorbereitung - Montage / Preparation - Mounting
4.2
Required for mounting
(not included in scope of delivery)
Screw for fi xing the housing feet,
11
ISO 4017, M6x20 mm
Washer for fi xing the housing feet,
12
DIN 137, B6
Spring disk coupling K 35,
13
available as accessory, see section 5.4.
Sensor cable HEK 8,
14
available as accessory, see section 7.4.
4.3
Required tools
(not included in scope of delivery)
2.5 mm
22 mm
TX 10, TX 20
Tool kit available as accessory,
15
order number: 11068265
5
Mounting
5.1
Step 1
4-5
