Anbauhinweis; Abmessung; Mounting Instruction; Dimension - Baumer Pogs 90 Montage- Und Betriebsanleitung

5.11

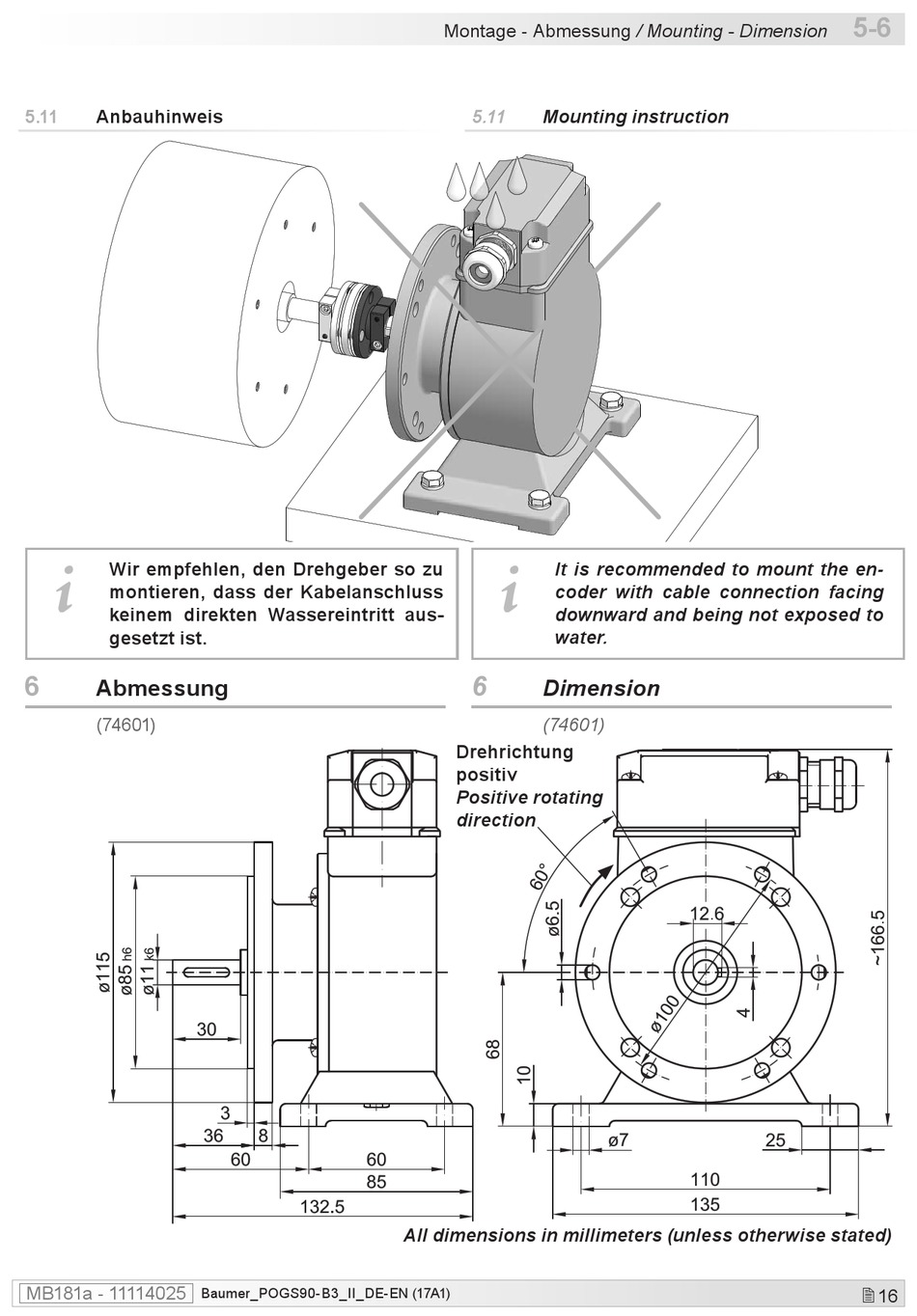

Anbauhinweis

i
Wir empfehlen, den Drehgeber so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
6

Abmessung

(74601)
MB181a - 11114025
Baumer_POGS90-B3_II_DE-EN (17A1)
Montage - Abmessung / Mounting - Dimension
5.11

Mounting instruction

i
It is recommended to mount the en-
coder with cable connection facing
downward and being not exposed to
water.
6

Dimension

(74601)
Drehrichtung
positiv
Positive rotating
direction
All dimensions in millimeters (unless otherwise stated)
5-6
 16
