Produktbeschreibung
Kühlung
Rotorlager
4.3 Einsatzbereich
8
8
98

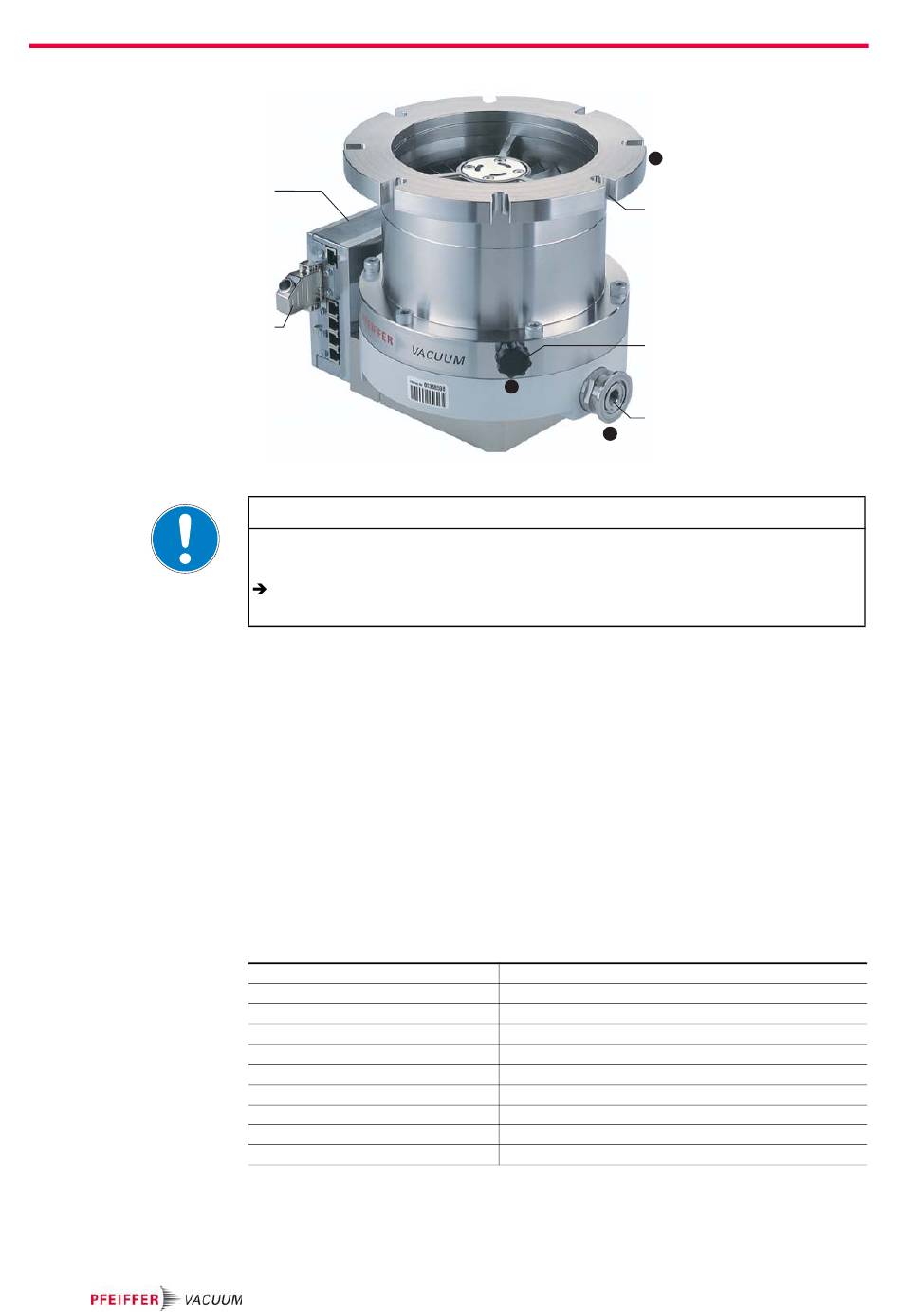

Abb. 2: Ansicht CompactTurbo™ TMH 521 P
Anschlusshinweise beachten!
Turbopumpen mit TC 600 sind ab Werk für den "Remote-Betrieb" ausgelegt.
Vor Betrieb mit DCU, HPU oder PC muss der 15-polige D-Sub Stecker (Remoteste-
cker) von der TC 600 entfernt werden.
• Luftkühlung
• Wasserkühlung
Die Antriebselektronik regelt die Rotordrehzahl bei Übertemperaturen automatisch
herunter. Je nach Einsatzgebiet und Typ der CompactTurbo™ stehen verschiedene
Kühlvarianten zur Auswahl.
• Hochvakuumseite: verschleißfreies Permanentmagnetlager.
• Vorvakuumseite: Kugellager mit Keramikkugeln.
Die Pumpen CompactTurbo™ TMH/U 521 sind in folgenden Umgebungsbedingun-
gen zu installieren und zu betreiben.
Aufstellungsort
Zul. Schutzart
Temperatur
Rel. Luftfeuchte
Luftdruck:
Aufstellungshöhe
Verschmutzungsgrad
Zul. umgebendes Magnetfeld
Überspannungskategorie
Anschlussspannung TC
H
15
12
F
39
VV
HINWEIS
wettergeschützt (Innenräume)
IP 30
+5 °C bis +40 °C (mit Luftkühlung bis +35°C)
max. 80 %, bei T ≤ 31 °C, bis max. 50% bei T ≤ 40 °C
77 kPa - 106 kPa
max. 2000 m
2
≤ 5 mT
II
72 VDC ±5%
8
Antriebselektronik
TC 600
12 Flutschraube
15 Hochvakuumflansch
39 Vorvakuumflansch
98 Remotestecker
