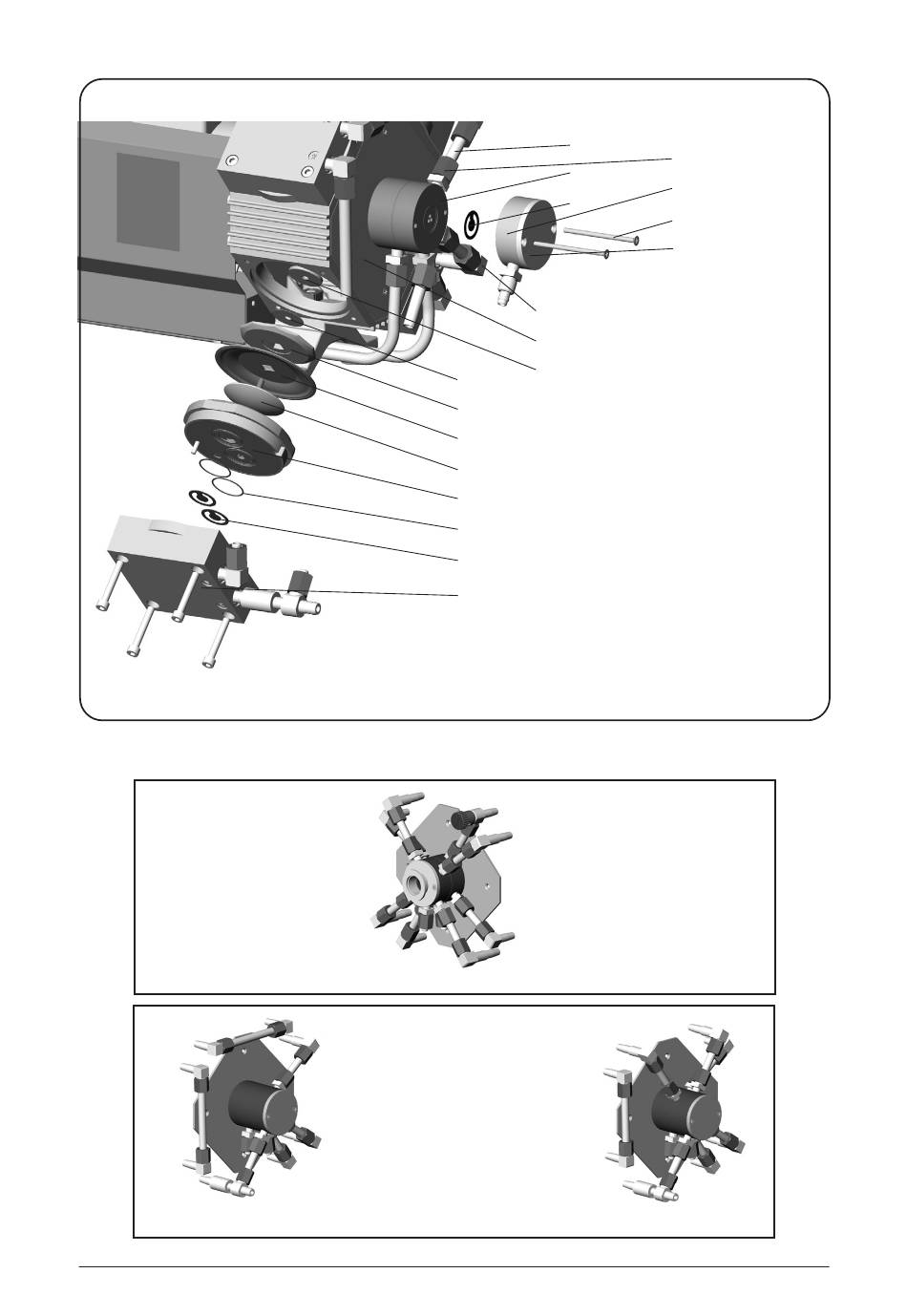

Explosionsdarstellung der Teile eines Pumpenkopfs
Verschlauchungen der einzelnen Pumpentypen:
Einlass-Seite
MV 10C VARIO-B / PC 3010 VARIO
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen.
Seite 71 von 80
Pumpen VARIO-B / Pumpstände PC 301x VARIO
Auslass-Seite
15
16
2
17
Teile des Pumpenkopfs:
10
1: Gehäusedeckel mit
Gehäusedeckelinnenteil
9
8
2: Ventile
3: O-Ringe
7
4: Kopfdeckel
6
5: Membranspannscheibe mit
Vierkantverbindungsschraube
5
6: Membrane
4
7: Membranstützscheibe
8: Distanzscheibe
3
9: Pleuel
2
10: Seitenblech
11: Verteilerblende
1
12: Deckplatte (nur druckseitig)
13: Senkschraube
14: Überwurfmutter
15: Verbindungsschlauch
16: Verteiler
17: Verschraubung
MD 12C VARIO-B / PC 3012 VARIO
14
12
13
11
