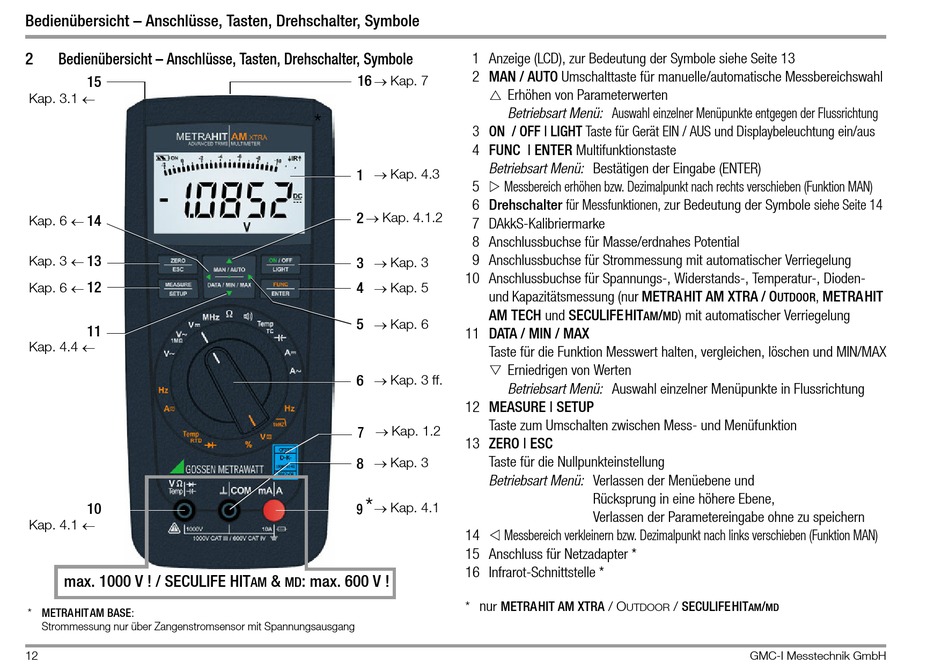

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
2
Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
15
Kap. 3.1
Kap. 6
14
Kap. 3
13
Kap. 6
12
11
Kap. 4.4
10
Kap. 4.1
max. 1000 V ! / SECULIFE HIT
* METRAHITAM BASE:
Strommessung nur über Zangenstromsensor mit Spannungsausgang
12
Kap. 7
16
*
Kap. 4.3
1
Kap. 4.1.2
2
Kap. 3
3
Kap. 5
4
Kap. 6
5
Kap. 3 ff.
6
Kap. 1.2
7
Kap. 3
8
*
Kap. 4.1
9
&
: max. 600 V !
AM
MD
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13
2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl
Erhöhen von Parameterwerten
Betriebsart Menü: Auswahl einzelner Menüpunkte entgegen der Flussrichtung
3 ON / OFF | LIGHT Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 FUNC | ENTER Multifunktionstaste
Betriebsart Menü: Bestätigen der Eingabe (ENTER)
5
Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)
6 Drehschalter für Messfunktionen, zur Bedeutung der Symbole siehe Seite 14
7 DAkkS-Kalibriermarke
8 Anschlussbuchse für Masse/erdnahes Potential
9 Anschlussbuchse für Strommessung mit automatischer Verriegelung
10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-
und Kapazitätsmessung (nur METRAHIT AM XTRA / O
AM TECH und SECULIFEHIT
AM
11 DATA / MIN / MAX
Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX
Erniedrigen von Werten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
12 MEASURE | SETUP
Taste zum Umschalten zwischen Mess- und Menüfunktion
13 ZERO | ESC
Taste für die Nullpunkteinstellung
Betriebsart Menü: Verlassen der Menüebene und
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe ohne zu speichern
14
Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)
15 Anschluss für Netzadapter *
16 Infrarot-Schnittstelle *
nu
*
r METRAHIT AM XTRA / O
UTDOOR
, METRAHIT
UTDOOR
/
) mit automatischer Verriegelung
MD
/ SECULIFEHIT
/
AM
MD
GMC-I Messtechnik GmbH
