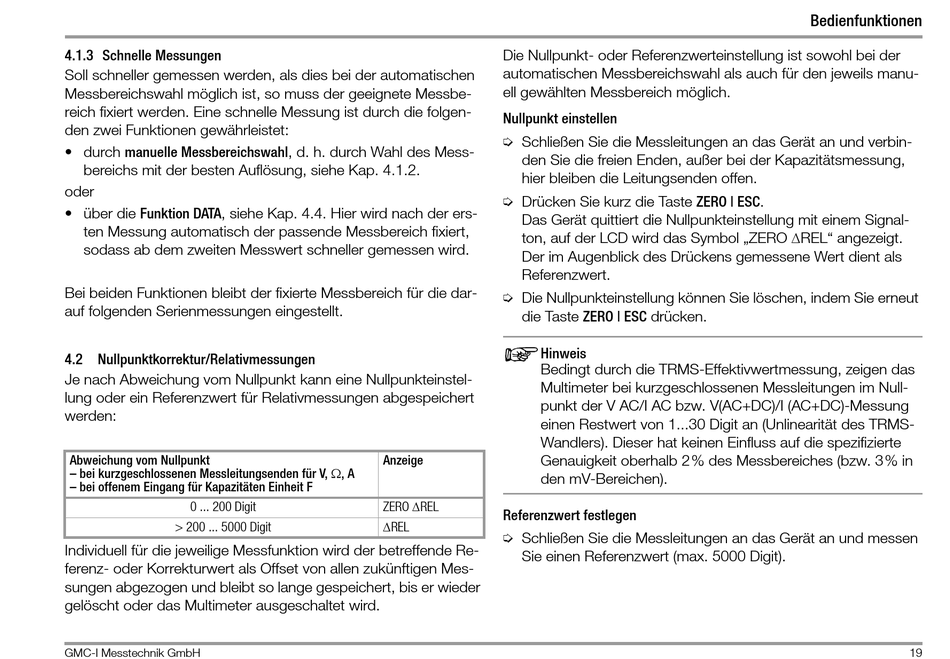

4.1.3 Schnelle Messungen
Soll schneller gemessen werden, als dies bei der automatischen
Messbereichswahl möglich ist, so muss der geeignete Messbe-
reich fixiert werden. Eine schnelle Messung ist durch die folgen-
den zwei Funktionen gewährleistet:
• durch manuelle Messbereichswahl, d. h. durch Wahl des Mess-
bereichs mit der besten Auflösung, siehe Kap. 4.1.2.
oder
• über die Funktion DATA, siehe Kap. 4.4. Hier wird nach der ers-
ten Messung automatisch der passende Messbereich fixiert,
sodass ab dem zweiten Messwert schneller gemessen wird.
Bei beiden Funktionen bleibt der fixierte Messbereich für die dar-
auf folgenden Serienmessungen eingestellt.
4.2 Nullpunktkorrektur/Relativmessungen
Je nach Abweichung vom Nullpunkt kann eine Nullpunkteinstel-
lung oder ein Referenzwert für Relativmessungen abgespeichert
werden:
Abweichung vom Nullpunkt
– bei kurzgeschlossenen Messleitungsenden für V, , A
– bei offenem Eingang für Kapazitäten Einheit F
0 ... 200 Digit
> 200 ... 5000 Digit
Individuell für die jeweilige Messfunktion wird der betreffende Re-
ferenz- oder Korrekturwert als Offset von allen zukünftigen Mes-
sungen abgezogen und bleibt so lange gespeichert, bis er wieder
gelöscht oder das Multimeter ausgeschaltet wird.
GMC-I Messtechnik GmbH
Die Nullpunkt- oder Referenzwerteinstellung ist sowohl bei der
automatischen Messbereichswahl als auch für den jeweils manu-
ell gewählten Messbereich möglich.
Nullpunkt einstellen
➭ Schließen Sie die Messleitungen an das Gerät an und verbin-
den Sie die freien Enden, außer bei der Kapazitätsmessung,
hier bleiben die Leitungsenden offen.
➭ Drücken Sie kurz die Taste ZERO | ESC.
Das Gerät quittiert die Nullpunkteinstellung mit einem Signal-
ton, auf der LCD wird das Symbol „ZERO REL" angezeigt.
Der im Augenblick des Drückens gemessene Wert dient als
Referenzwert.
➭ Die Nullpunkteinstellung können Sie löschen, indem Sie erneut
die Taste ZERO | ESC drücken.
Hinweis
Bedingt durch die TRMS-Effektivwertmessung, zeigen das
Multimeter bei kurzgeschlossenen Messleitungen im Null-
punkt der V AC/I AC bzw. V(AC+DC)/I (AC+DC)-Messung
einen Restwert von 1...30 Digit an (Unlinearität des TRMS-
Wandlers). Dieser hat keinen Einfluss auf die spezifizierte
Anzeige
Genauigkeit oberhalb 2% des Messbereiches (bzw. 3% in
den mV-Bereichen).
ZERO REL
Referenzwert festlegen
REL
➭ Schließen Sie die Messleitungen an das Gerät an und messen
Sie einen Referenzwert (max. 5000 Digit).
Bedienfunktionen
19
