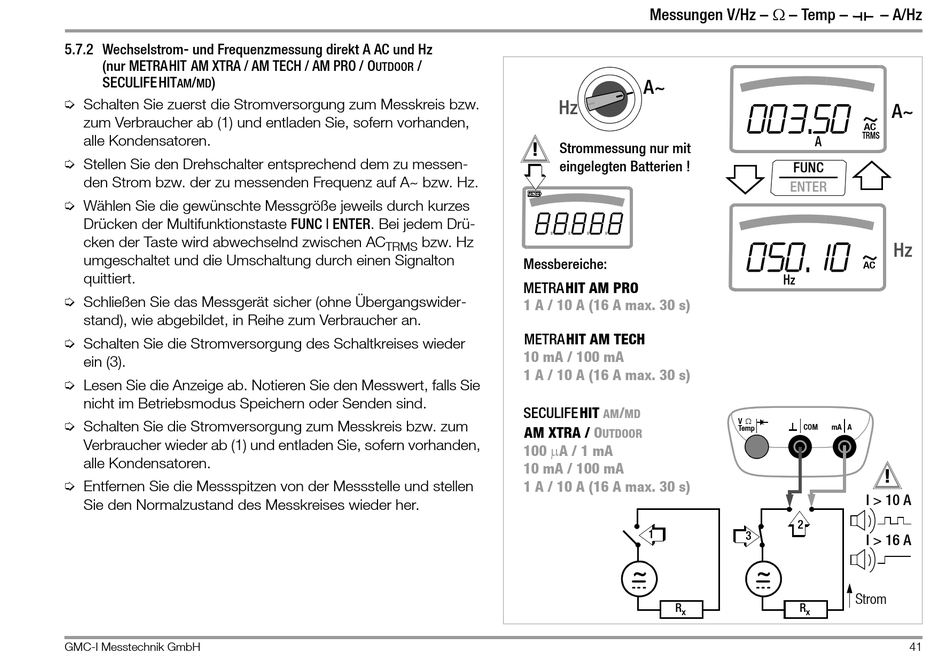

5.7.2 Wechselstrom- und Frequenzmessung direkt A AC und Hz
(nur METRAHIT AM XTRA / AM TECH / AM PRO / O
SECULIFEHIT
/
)
AM
MD
➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw.
zum Verbraucher ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Stellen Sie den Drehschalter entsprechend dem zu messen-
den Strom bzw. der zu messenden Frequenz auf A~ bzw. Hz.
➭ Wählen Sie die gewünschte Messgröße jeweils durch kurzes
Drücken der Multifunktionstaste FUNC | ENTER. Bei jedem Drü-
cken der Taste wird abwechselnd zwischen AC
umgeschaltet und die Umschaltung durch einen Signalton
quittiert.
➭ Schließen Sie das Messgerät sicher (ohne Übergangswider-
stand), wie abgebildet, in Reihe zum Verbraucher an.
➭ Schalten Sie die Stromversorgung des Schaltkreises wieder
ein (3).
➭ Lesen Sie die Anzeige ab. Notieren Sie den Messwert, falls Sie
nicht im Betriebsmodus Speichern oder Senden sind.
➭ Schalten Sie die Stromversorgung zum Messkreis bzw. zum
Verbraucher wieder ab (1) und entladen Sie, sofern vorhanden,
alle Kondensatoren.
➭ Entfernen Sie die Messspitzen von der Messstelle und stellen
Sie den Normalzustand des Messkreises wieder her.
