1 = Informationsleiste
2 = Messkurvenkompaktanzeige
3 = Messkurvenfenster
4 = Informationsleiste des Zoomfensters
5 = Zoomfenster
6 = Ergebnistabelle
7 = Menü
8 = Triggerposition

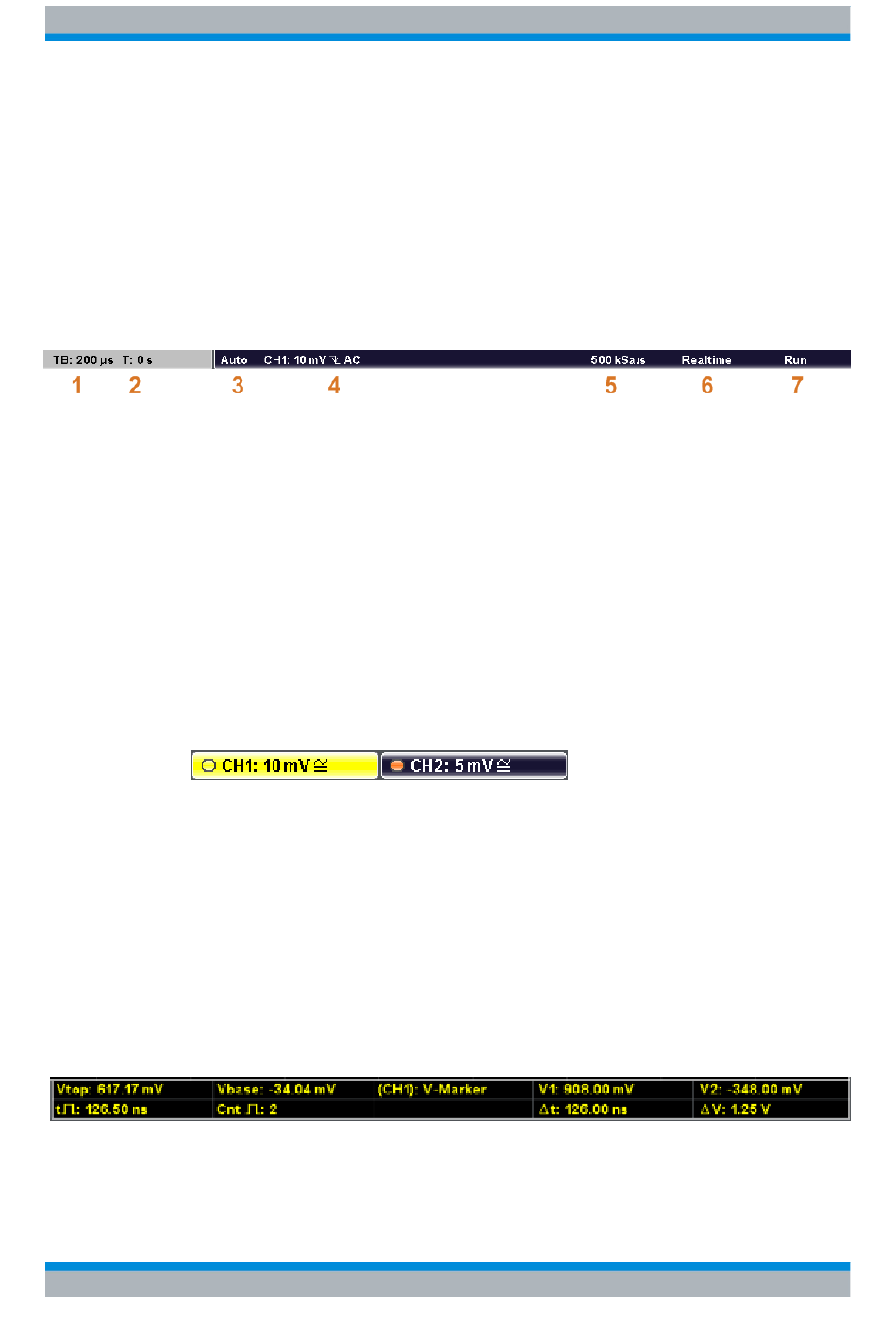

Informationsleiste
Im oberen Abschnitt des Displays wird die Informationsleiste mit den Haupteinstellungen
dargestellt:
1 = Zeitbasis (horizontale Skalierung)
2 = Trigger-Offset (horizontale Position)
3 = Triggermodus
4 = Triggereinstellungen: Triggerquelle, Triggerarteinstellungen (bei Flankentrigger: Level, Slope, Coupling,
Filter)
5 = Abtastrate
6 = Erfassungsmodus
7 = Erfassungszustand
Zoom- und FFT-Fenster verfügen über eigene, spezielle Informationsleisten. Eine
Beschreibung enthalten die entsprechenden Kapitel im "Bedienhandbuch".
Messkurvenkompaktanzeige
Die Kompaktanzeigen für Kanalmesskurven, mathematische Messkurven und Referenz-
messkurven zeigen den vertikalen Skalierungswert und die Kopplungsart an. Die Kom-
paktanzeige der ausgewählten Messkurve ist in der Farbe der ausgewählten Messkurve
markiert.
Fenster
Das Hauptfenster zeigt eine oder mehrere der folgenden Messkurven an: Kanalmess-
kurven, Referenzmesskurven und mathematische Messkurven. Am Raster lässt sich die
vertikale und horizontale Unterteilung erkennen. Ist die Zoom-, FFT- oder XY-Ansicht
ausgewählt, werden auf dem Display zwei oder mehr Fenster dargestellt. Die Zoom-,
FFT oder XY-Messkurve (Trace) wird im großen Hauptfenster dargestellt. Die grundle-
genden Messkurven werden zur besseren Übersicht in kleineren Fenster dargestellt.
Ergebnistabelle
Die Ergebnistabelle zeigt die Ergebnisse von automatischen und Cursor-Messungen an.
Ergebnisse konfigurierter Messungen erscheinen in den beiden linken Spalten. Ergeb-
nisse von Cursor- und Schnellmessungen finden sich in den drei rechten Spalten.
Menü
Enthält die aktuellen Funktionen der Softkeys.
