3 Geräteübersicht
Dieses Kapitel bietet eine Übersicht über die Frontplatte und Rückwand des Geräts.

3.1 Frontplatte

Die Frontplatte des R&S RTM ist in
rechts des Displays nach ihrer Funktion in Blöcke zusammengefasst.

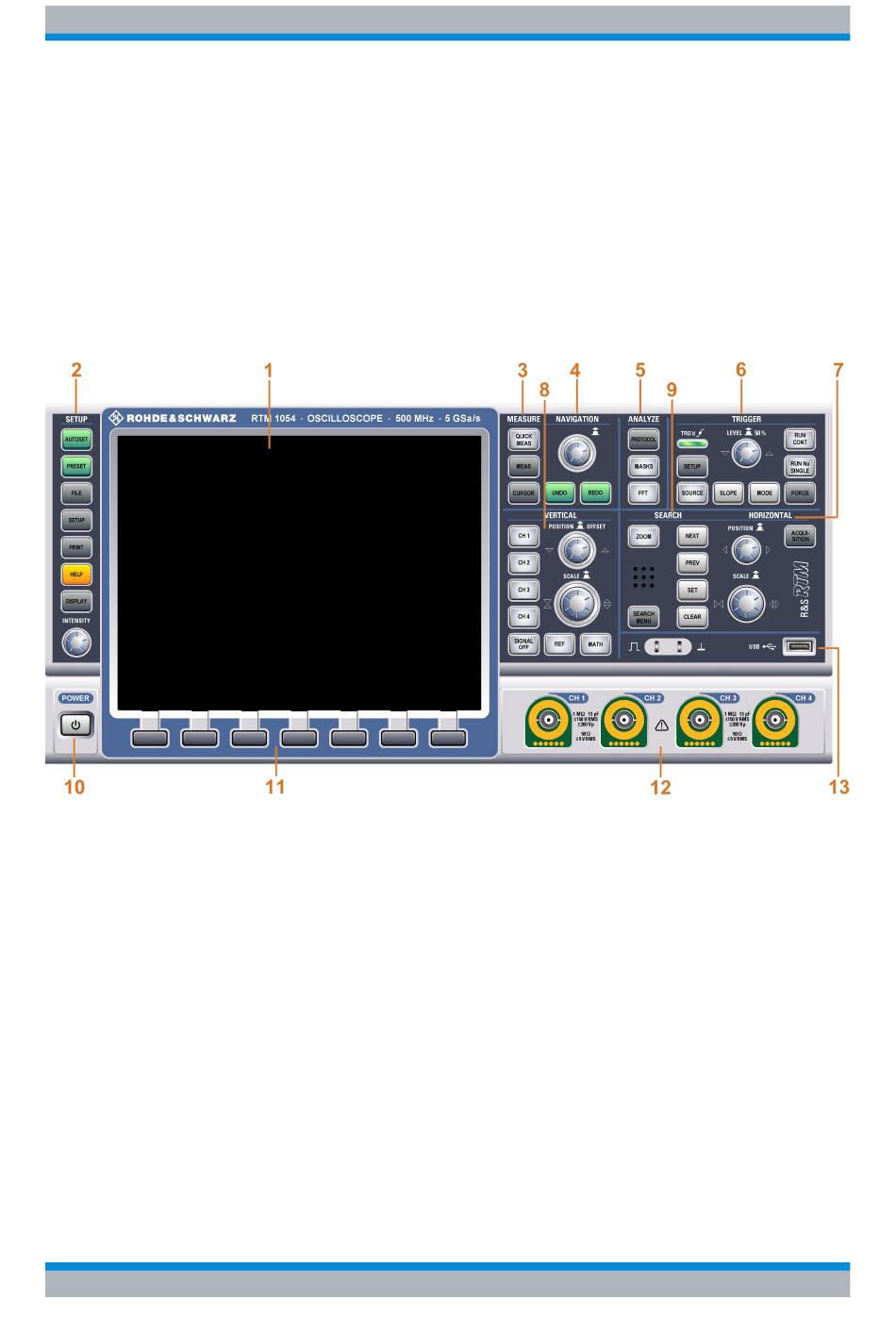

Bild 3-1: Frontplatte des RTM 1054 mit 4 Eingangskanälen
1 = Display
2 = SETUP-Bedienelemente
3 = MEASURE-Tasten
4 = NAVIGATION-Bedienelemente
5 = ANALYZE-Tasten
6 = TRIGGER-Bedienelemente
7 = HORIZONTAL-Bedienelemente
8 = VERTICAL-Bedienelemente
9 = SEARCH-Tasten
10 = POWER-Taste
11 = Softkeys
12 = Eingangskanäle
13 = Anschlüsse für USB-Geräte und für die Tastkopfkompensation
Eine Beschreibung des Displays und weitere zugehörige Informationen finden Sie in
Kapitel 5.1, "Informationen auf dem
Steckanschlüsse werden in den folgenden Kapiteln beschrieben.
