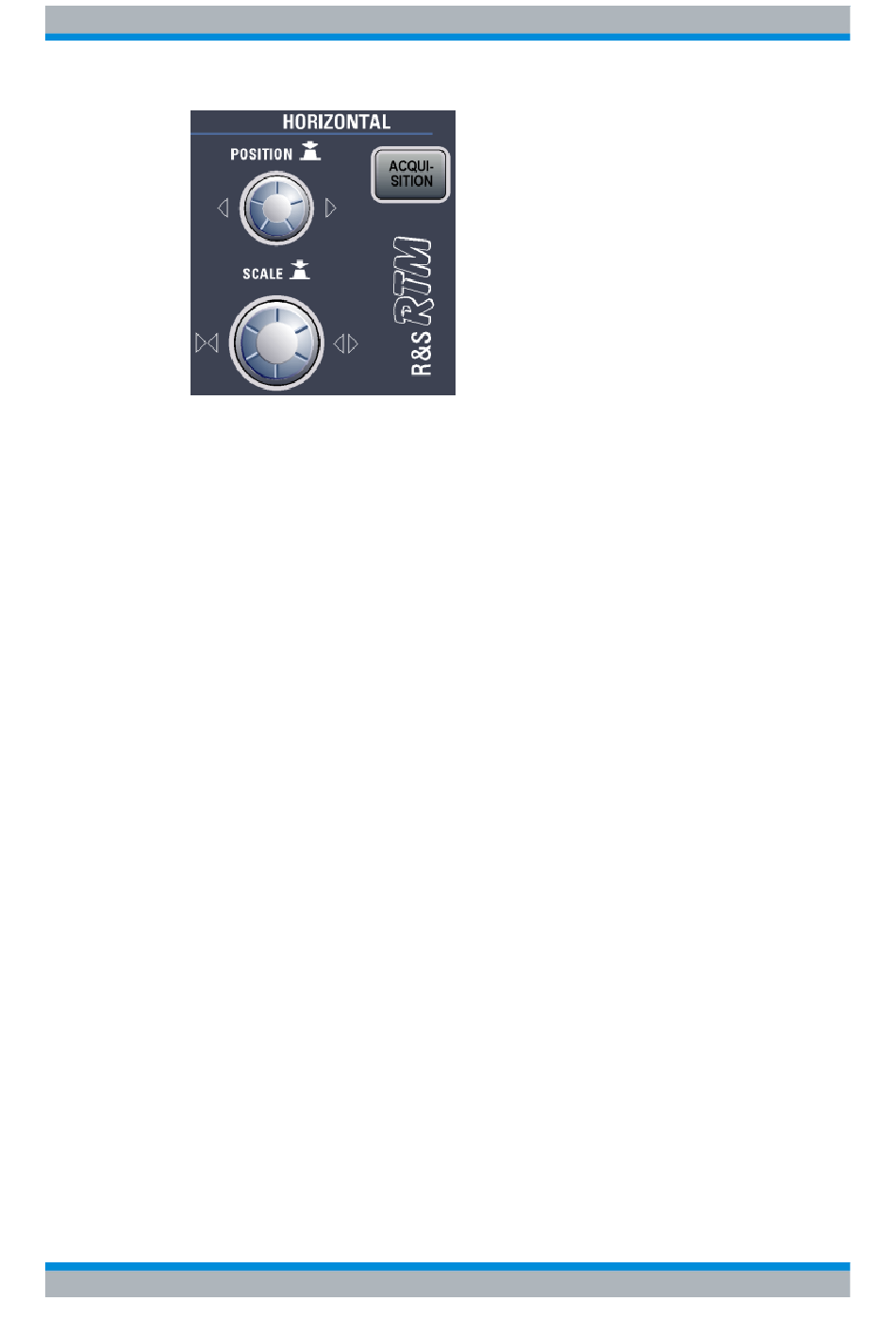

POSITION
In einem normalen Messkurvenfenster wird mit dem Drehknopf der Triggeroffset geän-
dert. Dies ist die horizontale Position des Triggerpunkts in Bezug auf den Referenzpunkt
- den Nullpunkt des Rasters. Damit kann der Triggerpunkt auch außerhalb des Dia-
gramms gesetzt und das Signal für einen gewissen Zeitraum vor und nach dem Trigger
analysiert werden.
Durch Drehen im Uhrzeigersinn wird die Position nach rechts verschoben, mit einem
Druck auf den Knopf wird der Wert zurückgesetzt. Beim Nulldurchgang rastet der Knopf
kurzzeitig ein und die Einstellung bleibt konstant, damit der Wert Null leichter eingestellt
werden kann.
Ist ein Zoom- oder FFT-Fenster geöffnet, können mit dem Knopf auch bestimmte andere
horizontale Parameter geändert werden. Zwischen den Parametern hin und her wech-
seln können Sie durch Drücken des Drehknopfes SCALE.
SCALE
In einem normalen Messkurvenfenster wird mit dem Drehknopf die Zeitskala der hori-
zontalen Achse für alle Signale, die so genannte Zeitbasis, eingestellt. Durch Drehen im
Uhrzeigersinn werden die Messkurven gestreckt — der Skalierungswert time/div wird
verkleinert.
Ist ein Zoom- oder FFT-Fenster geöffnet, kann mit dem Knopf zwischen den Fenstern
und den zugeordneten horizontalen Parametern hin und her gewechselt und dann durch
Drehen des Knopfes die gewünschte Skalierung eingestellt werden. Durch Drücken des
Knopfes SCALE wird auch der Parameter umgeschaltet, der mit dem Knopf POSITION
eingestellt wird.
ACQUISITION
Öffnet das Menü "Acquisition". Hier können Sie die Verarbeitung der Daten steuern, d.h.
wie die Messkurve basierend auf den aufgezeichneten ADC-Abtastungen erstellt wird.
Der aktuelle Erfassungsmodus wird in der Informationsleiste oben angezeigt (der zweite
Wert von rechts).
