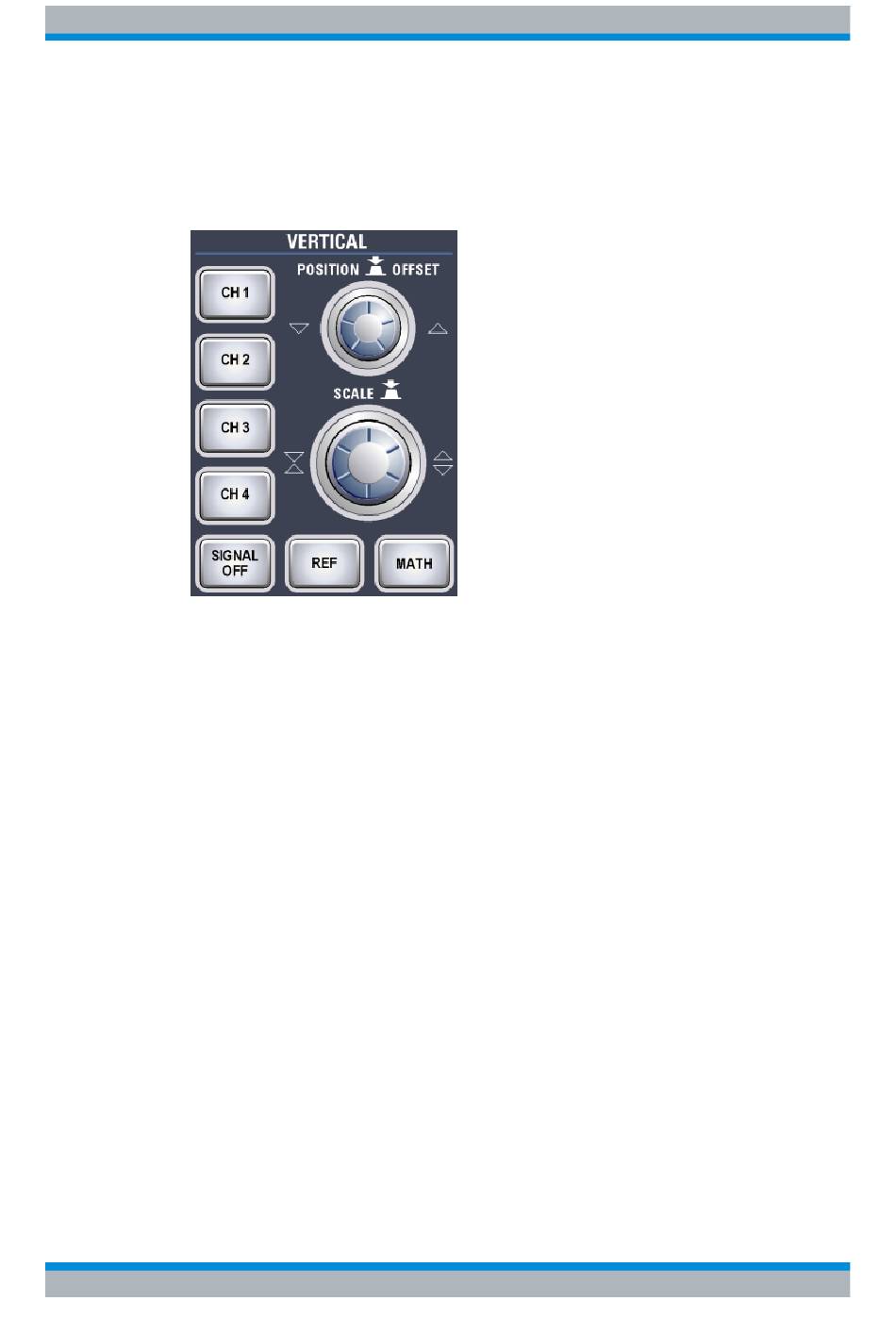

3.1.7 VERTICAL-Bedienelemente

Mit den Tasten und Knöpfe im Funktionsblock VERTICAL wird ein Signal ausgewählt und
die vertikale Skalierung sowie die Position der Parameter der ausgewählten Messkurve
eingestellt.
CH N
Jede Kanaltaste schaltet einen analogen Kanal ein, wählt ihn aus und öffnet das Menü
"Channel" mit den vertikalen Einstellungen des ausgewählten Kanals. Wenn der Kanal
aktiv ist, leuchtet die Taste in der Farbe des Kanals.
Welche Auswirkung ein Tastendruck hat, hängt vom Zustand des Kanals ab:
●
Ist der Kanal inaktiv, wird er durch Drücken der Taste aktiviert und ausgewählt.Der
daneben befindliche Drehknopf leuchtet in der jeweiligen Farbe des Kanals auf.
●
Wenn der Kanal aktiviert ist, bewirkt ein Drücken der Taste die Auswahl der Mess-
kurve des Kanals für die Vertikaleinstellung.
POSITION / OFFSET
Der Drehknopf stellt die vertikale Position oder den DC-Offset ein. Er leuchtet in der Farbe
der ausgewählten Messkurve. Durch Drücken der Taste wird der Parameter hin und her
geschaltet. Der aktuelle Parameter und sein Wert werden in einer temporären Kompakt-
anzeige angezeigt, die dieselbe Kanalfarbe aufweist.
Beim Nulldurchgang rastet der Knopf kurzzeitig ein und die Einstellung bleibt konstant,
damit der Wert Null leichter eingestellt werden kann.
Hinweis: Standardmäßig ist der Offset deaktiviert. Durch Drücken des Softkey "Offset"
im Menü "Channel" wird der Offset aktiviert.
SCALE
Legt die vertikale Skalierung in 'Volt pro Division' (Volts/Div) fest, um die Amplitude der
ausgewählten Kanal-, Mathematik- oder Referenzmesskurve zu ändern. Der aktuelle
Wert wird in der Messkurven-Kompaktanzeige über dem Raster angezeigt. Der Knopf
leuchtet in der Farbe der ausgewählten Messkurve auf.
