Hinweis: Wenn rechts ein weiterer Marker vorhanden, aber gegenwärtig auf dem Bild-
schirm nicht sichtbar ist, wird am rechten Rand des Displays ein kleiner roter Pfeil ein-
geblendet. Wenn eine Suche aktiv ist, wechselt die Taste nur zwischen den Suchergeb-
nismarkern.
PREV
Versetzt den vorherigen Marker (links) zum Referenzpunkt der Anzeige oder des Zoo-
mbereichs.
Hinweis: Wenn links ein weiterer Marker vorhanden, aber gegenwärtig auf dem Bild-
schirm nicht sichtbar ist, wird am linken Rand des Displays ein kleiner roter Pfeil ein-
geblendet. Wenn eine Suche aktiv ist, wechselt die Taste nur zwischen den Suchergeb-
nismarkern.
SET
Setzt einen neuen Marker am Referenzpunkt der Anzeige, sofern dort nicht schon ein
Marker gesetzt ist.
In der Suchergebnisanzeige wird der Marker auf das Suchresultat gesetzt, das in der
Ergebnistabelle "Event Table" ausgewählt ist.
CLEAR
Löscht den Marker am Referenzpunkt. Mit den Tasten NEXT und PREV werden die
Marker zum Referenzpunkt versetzt.
In der Suchergebnisanzeige wird der Marker von dem Suchresultat entfernt, das in der
Ergebnistabelle "Event Table" ausgewählt ist.

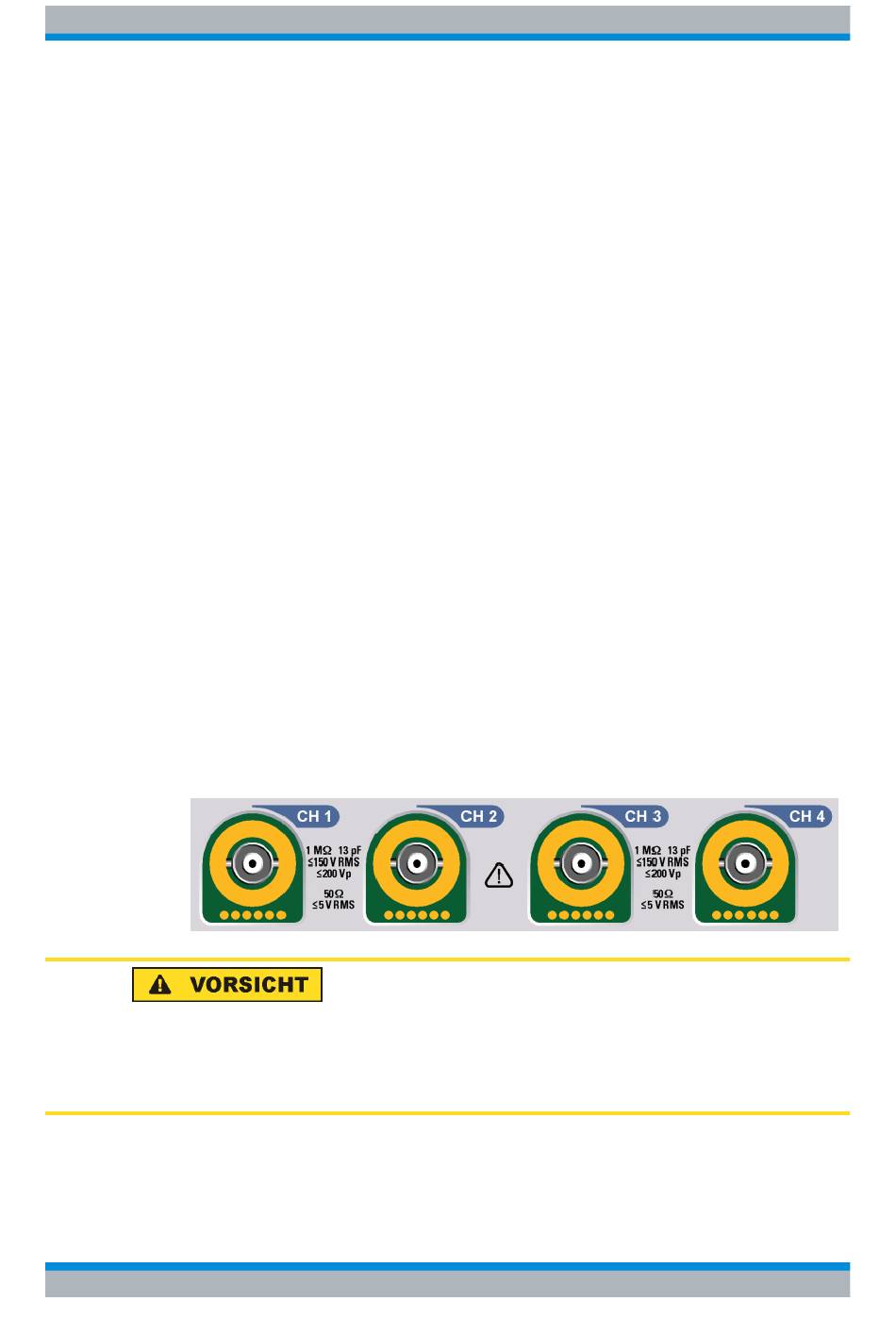

3.1.9 Eingangskanäle
Eingangskanäle bilden die Anschlüsse für aktive und passive Tastköpfe. Der Eingangs-
widerstand ist einstellbar (Werte: 50 Ω und 1 MΩ).
Verletzungsgefahr
Bei Eingangsspannungen höher als 30 V RMS oder 42 V (Spitzenwert) bzw. 60 V DC
müssen Sie passende Schutzeinrichtungen verwenden, so dass keine direkte Berührung
mit dem Messaufbau stattfinden kann.
