R&S RTM
PROTOCOL
Öffnet das Menü "Protocol", in dem Sie serielle Schnittstellen und Bussysteme auswäh-
len und konfigurieren können.
MASKS
Öffnet das Menü "Masks", in dem Sie einen Maskentest mit der ausgewählten Messkurve
durchführen können. Masken dienen zur Fehlererkennung und Konformitätsprüfung bei
digitalen Signalen.
Folgende Aktionen sind möglich:
●
Ausführen von Maskentests
●
Konfigurieren neuer Masken auf der Basis von Kanalsignalen
●
Konfigurieren von durch Maskenverstösse ausgelöste Aktionen
FFT
Die Taste FFT aktiviert bzw. deaktiviert eine FFT (FFT — Fast Fourier Transformation)
für den zuletzt ausgewählten Kanal und stellt Funktionen für die FFT-Konfiguration und
-Anzeige bereit.
Ist die Transformation aktiviert, leuchtet die Taste FFT auf. Zwei Fenster werden darge-
stellt: das Signal im Zeitverlauf im oberen Fenster, das Ergebnis der FFT-Analyse im
unteren Fenster.
Nach Deaktivieren der Transformation wird zur vorherigen Anzeige zurückgekehrt.
Um die FFT für einen anderen Kanal anzuzeigen, drücken Sie die Taste für den ent-
sprechenden Kanal.

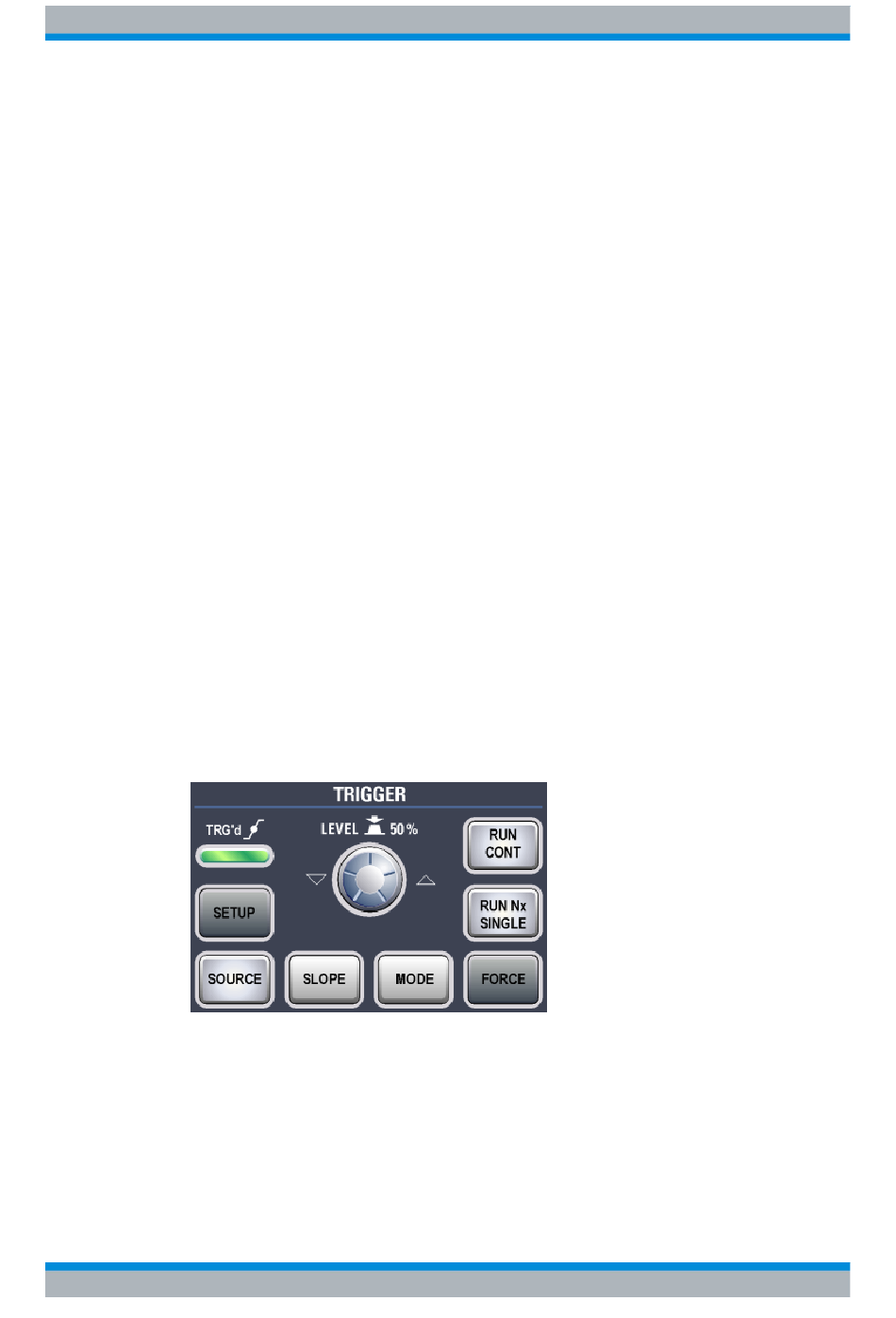

3.1.5 TRIGGER-Bedienelemente

Die Tasten und der Drehknopf im Funktionsblock TRIGGER ermöglichen ein Einstellen
des Triggers und das Starten bzw. Stoppen des Erfassungsvorgangs.
RUN CONT
Startet und stoppt die fortlaufende Erfassung. Ein grünes Licht zeigt an, dass die Erfas-
sung läuft. Ein rotes Licht zeigt an, dass die Erfassung gestoppt ist.
Der Zustand wird auch am rechten Ende der Informationsleiste angezeigt: "Run" oder
"Complete".
