R&S RTM
INTENSITY
Passt die Intensität der Messkurven auf dem Bildschirm oder die Hintergrundbeleuchtung
des Bildschirms an. Mit einem Druck auf den Knopf wird zwischen den Einstellungen hin
und her gewechselt. Die angesteuerten Parameter und deren jeweiliger Wert werden in
einer temporären Kompaktanzeige rechts oben auf dem Bildschirm dargestellt.

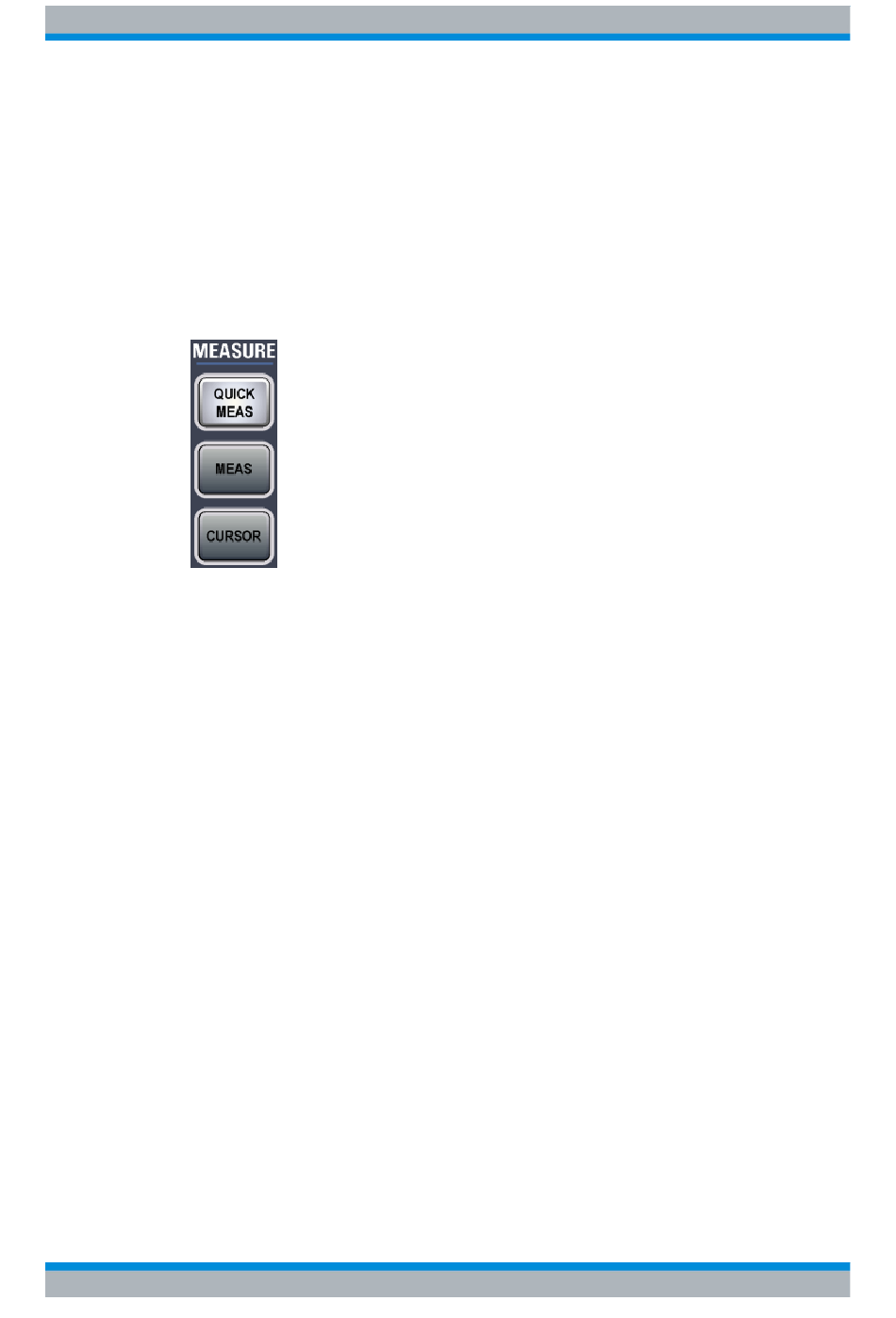

3.1.2 MEASURE-Tasten

Der MEASURE-Funktionsblock stellt automatische und manuelle Messfunktionen bereit.
QUICK MEAS
Zeigt die Ergebnisse grundlegender, automatisch durchgeführter Messungen für den
ausgewählten Kanal in der Ergebnistabelle und direkt an der Messkurve an. Für Span-
nungsmessungen sind dies: Vp+, Vp-, Vpp, V RMS, Mittelwert, Anstiegszeit tr, Abfallzeit
tf, Periode T und Frequenz f.
Durch erneutes Drücken der Taste werden die Ergebnisse ausgeblendet.
Hinweis: Wenn Sie Schnellmessungen aktivieren, werden Cursor-Messungen sowie
das Referenz- und mathematische Menü automatisch deaktiviert. Deaktivieren Sie
Schnellmessungen, bevor Sie diese Funktionen auswählen. Alle Kanäle außer dem aus-
gewählten Kanal sind ausgeblendet, wenn die Schnellmessungen aktiviert sind.
MEAS
Öffnet das Menü "Measurement", in dem Sie bis zu vier Amplituden und Zeitmessungen
sowie das Zählen von Pulsen konfigurieren können.
CURSOR
Öffnet das Menü "Cursor", in dem Sie die verschiedenen manuellen Messungen auf
Cursorbasis einrichten können.

3.1.3 NAVIGATION-Bedienelemente

Der Drehknopf und die Navigationstasten unterstützen die Dateneingabe auf verschie-
dene Weisen.
