Verletzungsgefahr und Gefahr der Beschädigung des Geräts
Das Gerät entspricht der Messkategorie I; die Eingangsspannung darf 200 V (Spitzen-
wert), 150 V RMS bei 1 MΩ Eingangswiderstand und 5 V RMS bei 50 Ω Eingangswider-
stand nicht überschreiten.
Transiente Überspannungen dürfen 200 V (Spitzenwert) nicht überschreiten.
Bei Messungen in Messkreisen mit transienten Überspannungen oberhalb der Messka-
tegorie I müssen Sie sicherstellen, dass am Messeingang des Geräts keine transienten
Überspannungen größer als CAT I auftreten können. Um dies sicherzustellen, dürfen Sie
nur Tastköpfe verwenden, die entsprechend DIN EN 61010-031 gebaut und geprüft sind.
Bei Messungen in Messkreisen der Messkategorien II, III oder IV muss der verwendete
Tastkopf die Spannung so reduzieren, dass keine transienten Überspannungen größer
als CAT I am Gerät auftreten. Weitere detaillierte Informationen sind dem Handbuch und
den Sicherheitshinweisen des Tastkopf-Herstellers zu entnehmen.
Erläuterung: Messstromkreise entsprechend Punkt 6.7.4 EN61010-1: Die Messkategorie
I ist für Messungen an Stromkreisen, die nicht mit dem Stromnetz verbunden sind, vor-
gesehen.

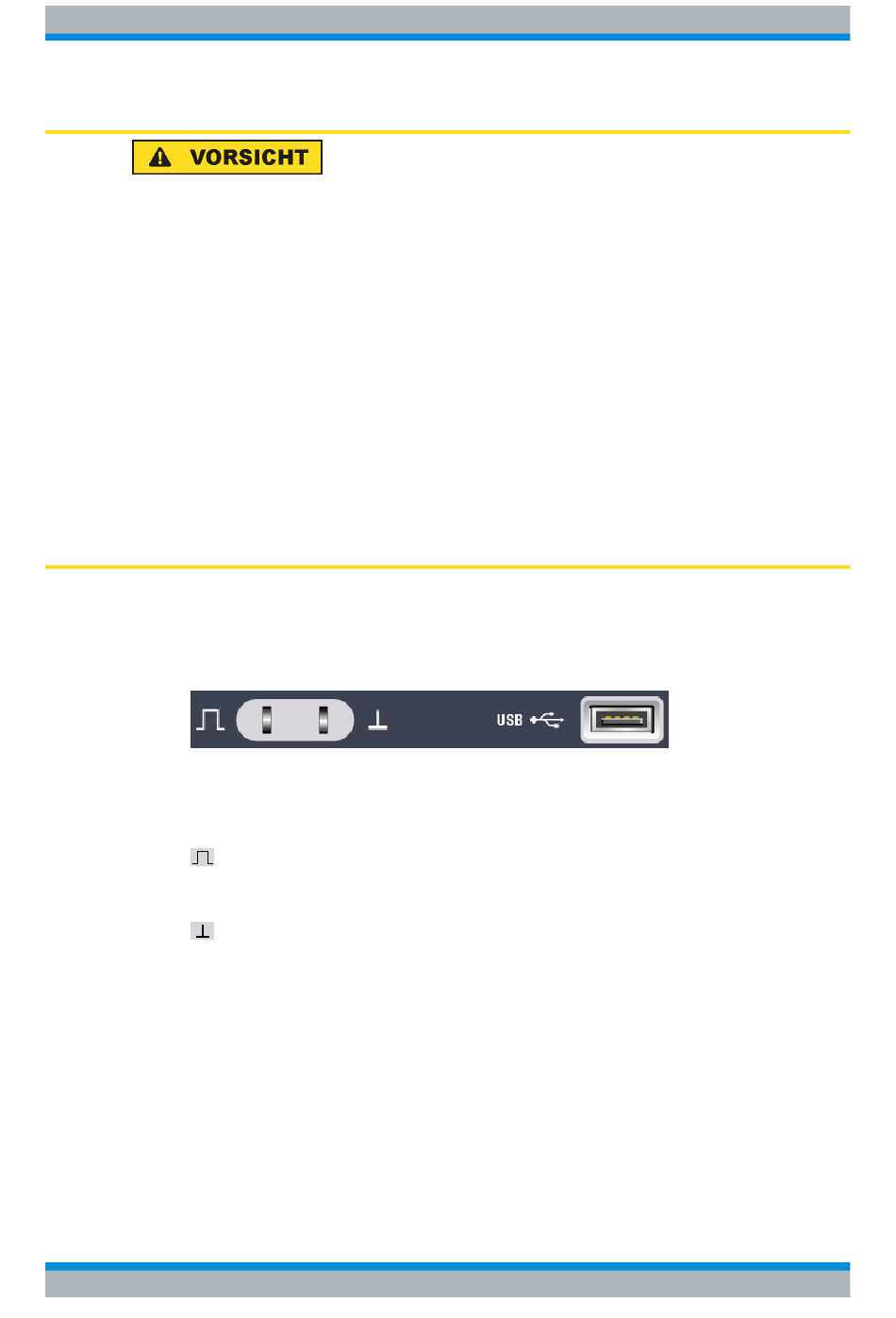

3.1.10 Front-Anschlüsse
Die wichtigsten Anschlüsse befinden sich an der Frontplatte.
TASTKOPFKOMPENSATION
Tastkopfkompensations-Klemme für das Abstimmen von passiven Tastköpfen auf den
Oszilloskopkanal.
USB
USB-Schnittstelle vom Typ A zum Anschließen eines Druckers oder eines Speichersticks
für das Speichern und erneute Laden von Geräteeinstellungen und Messdaten sowie
zum Durchführen eines Firmware- bzw. Hilfe-Updates. Ein weiterer Anschluss dieses
Typs befindet sich an der Geräterückwand.
Erste Schritte 1305.0566.03 ─ 03
Rechtecksignal für die Tastkopfkompensation mit einer Frequenz von
1 kHz oder 1 MHz. Das Signal kann über SETUP > "Probe Adjust" ein-
gestellt werden.
Masseanschluss für Tastköpfe.
