3.2 Rückwand
Abbildung
Anschlüssen.

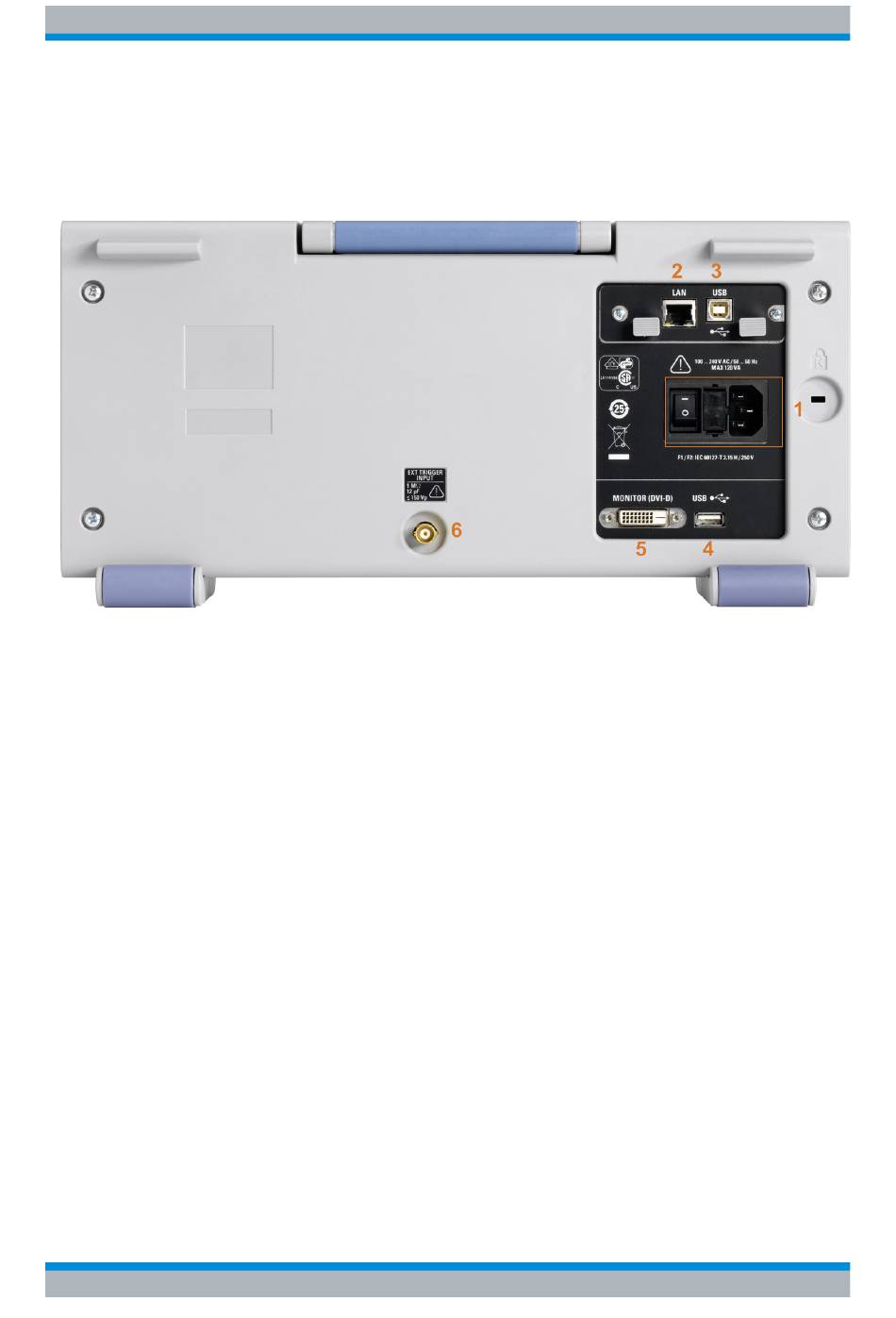

Bild 3-2: Ansicht der Rückwand des R&S RTM
1 = Anschluss für Wechselstromversorgung und Netzhauptschalter
2 = LAN-Anschluss
3 = USB-Anschluss, Typ B
4 = USB-Anschluss, Typ A
5 = DVI-D-Buchse für den Anschluss eines externen Monitors
6 = Externer Triggereingang
Anschluss für Wechselstromversorgung und Netzhauptschalter
Das Gerät unterstützt ein Weitbereichsnetzteil. Es stellt sich somit automatisch auf die
anliegende Netzspannung ein. Ein Netzspannungswähler ist nicht vorhanden.
Der AC-Netzhauptschalter trennt das Gerät von der AC-Netzleitung.
LAN
8-poliger RJ-45-Anschluss für die Anbindung des Geräts an ein LAN (Local Area Net-
work). Unterstützt bis zu 100 Mbit/s.
USB, TYP B
USB-Schnittstelle (Universal Serial Bus) vom Typ B (Device USB) zum Fernsteuern des
Geräts.
Hinweis: Elektromagnetische Störungen (EMI - Electromagnetic Interference) können
die Messergebnisse beeinflussen. Um jegliche Beeinträchtigung zu vermeiden, verwen-
den Sie keine USB-Verbindungskabel mit einer Länge von mehr als 1 m.
