4.2 Bildschirmausschnitt vergrößern mit Hilfe von Markern

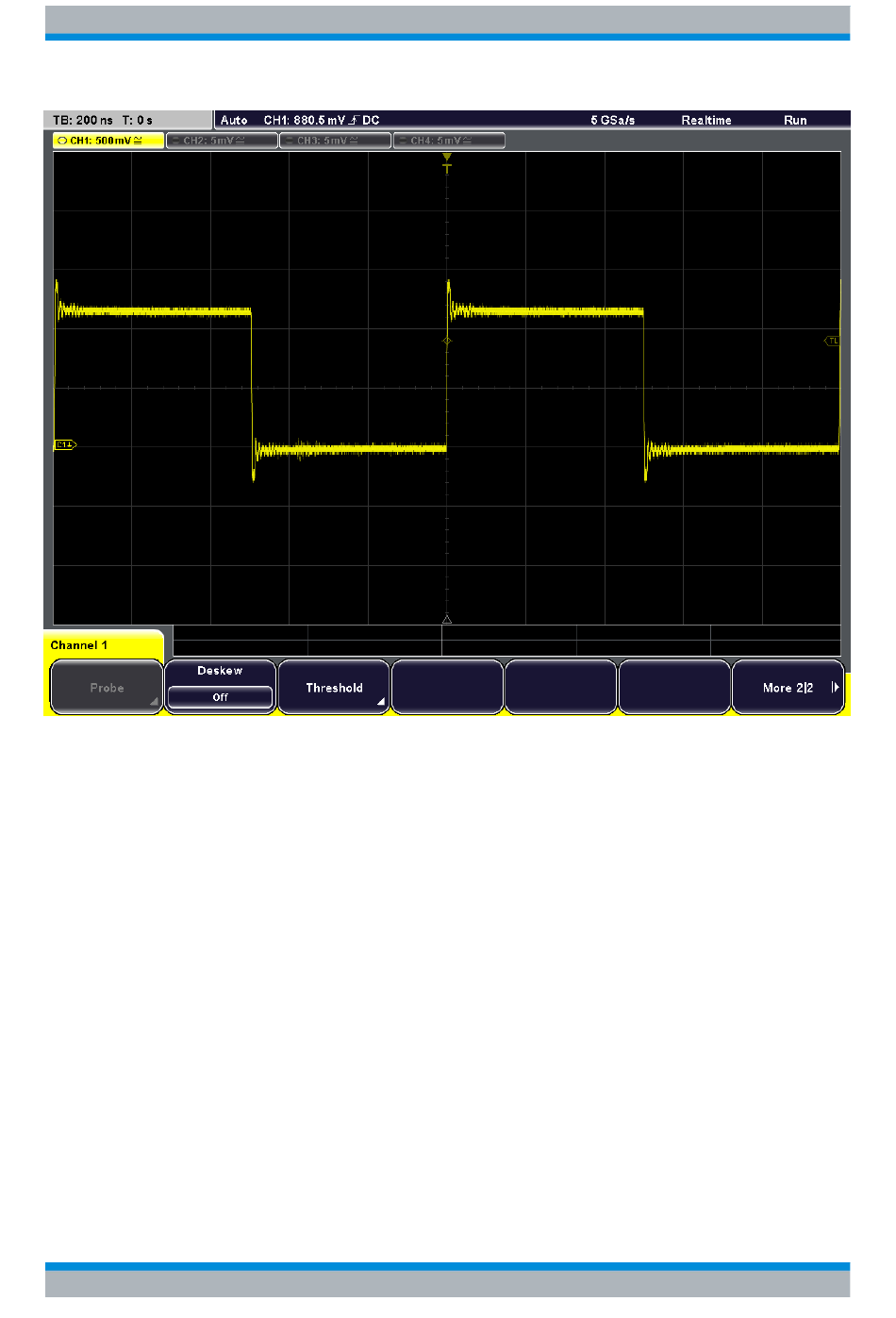

Mit den Drehknöpfen SCALE lässt sich die Skalierung der Zeitbasis und Signalamplitu-
den ändern, um die Messkurve zu vergrößern. Wenn Sie weitere Details erkennen möch-
ten, verwenden Sie die Zoomfunktion. In Verbindung mit Markern können Sie schnell und
bequem den Ausschnitt, der für Sie von besonderem Interesse ist, identifizieren und ver-
größern.
1. Taste SET drücken, um einen neuen Marker an der Referenzposition zu setzen
("0s" in der Zeitbasis).
2. Marker mit Hilfe des horizontalen Drehknopfes "Position" an die Position verschie-
ben, die vergrößert werden soll.
3. Taste ZOOM drücken.
Die Taste leuchtet auf und es werden zwei Fenster dargestellt: das ursprüngliche
Signal im Zeitverlauf im oberen, das gezoomte Fenster im unteren Fenster. Die Mar-
kerlinien werden in beiden Fenstern dargestellt. Der Marker gibt den Mittelpunkt des
Zoombereichs an. Der Bereich um den Marker wird gezoomt.
