Möglichkeit, genau die Punkte im Diagramm anzugeben, für die Sie Ergebnisse benöti-
gen. Je nach Art der Messung können zwei oder drei Cursor in der Anzeige positioniert
und die Ergebnisse für diese Punkte angezeigt werden.
Bei Verwendung der V-Marker-Cursor beispielsweise können Sie die beiden Cursor
jeweils am Anfang und Ende eines Pulses positionieren, um die Top Level- und Base
Level-Spannung sowie die Differenz zwischen den beiden und die Pulsbreite (Δt) zu
erhalten. Zu Vergleichszwecken werden die Ergebnisse der automatischen Messung der
Base Level- und Top Level-Werte zudem in der Ergebnistabelle angezeigt (links in
Bild 4-1).

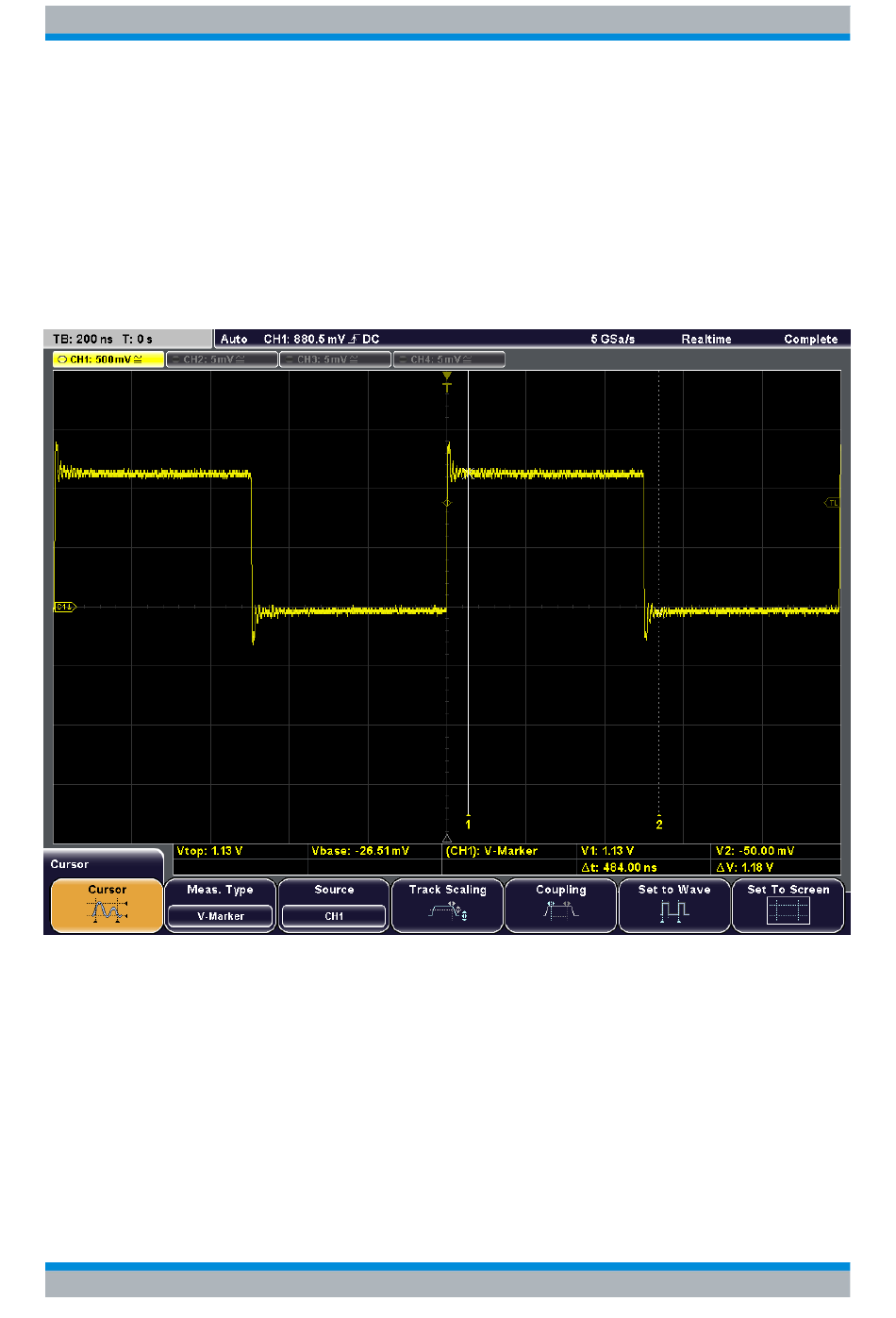

Bild 4-1: Beispiel für eine Cursor-Messung
1. Taste CURSOR drücken.
Die Cursor-Linien werden aktiviert.
2. Taste "Meas. Type" drücken, bis "V-Marker" markiert ist.
3. Taste "Source" drücken, bis "CH1" markiert ist, um die Quelle für die Messung aus-
zuwählen.
4. Drehknopf NAVIGATION drücken, um den ersten Cursor auszuwählen. Drehknopf
drehen, um die Cursor-Linie an den Anfang eines Pulses zu verschieben.
