5.
Betrieb
ACHTUNG
(siehe Kapitel "Sicherheitshinweise und Ge-
fahren bei Nichtbeachtung")
Unbedingt Kapitel "Bestimmungsgemäße
Verwendung" beachten!
5.1
Inbetriebnahme
Vor der Inbetriebnahme (Erstinbetriebnah-
me oder Inbetriebnahme nach Wartungsar-
beiten) den Filter mit Wasser füllen und ent-
lüften!
– Dazu wird der Filter nach der Installation
durch Öffnen des vorgeschalteten Ab-
sperrventils mit Wasser gefüllt.
– Der Filter steht nun unter Netzdruck.
– Die eingeschlossene Luft muss an-
schließend sofort aus dem Filter entfernt
werden, um eine Beschädigung der In-
stallation durch Druckstöße zu vermei-
den. Die Entlüftung des Filters wird mit-
tels einer Rückspülung durchgeführt.
(siehe Kapitel "Ableitung des Rückspül-
wassers")
– Nach dem Rückspülen und Entlüften ist
der Filter betriebsbereit.
5.2
Funktionsbeschreibung
Durch den Einbaudrehflansch (1) strömt un-
gefiltertes Wasser in den Rückspül-Schutz-
filter. Das Wasser strömt durch den Feinfil-
ter von außen nach innen. Der gefilterte
Schmutz bleibt an dem Siebgewebe des
Feinfilters hängen. Der anhaftende Schmutz
ist von außen durch die transparente Filter-
glocke (5) sichtbar. Anschließend verlässt
das gefilterte Wasser den Rückspül-Schutz-
filter wieder über den Einbaudrehflansch
(1).
Betrieb
1
7
8
9

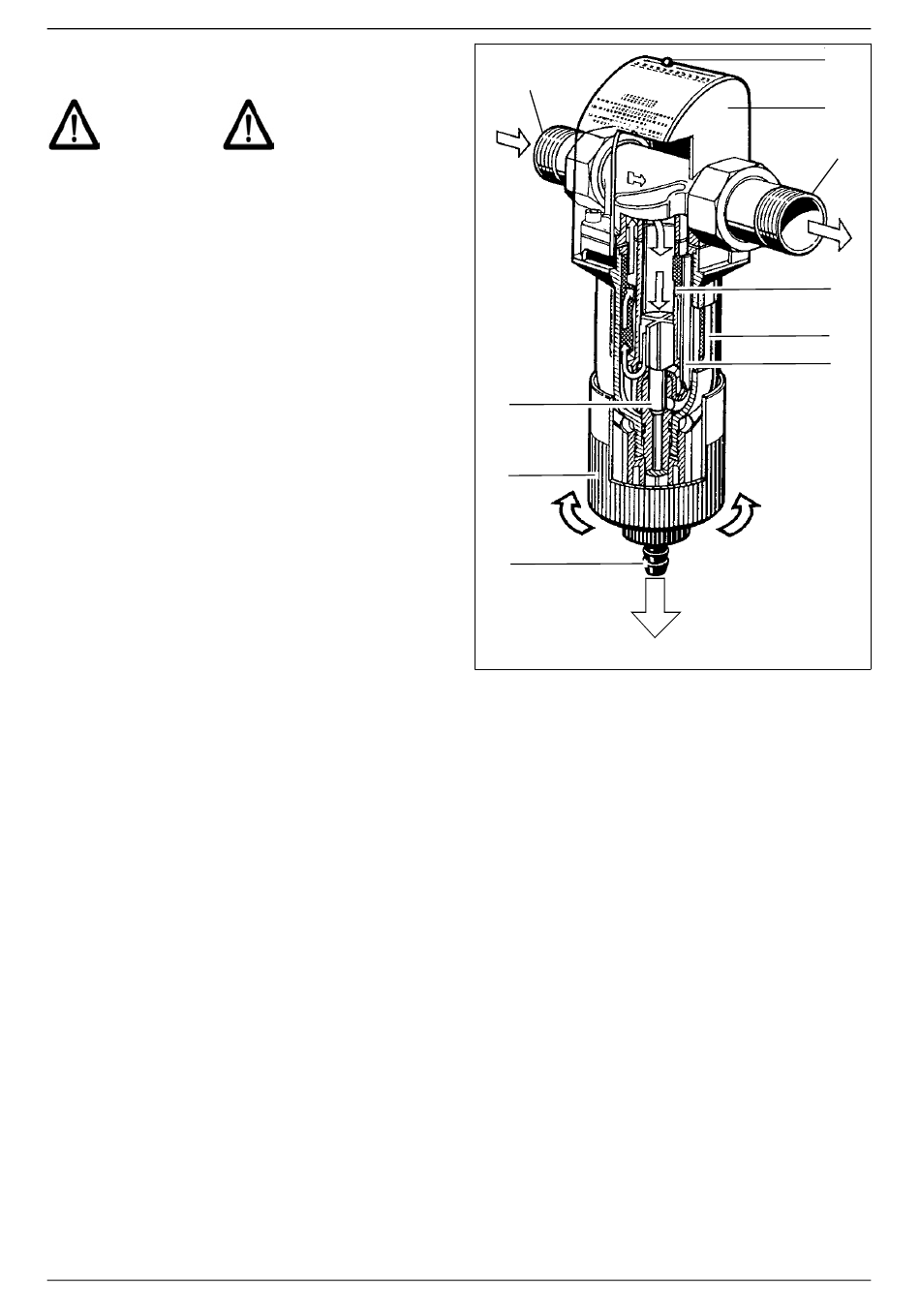

Abb. 6:
Funktionsbeschreibung
1 Einbaudrehflansch
2 Anzeigeknopf für den nächsten
Rückspültermin
3 Abdeckhaube
4 Siebeinsatz
5 Filterglocke
6 Saugrohr
7 Spülventil
8 Rückspülhandrad
9 Schlauchanschlussstück für Rückspül-
wasser drehbar
JUDO FILLY
2
3
1
4
5
6
11
