spülwasser unkontrolliert austreten und zu
Wasserschäden führen.
4.1.3 Montage des
Einbaudrehflansches
Die Montage erfolgt mit dem mitgelieferten
Einbaudrehflansch. Der Einbaudrehflansch
dient als Verbindungselement mit der Haus-
wasserinstallation.
Der Einbaudrehflansch muss in Fließ-
richtung installiert werden. Diese ist
durch einen eingegossenen Pfeil ge-
kennzeichnet (siehe Abb. 4).
Bei Nichtbeachtung ist eine Rückspülung
nicht möglich. Dies führt mit der Zeit zu ei-
nem steigenden Druckverlust.
ACHTUNG
(siehe Kapitel "Sicherheitshinweise und Ge-
fahren bei Nichtbeachtung")
Die Flanschfläche des Einbaudrehflansches
muss waagrecht stehen! Der Einbaudreh-
flansch muss so montiert werden, dass kei-
ne mechanischen Verspannungen auftre-
ten!
Ansonsten
mechanischen Beschädigung bis hin zum
Bruch der Rohrleitung oder des Einbaudreh-
flansches kommen. Daraus können größere
Wasserschäden resultieren.
Personen, die sich in der Nähe des Filters
aufhalten, sind in diesem Falle durch die
größeren Wassermengen einem gesund-
heitlichen Risiko ausgesetzt.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Filter einwirken.
kann
es
zu
einer
JUDO FILLY
Installation
4.1.4 Montage des Filters
Das Anziehmoment (ca.4 Nm) so
wählen, dass die Dichtung schließt
und der Filter nicht beschädigt bzw.
verspannt wird!
Der Anschluss erfolgt über den mitgeliefer-
ten Einbaudrehflansch. Er besteht aus Ein-
baudrehflansch,
Überwurfmutter, Tülle und Flachdichtung.
Die Überwurfmuttern des Einbaudrehflan-
sches lösen und mit der Tülle an die Rohrlei-
tung montieren.
Einbaumaße beachten!
Den Rückspül-Schutzfilter mit vormontier-
tem Einbaudrehflansch zwischen die Tüllen
positionieren,
und mittels Überwurfmutter verschrauben.
Der eingegossene Pfeil des Einbaudrehflan-
sches muss mit der Fließrichtung des Was-
sers übereinstimmen.
ACHTUNG
(siehe Kapitel "Sicherheitshinweise und Ge-
fahren bei Nichtbeachtung")
Profilflanschdichtung

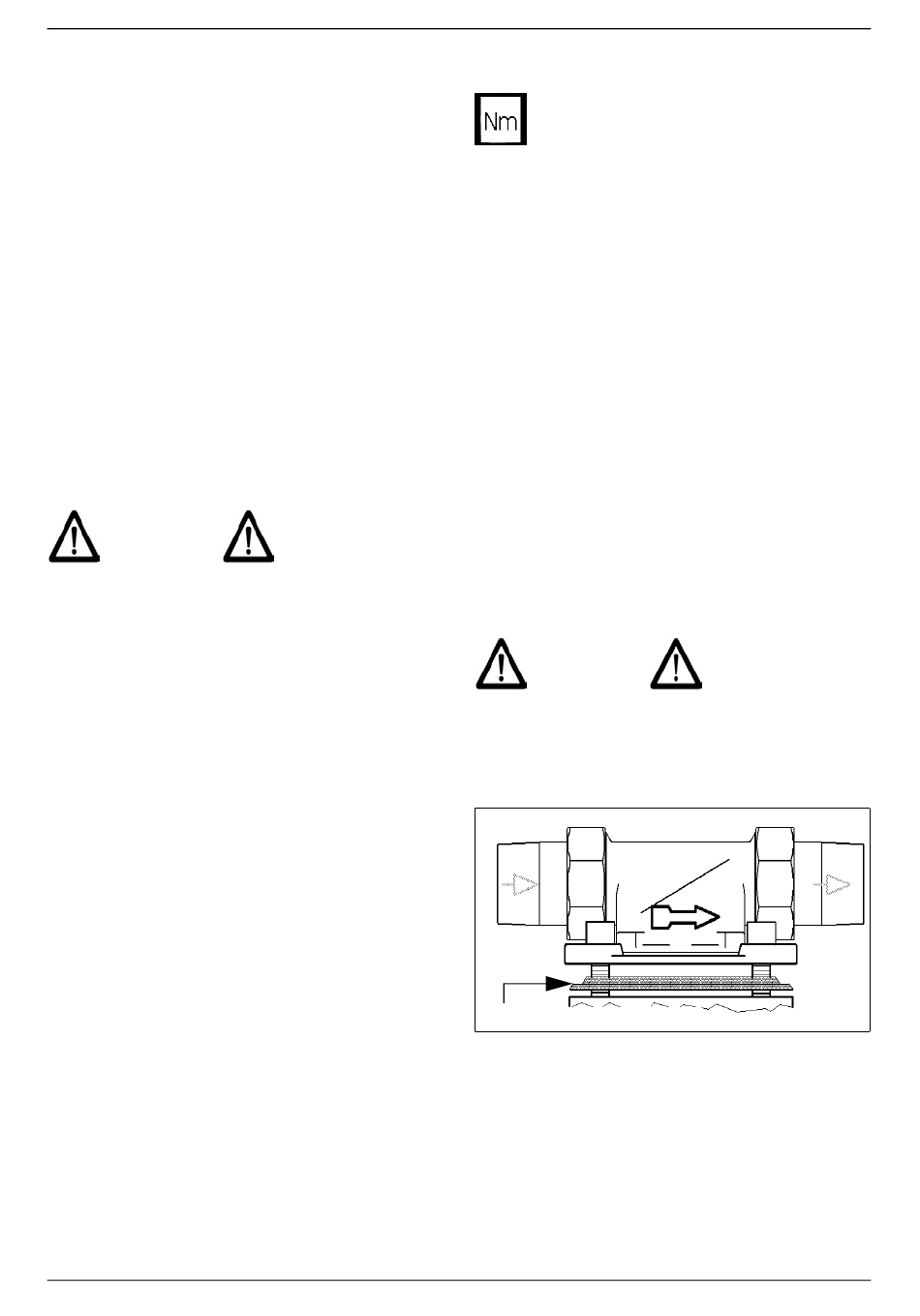

Abb. 4:
Einbaudrehflansch
Das Profil der Profilflanschdichtung muss
zum Einbaudrehflansch zeigen. Wird dies
nicht beachtet, so kann es zu Undichtheiten
und zum Austreten von Wasser kommen.
Dabei können Wasserschäden an Haus und
Einrichtung entstehen (siehe Abb. 4).
Profilflanschdichtung,
Flachdichtungen
einlegen
9
