4.2
Ableitung des
Rückspülwassers
ACHTUNG
(siehe Kapitel "Sicherheitshinweise und Ge-
fahren bei Nichtbeachtung")
Für das Rückspülwasser muss ein ausrei-
chend dimensionierter Abwasseranschluss
(z. B. Bodenablauf) nach DIN 1986 vorhan-
den sein. Falls kein Abwasseranschluss
vorliegt kann ein Eimer mit entsprechender
Größe verwendet werden (siehe Abb. 5).
Die Dimensionierung richtet sich nach den
örtlichen Gegebenheiten (z. B. Gefälle des
Abwasserrohres, Anzahl der Umlenkungen,
Länge der Abwasserleitung usw.). Sie muss
mindestens so sein, dass das gesamte Ab-
wasser zeitgleich abgeführt werden kann.
Ist ein Abwasseranschluss direkt unter dem
Filter nicht möglich, so kann das Spülwasser
über einen Schlauch oder eine am Spülwas-
serventil zu montierende Leitung einige Me-
ter zum nächsten Abwasseranschluss ge-
führt werden. Diese Leitung muss die
gleiche Dimension wie das Spülwasserven-
til haben.
Bei allen Möglichkeiten muss nach EN1717
auf einen freien Auslauf geachtet werden.
Wenn zur Rückspülung ein Eimer verwen-
det wird, sind folgende Punkte zu beachten:
– Bei hohem Netzdruck kann Wasser aus
dem Eimer spritzen. In diesem Falle sind
Wasserschäden an Gegenständen, die
sich in der Nähe des Filters befinden,
möglich.
– Wenn der Eimer zur Hälfte gefüllt ist,
muss der Rückspülvorgang beendet
werden. Andernfalls besteht die Mög-
lichkeit, dass der Eimer überläuft. Des-
halb muss der Eimer ausreichend di-
mensioniert sein und die Rückspülung
sollte zügig durchgeführt werden (siehe
Abb. 5).
10
Installation
4.2.1 Ableitungsmöglichkeiten für
das Rückspülwasser
> 200 mm

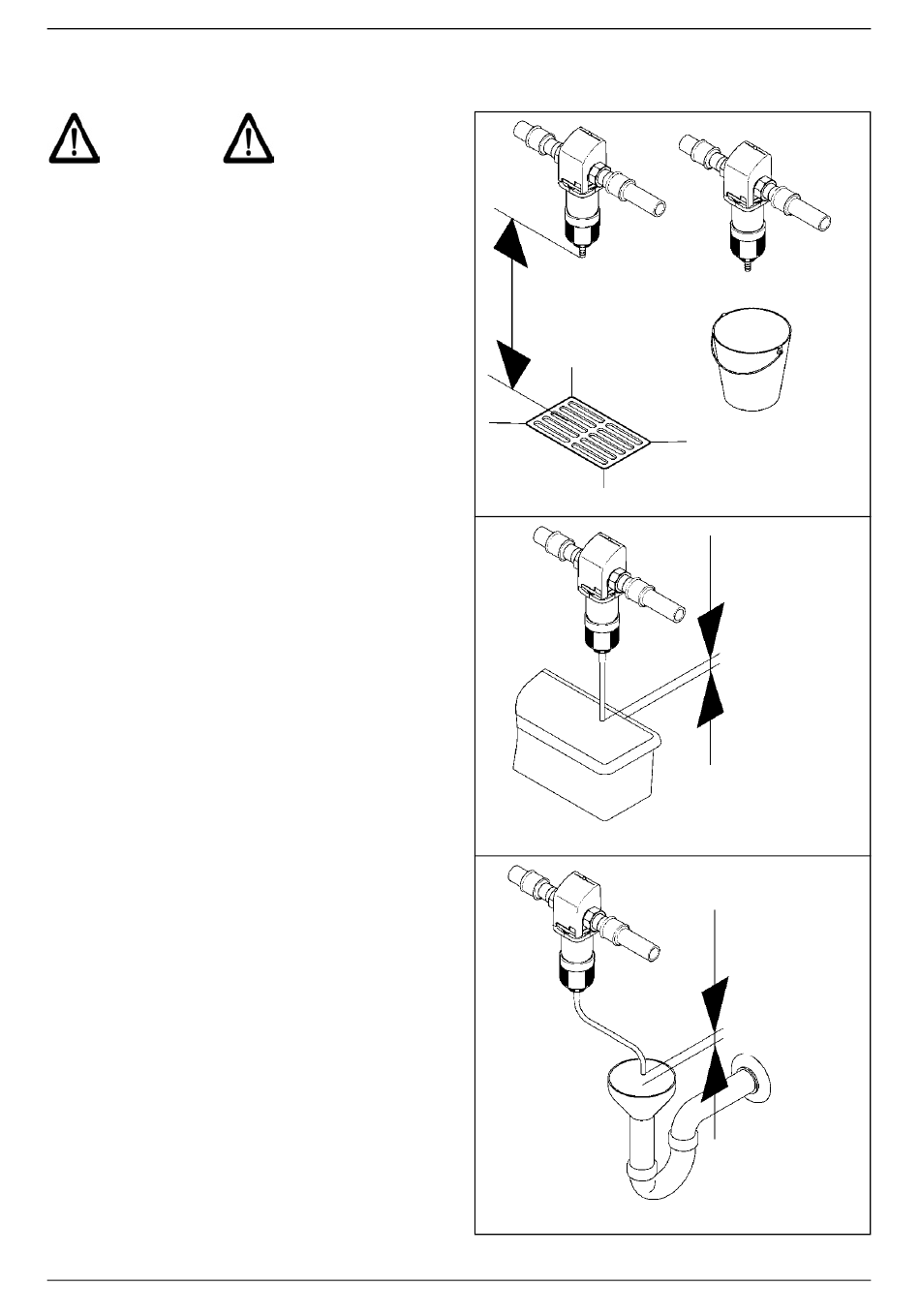

Abb. 5:
Ableitmöglichkeiten
JUDO FILLY
min. 10 l
> 20 mm
> 20 mm
