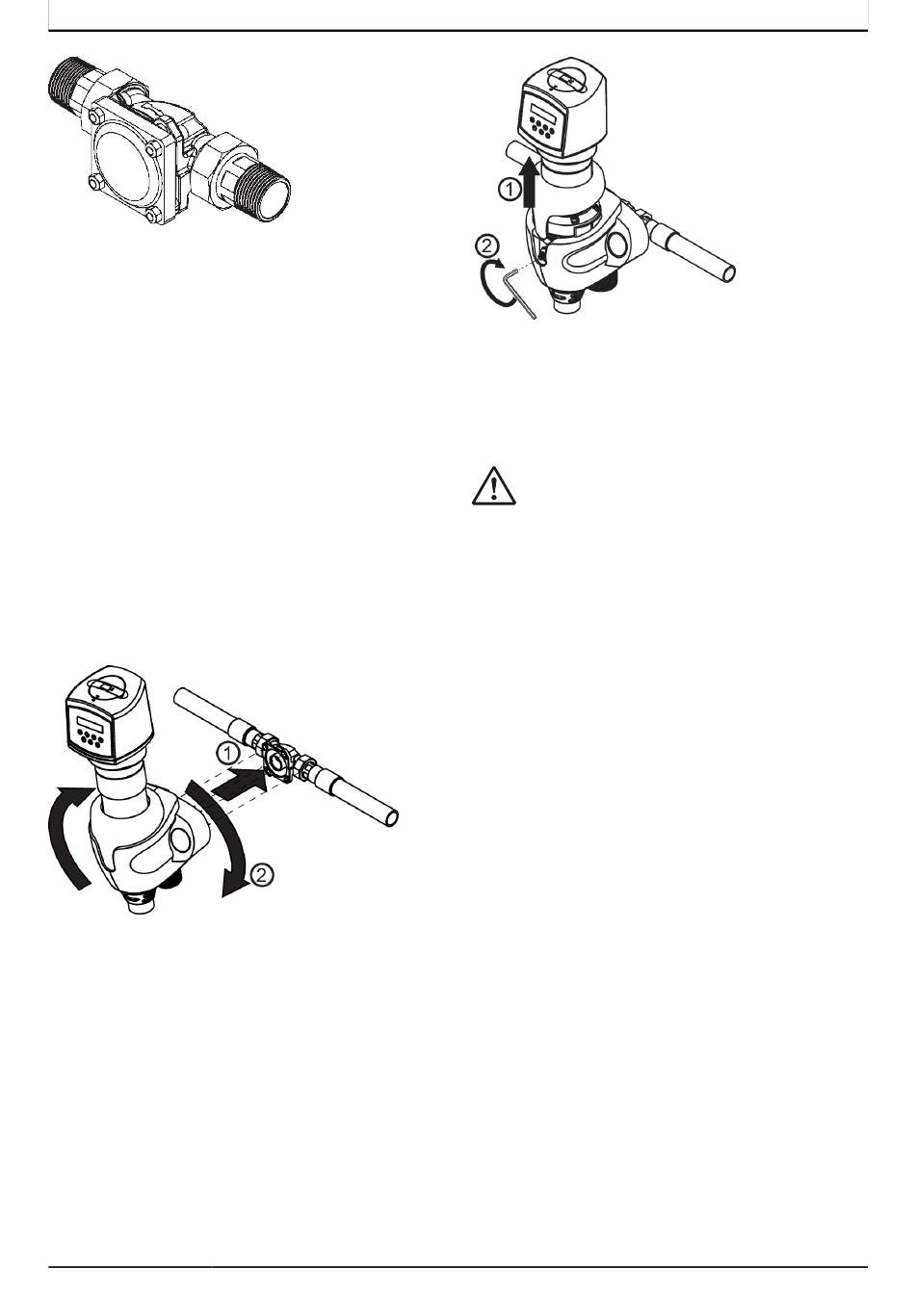

Abb. 4:
Geräteanschluss eingerastet
Die Schrauben am Gerät nicht lösen!
1.
Die Köpfe der vier Flanschschrau-
ben durch die Bajonettbohrungen am
Einbaudrehflansch stecken (siehe
Abbildung 3).
2.
Das Gerät im Uhrzeigersinn bis zum
Anschlag drehen (siehe Abbildung 3
und Abbildung 4).
3.
Die Flanschabdeckung des Geräts
nach oben schieben.
4.
Die zentrale Schraube in der Frontseite
mit einem Innen-Sechskantschlüssel
festschrauben.
1
Schrauben durchführen
2
Gerät drehen zum Einrasten der
Schrauben
1703311 • 2020/12
Installation
1
Flanschabdeckung hochschieben
2
Frontschraube anziehen
3.4
VORSICHT
Für das Abwasser muss ein aus-
reichend dimensionierter Abwas-
seranschluss (z. B. Bodenablauf)
nach DIN 1986 vorhanden sein.
Zur Sicherung der Trinkwasser-
hygiene muss ein freier Auslauf
des Abwassers nach DIN EN 1717
gewährleistet sein.
Vor dem Einstecken des Geräts si-
cherstellen, dass der Abwasseran-
schluss funktionsfähig ist.
Über den Ablauf muss das gesamte
Abwasser zeitgleich abgeführt werden kön-
nen.
Ist ein Abwasseranschluss direkt unter dem
Gerät nicht möglich, so kann das Rückspül-
wasser über einen Schlauch oder eine am
Spülwasserventil zu montierende Leitung
einige Meter zum nächsten Abwasseran-
schluss geführt werden. Die Dimensionie-
rung dieser Leitung muss dem Spülwasser-
ventil entsprechen.
JUDO JPM-QC-AT
Ableitung Rückspülwasser
11
