Montage

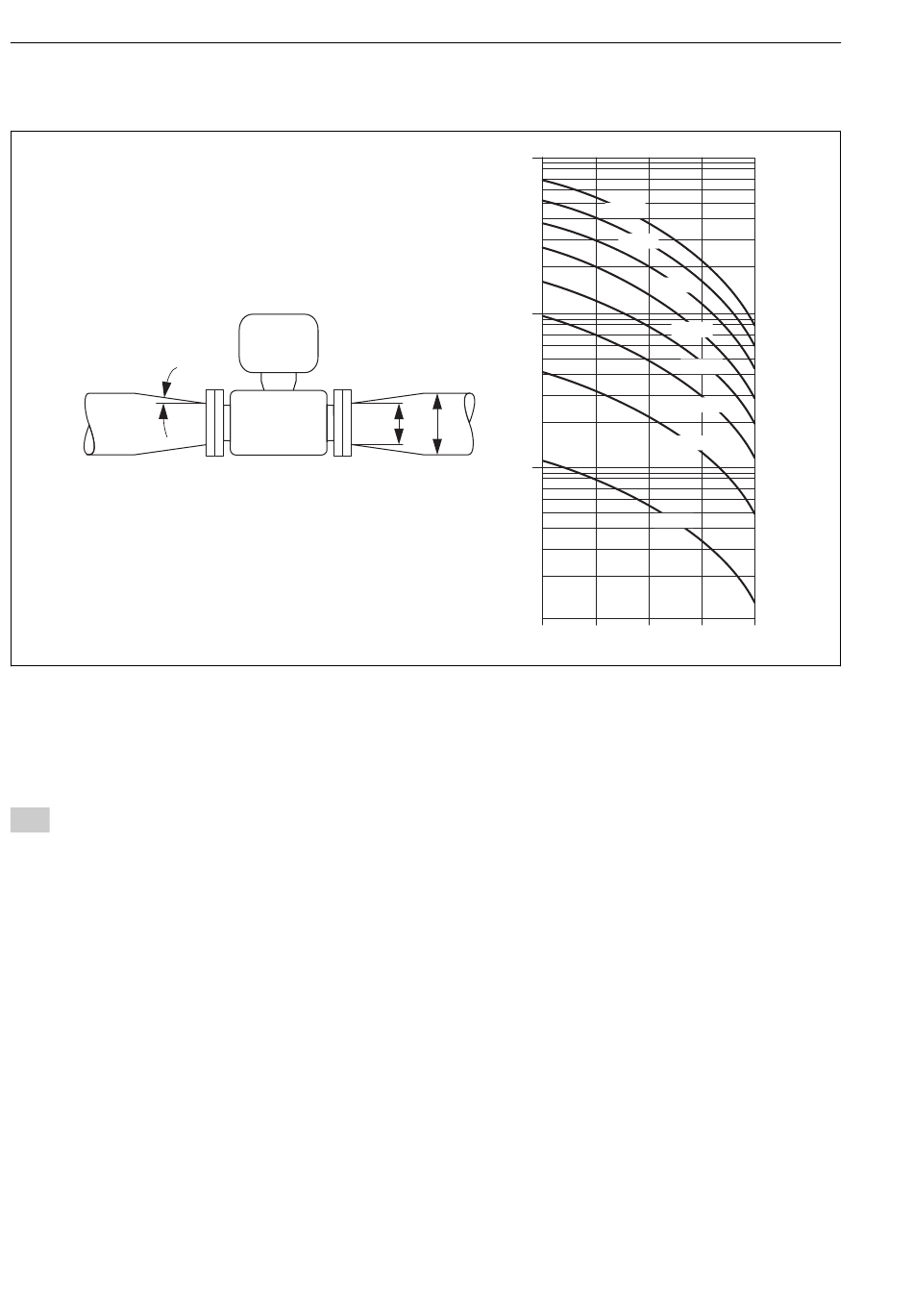

Anpassungsstücke
max. 8°
6.1.3 Spezielle Montagehinweise
Displayschutz
‣
Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand nach
oben hin einhalten: 350 mm (13,8 in)
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Drehmomentschlüssel
• Für die Wandmontage:
Gabelschlüssel zu Seckskantschraube max. M5
• Für die Rohrmontage:
– Gabelschlüssel SW 8
– Kreuzschlitzschraubendreher PH 2
• Für das Drehen des Messumformergehäuses (Kompaktausführung):
– Kreuzschlitzschraubendreher PH 2
– Torxschraubendreher TX 20
– Gabelschlüssel SW 7
16
[mbar] 100
10
d
D
1
0.5
d / D
Proline Promag L 400
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
Endress+Hauser
A0016359
