Elektrischer Anschluss
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.

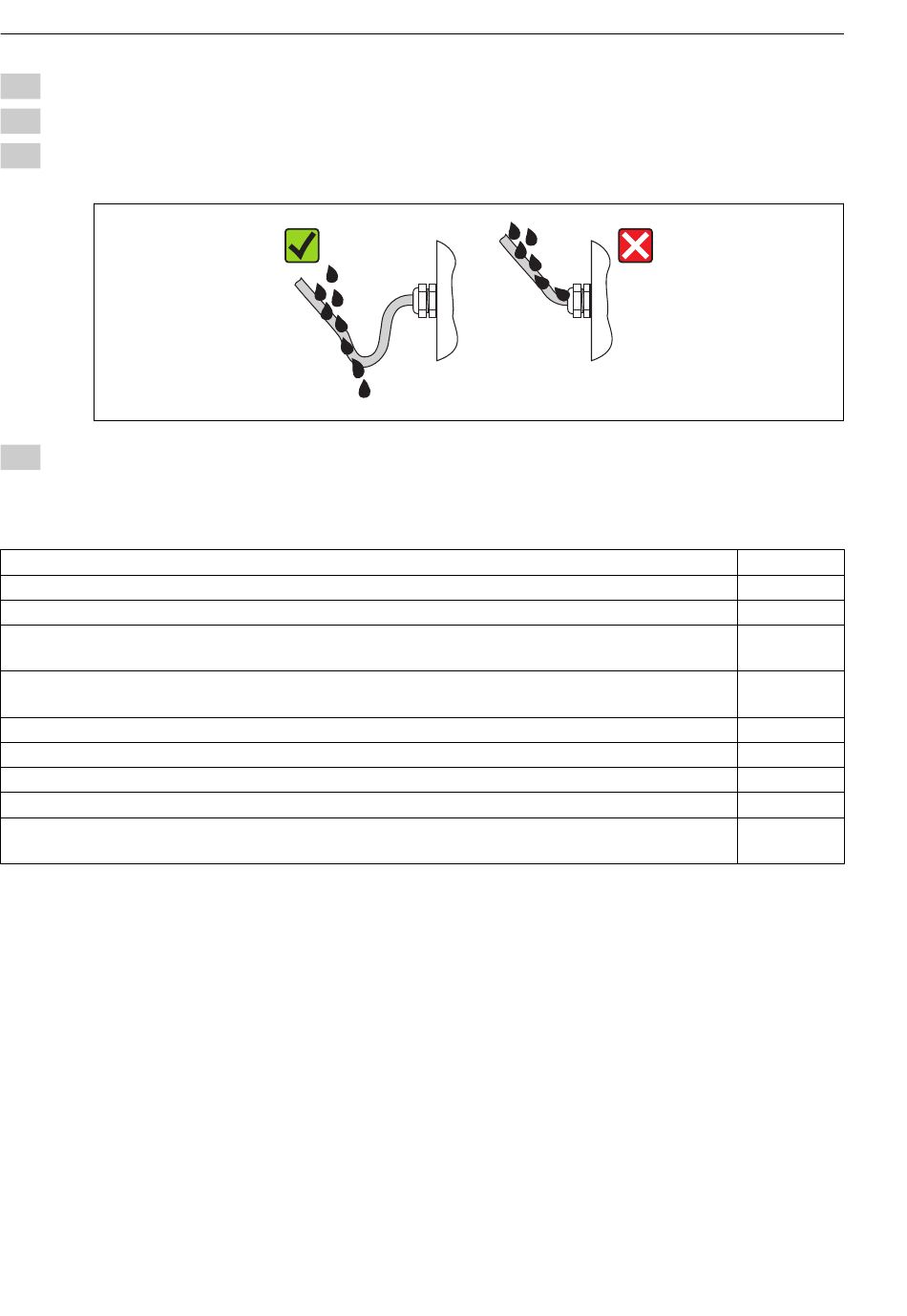

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.5 Anschlusskontrolle
Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?
Erfüllen die verwendeten Kabel die Anforderungen →  19?
Sind die montierten Kabel von Zug entlastet?
Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wassersack"
→  37?
Nur bei Getrenntausführung: Ist der Messaufnehmer mit dem richtigen Messumformer verbunden?
Seriennummer auf dem Typenschild von Messaufnehmer und Messumformer prüfen.
Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein ?
Ist die Klemmenbelegung korrekt ?
Wenn Versorgungsspannung vorhanden: Erscheint eine Anzeige auf dem Anzeigemodul?
Ist der Potenzialausgleich korrekt durchgeführt →  33?
Sind alle Gehäusedeckel montiert und die Schrauben mit dem korrekten Anziehdrehmoment angezo-
gen?
