Proline Promag L 400
1
8

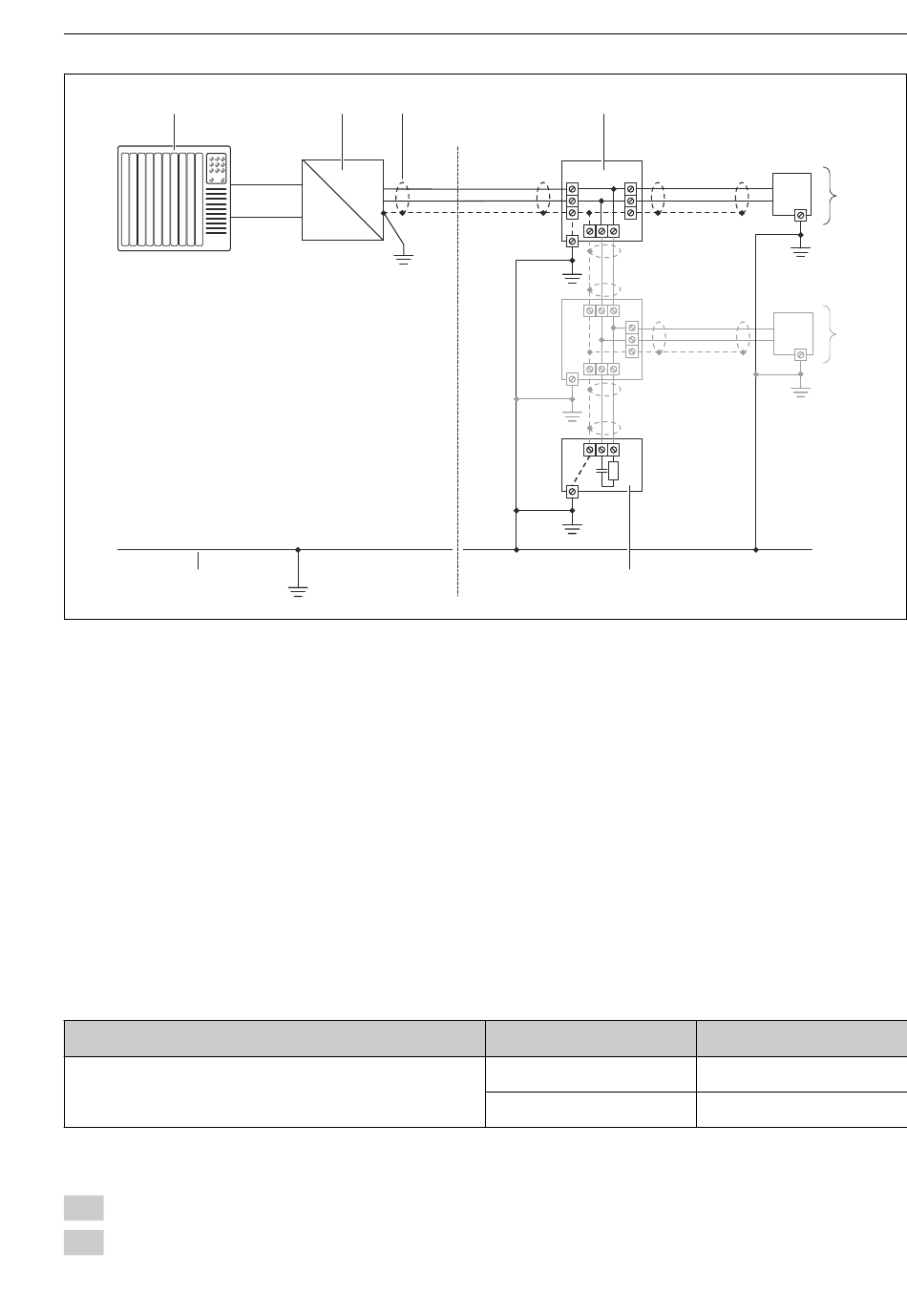

1 Automatisierungsgerät (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
7.1.6 Anforderungen an Speisegerät
Versorgungsspannung
Messumformer
Bestellmerkmal "Energieversorgung"
Option L
7.1.7 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten →  19.
Endress+Hauser
2 3
+
-
6
. -
4
6
6
6
7
Klemmenspannung
AC 100...240 V
AC/DC 24 V
Elektrischer Anschluss
+
5
-
6
+
5
-
6
A0019004
Frequenzbereich
50/ 60 Hz, ±4 Hz
50/ 60 Hz, ±4 Hz
