Proline Promag L 400
5V
DIP 1
390 Ω 220 Ω
DIP 2
26

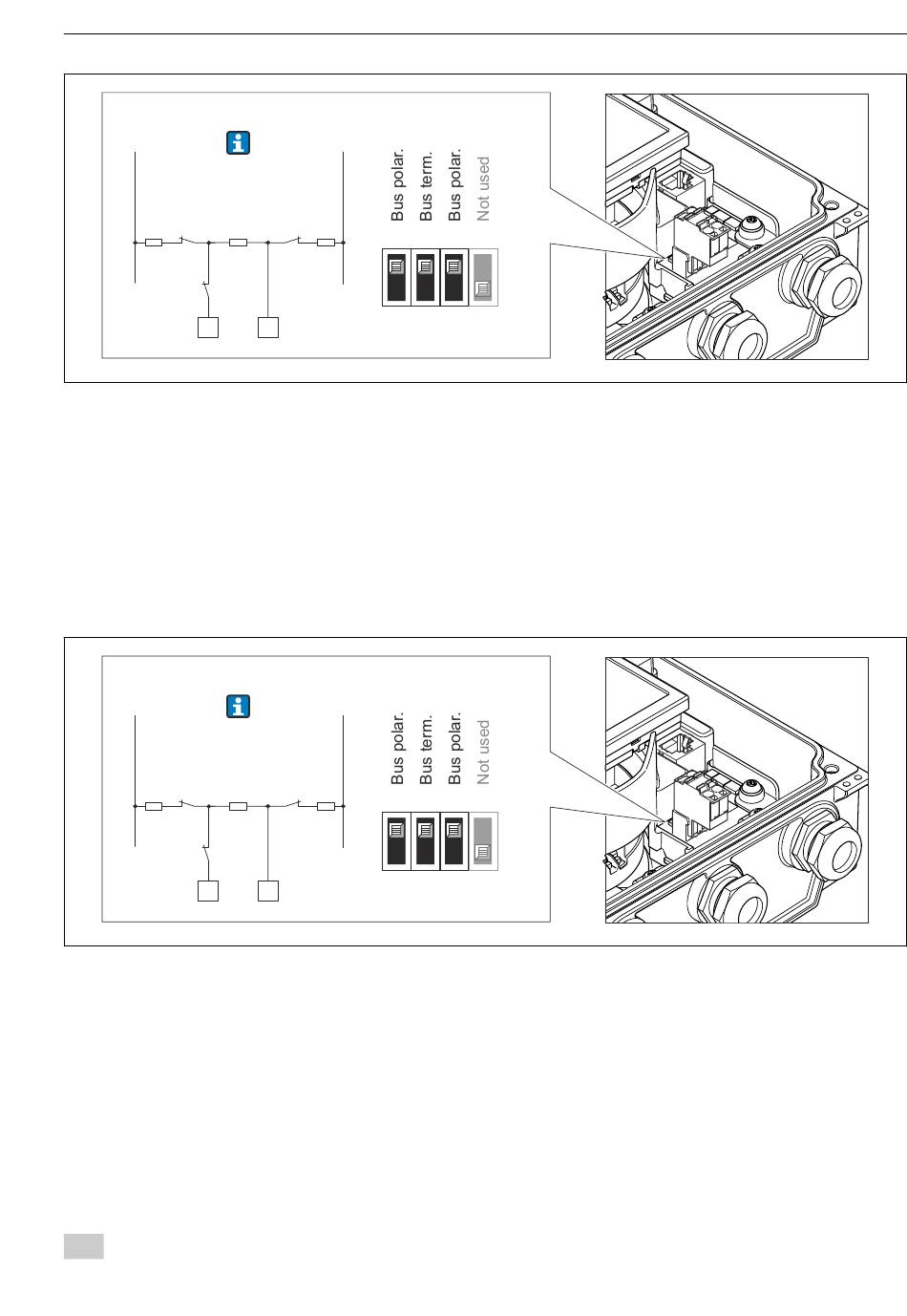

 11 Terminierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul einstellen (bei Baudraten
< 1,5 MBaud)
Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.
5V
DIP 1
390 Ω 220 Ω
DIP 2
26
 12 Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar
7.4 Schutzart sicherstellen
7.4.1 Schutzart IP66/67, Type 4X enclosure
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem
elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die
Dichtungen trocknen, reinigen oder ersetzen.
Endress+Hauser
0V
DIP 3
1 2
390 Ω
27
0V
DIP 3
1 2
390 Ω
27
3 4
ON
OFF
3 4
ON
OFF
Elektrischer Anschluss
A0023063
A0023063
37
